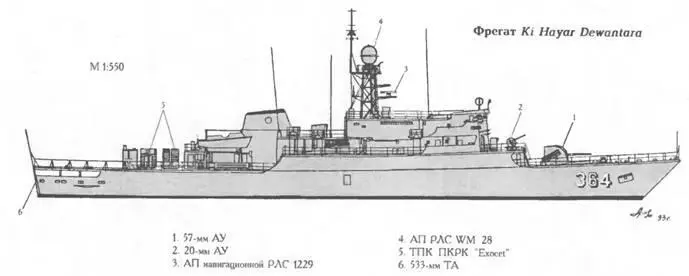

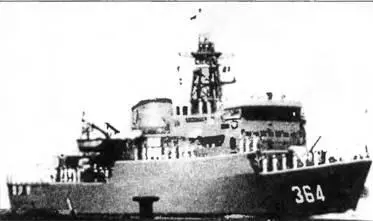

ФРЕГАТ KI HAJAR DEVANTARA

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Ki Hajar Dewantara 364 ССЗ «Split», Сплит (Югославия) 11.05.79 11.10.80 31.10.81

Водоизмещение, т:

стандартное… 1830

полное…,…2 050

Главные размерения, м:

длина наибольшая…96,7

ширина наибольшая… 11,2

средняя осадка при полном водоизмещении…4,8

Главная энергетическая установка:

тип…дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с… 1 х ТМЗВ -24 525

количество х тип ДД,-

- суммарная мощность, л.с…2 х 20V 956 ТВ92- 11 070

количество гребных винтов…2 ВРШ

Скорость хода наибольшая, уз:

под ГТД…26

под ДД,…20

Дальность плавания, мили:

ходом 25 уз… 1150

ходом 18 уз…4 ООО

Экипаж, чел. (в том числе офицеров)… 76 (И) + 100 кадетов и 14 преподавателей

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Exocet»

количество ПУ х направляющих (тип ПУ)… 2x2 (ТПК)

боекомплект… 4 ПКР ММ 38

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…1 х 1 -57/70 («Bofors»)

количество АУ х стволов (тип АУ)…2x1 - 20-мм («Rheinmetall»)

Противолодочное:

количество ТА х труб (тип ТА)…2 х 1 - 533-мм

боекомплект…4 торпеды SUT

штоковые бомбометы… 1

Авиационное:

количество х тип вертолетов…1 х NBO 105

оборудование ВПП…светотехническое

Радиоэлектронное:

БИУС…SEWACO-RI

РЛС навигационная…тип 1229

СУ ПКРК и АУ…WM28/61

средства РТР…«Susie 1»

пассивные средства РЭП

(количество ПУ х направляющих)…«Corvus» (2x2 - 128-мм)

ГАС с подкильной антенной…PHS 32

система противоторпедной защиты…Т-Мк 6

Проект Ki Hajar Dewantara был разработан Институтом военного кораблестроения СФРЮ. Корабль продали Индонезии 14 марта 1978 г. Оружие и РТВ приобретено в Нидерландах и Швеции. ГЭУ и ее компоновка полностью повторяет ГЭУ фрегатов типа Fatahillah. В мирное время он используется в качестве учебного корабля и войскового транспорта. Поэтому на его ВПП размещены две самоходные баржи типа LCVP, которые могут спускаться на воду при помощи специальных шлюпбалок.

Корпус корабля стальной, с двойным дном на большей части своей длины. Междудонное пространство используется в качестве топливных и масляных цистерн. ГТД, расположенный в носовом МО, связан с линиями валов при помощи зубчатой передачи, состоящей из трех редукторов, жестко закрепленных на фундаменте и соединенных между собой гибкими валами и муфтами. Передача ГТД -двухступенчатая, у ДД-одноступенчатая. Дизели подключаются к редуктору при помощи гидравлических муфт.

Торпедные аппараты фиксированные, транцевые.

В военное время фрегат будет дооснащен противолодочным и дополнительным зенитным вооружением. В частности, зарезервированы места для трех 40-мм зенитных автоматов. По некоторым данным, ведутся переговоры о приобретении для этого корабля ЗАК «Vulcan Phalanx». После этого фрегат будет использоваться для несения патрульной службы в районе Индонезийского архипелага, борьбы с надводными кораблями и подводными лодками.

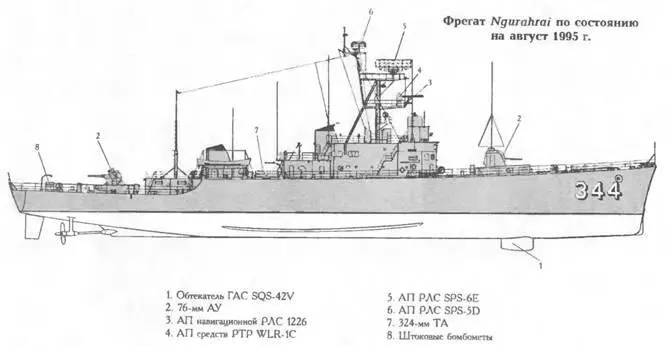

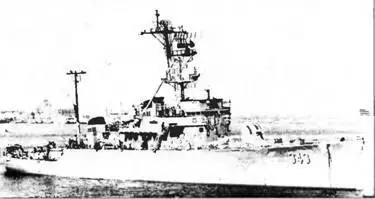

ФРЕГАТ MONGINSIDI

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Samadikun (б. John R. Perry] 341 Ф. «Avondale Marine Ways» (США) 01.10.57 29.07.58 05.05.59

Martadinata (б. Charles Berry) 342 Ф. «American S.B. Со», Толедо (США) 29.10.58 17.03.59 25.11.59

Monginsidi (б. Claud Jones) 343 Ф. «Avondale Marine Ways» (США) 01.07.57 27.05.58 10.02.59

Ngurahrai (б. McMorris) 344 Ф. «American S.B. Со», Толедо (США) 05.11.58 26.05.59 04.03.60

Водоизмещение, т:

стандартное… 1720

полное…1968

Главные размерения, м:

длина наибольшая…95

ширина наибольшая…1,8

средняя осадка при полном водоизмещении… 5,5

Главная энергетическая установка:

тип…дизельная

количество х тип ДА, -

- суммарная мощность, л.с…2 х 38 TD 8-1/8-12-7 ООО

количество гребных винтов…1 ВРШ

Скорость хода наибольшая, уз…22

Дальность плавания ходом 18 уз, мили…3 ООО

Экипаж, чел. (в том числе офицеров)… 171 (12)

Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…2 x 1 -76/50 (Mk 34) l*, 1 х I - 76/ 50 (Мк 34)

СУ…Мк 70 мод. 2 с РЛС SPG-52

количество АУ х стволов (тип АУ)… 1 х 2 - 37/67 («В-11») 2*

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3-324-мм (Мк 32)

боекомплект… 12 торпед Мк 46 мод. 5

СУ…Мк 105

штоковые бомбометы 2

Радиоэлектронное:

РЛС обнаружения ВЦ… SPS-6E

РЛС обнаружения НЦ… SPS-5D, SPS-4:

РЛС навигационная… тип 1226

средства РТР… WLR-1C 4*

ГАС с подкильной антенной…EDO-1 SQS-45V l1 SQS-39V 6*. SOS-42V 3*

1* На Martadinata .

2* Кроме Martadinala

3* На Ngurahrai

4* Кроме Samadikun

5* На Samadikun .

6* На Monginsidi

Фрегаты типа Claud Jones были построены в США в конце 50-х годов. Samadikun передали ВМС Индонезии 20 февраля 1973 г., Martadmata - 31 января 1974 г, Monginsidi и Ngurahrai- 16 декабря 1974 г. В 1979-1982 гг. фрегаты прошли капитальный ремонт на Филиппинах. Корпус корабля стальной, с удлиненным полубаком, имеющий на большей части своей д\ины двойное дно. Надстройки выполнены из магниево-алюминиевых сплавов. ГЭУ расположена в двух отсеках. Между двумя МО находится отсек вспомогательных механизмов с двумя ДГ, муфтами и редуктором. При передаче Индонезии с кораблей был убран бомбомет «Hedgehog» и 25-мм АУ. По мнению специалистов, данные фрегаты не способны эффективно решать поставленные перед ними задачи из-за малой скорости полного хода и высокой шумности дизелей. Кроме того, в настоящее время их вооружение морально устарело.

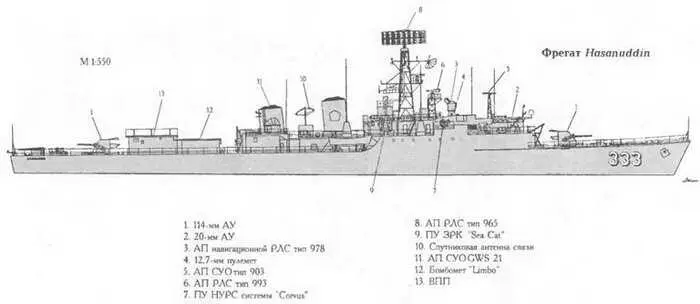

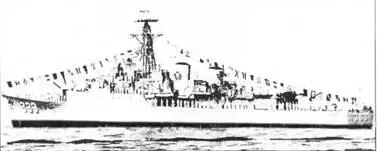

ФРЕГАТ HASANUDDIN

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Martha Kristina Tiyahahu (б. Zulu) 331 Ф. «Alex Stephen amp; Sons Ltd» (Великобритания) 13.12.0U 03.07.62 17.04.64

Wilhelmus Zakarias Yohannes (б. Gurkha) 332 Ф. a J.I. Thornycroft Ltd)›, Вулстон (Великобритания) 03.11.58 11.07.60 13.02.63

Hasanuddin (б. Tartar) 333 Ф. «Н.М. Dockyard»(Девонпорт (Великобритания) 22.10.59 19.09.60 26.02.62

Водоизмещение, т:

стандартное… 2 300
