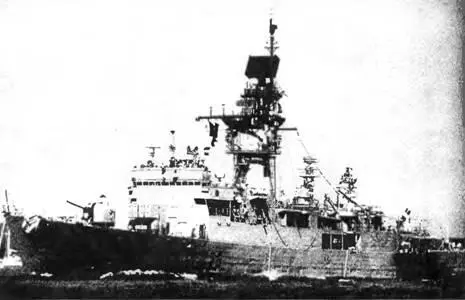

Все четыре корабля данного типа активно использовались в период «танкерной» войны в Персидском заливе. 18 апреля 1988 г. ВМС США провели операцию возмездия за повреждение фрегата Samuel В. Roberts. Одной из основных целей было уничтожение Sabalan Однако был потоплен четвертый корабль серии - Sahand. Его атаковали штурмовики с авианосца Enterprise. В результате попадания ПКР «Harpoon» и управляемой бомбы «Scipper» на корабле возник пожар и он потерял ход. Вскоре с дистанции примерно 60 миль эсминец Joseph Strauss и штурмовики с Enterprise вновь нанесли удар шестью ПКР «Harpoon». Одновременно штурмовики сбросили на фрегат четыре управляемые бомбы «Scipper» и несколько 1000-фунтовых бомб. В Sahand попали три ПКР, одна управляемая и три 1000-фунтовые бомбы. Корабль полностью вышел из строя и вскоре затонул. Американцы также атаковали и Sabalan.

В бою участвовали два штурмовика «А-6» и истребитель-бомбардировщик «F-14». В фрегат попала 500-фунтовая бомба, которая разрушила машинное отделение. Корабль лишился хода и начал дрейфовать. Его спасло то, что командование ВМС США приостановило ход операции. Sabalan безрезультатно выпустил по противнику три ЗУР типа «Sea Cat», которые в тот период находились на вооружении кораблей данного типа. Фрегат вновь ввели в строй после восстановительного ремонта в сентябре 1989 г. Одновременно на нем заменили ЗРК на установку 23-мм зенитных автоматов. Аналогичные работы провели и на остальных кораблях серии.

В 1996-1997 гг. на Alborz и Sabalan ПКРК «Mariner» заменили на китайский ПКРК YJ-2, с установкой новых средств связи, а до этого в 1991 г. 23-мм АУ заменили на 20-мм АУ типа GAM-B01. В настоящее время данные фрегаты морально устарели. Их критикуют за отсутствие современных средств ПВО и вертолета.

Испания -одна из немногих стран, имеющих фрегаты с ЗРК коллективной обороны. Это объясняется тем, что изначально эти корабли предназначались для формирования поисково-ударной группы, которая должна была действовать на подходах к Гибралтару, где существует естественный узел коммуникаций. В настоящее время такая противолодочная группа во главе с авианосцем создана и носит названием «Alfa». Фрегаты, наряду с авианосцем, относятся к наиболее совершенным кораблям испанского флота. Все они построены по иностранным проектам, но на испанских верфях.

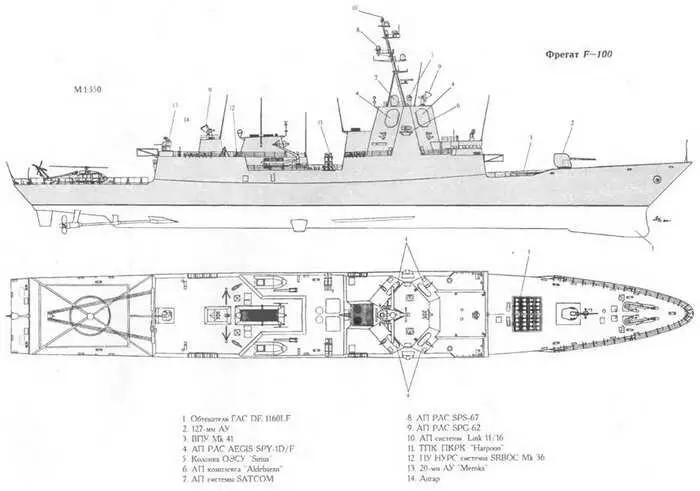

ФРЕГАТ ALVARO DE BAZAN (проектное изображение)

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Alvaro de Bazan F 101 Национальная верфь «Е. N. Bazan», Ферроль 14.06.99 10.00 09.02

Roger de Lauria F 102 То же 02.01 02.02 11.03

Bias de Lezo F 103 То же 05.02 07.03 12.04

Mendez Nunez F 104 То же 08.03 09.04 02.06

Водоизмещение, т:

стандартное….4 555

полное…,…5 802

Главные размерения, м:

длина наибольшая (по КВЛ)… 133,22 (127,8)

ширина наибольшая (по КВЛ)… 17,5 (15,5)

осадка при полном водоизмещении… 4,53

Главная энергетическая установка:

тип…дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с… 2 х LM 2500- 47 328

количество х тип ДА,-

- суммарная мощность, л. с… 2 х «Bazan/Caterpillar» - 12 240

количество гребных винтов…2 ВРШ

Скорость хода наибольшая, уз… 28

Дальность плавания ходом 18 уз, мили… 4 500

Экипаж, чел…218+11 авиагруппа + 16 штаб

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Harpoon»

количество ПУ х направляющих…2*4 (ТПК)

боекомплект…8 ИКР RGM-84F Block ID

Зенитный ракетный комплекс:

тип комплекса…((Standard SM 2»

количество ПУ х направляющих (тип ПУ)…1 х 48 (ВПУ Мк 41)

боекомплект…ЗУР RIM-7PTC и ESSM

СУ…Мк 99 с двумя РЛС SPG-62

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 x 1- 127/54 (VR-45)

количество АУ х стволов (тип АУ) 1 ‹12 20-мм («Meroka» 2В)

количество АУ х стволов (тип АУ) 2› 1-20-мм («Oerlikon»)

Противолодочное.

количество ТА х труб (тип ТА)… 2› 2 -324-мм (Мк 32 мод. 5)

боекомплект… 24 торпеды Мк 46 мод. 6

количество РБУ (тип РБУ)…2 (ABCAS/SSTS)

СУ… DLT 309

Авиационное:

количество х тип вертолетов… 1 х «Seahawk» SH -70L системы

LAMPS III Block 11

оборудование ВПП…светотехническое с системой

принудительной посадки RAST

тип ангара… палубный

Радиоэлектронное:

БИУС… AEGIS Baseline 5 Phase III (DANCS)

с системами Link 11/16, SATCOM

РЛС обнаружения ВЦ и НЦ…AEGIS SPY-1D/F

РЛС обнаружения НЦ…SPS-67 (RAN 12S)

ОЭСУ… «Sirius»

средства РТР…«Einath»

активные средства РЭБ… «Aldebaran»

пассивные средства РЭП

(количество ПУ х направляющих)… SRBOC Мк 36 (4 х 6- 130-мм)

ГАС с антенной в бульбовом обтекателе… DE 1160LF

система противоторпедной защиты…SLQ-25 «Nixie»

Решение о постройке четырех многоцелевых фрегатов нового поколения Совет министров Испании принял 24 января 1997 г. Проектирование велось с сентября 1992 по июль 1995 г., а затем было продлено до июля 1996 г. в связи с установкой на корабле ЗУР коллективной обороны AEGIS. Проектирование шло в тесном сотрудничестве с Германией и Нидерландами в рамках совместной программы по созданию национальных фрегатов ПВО (F 24 для Германии и LCF для Нидерландов). При этом, несмотря на национальные различия, 24 единые системы разработаны для всех трех стран.

Архитектурный облик корабля разработан с учетом технологии «Stealth». Ангар рассчитан на два вертолета, но в обычных условиях будет использоваться лишь одна машина. Электроустановка включает в себя четыре ДГ по 1100 кВт, работающих на общую сеть. Корабль оснащен системой стабилизации качки с активными рулями и скуловыми килями. Мореходность по использованию оружия обеспечивается при волнении моря до 6 баллов включительно. В проект заложен запас водоизмещения 450 т, так что максимально допустимое водоизмещение может достигать 6 250 т. Корпус из стали AII-36. Имеется четыре палубы. В конструкции, наряду с локальным бронированием кевларом жизненно важных зон, применены специальные противопожарные покрытия.

Использованные на F 100 АСБУ с РЛС SPY-ID, близкие по конструкции к системе AEGIS Baseline 5, имеют ряд улучшений, приближающих их к AEGIS Baseline 6 Phase 1. РЭВ и программное обеспечение разработаны фирмой FABA (Испания) так, чтобы гарантировать совместимость вооружения производства США и Испании. В дальнейшем возможна установка американских КР BGM-109 с «Tomahawk». Кроме того, на корабле будет установлена низкочастотная активно-пассивная ГАС ATAS с ГПБА.

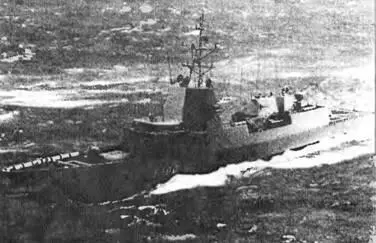

ФРЕГАТ CATALUNA
