Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

Корпус фрегата стальной, с продольным набором, имеет две палубы (верхнюю и главную) и разделен водонепроницаемыми переборками (доходящими до главной палубы) на 16 отсеков. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Характеристики остойчивости не накладывают каких-либо ограничений на возможность использования фрегата при неблагоприятных метеорологических условиях. Для компенсации израсходованного топлива имеются балластные цистерны. Надстройки изготовлены из стали.

Они разбиты на три блока, что с учетом ряда конструктивных мероприятий исключает их из общего изгиба корпуса. Средний блок занят воздухозаборными шахтами, воздухоочистительными фильтрами и дымовой трубой. Фрегат разбит на шесть герметичных контуров (для защиты от ОМП), воздух в которые поступает через специальные фильтры.

В носовом МО расположены форсажные ГТД, в кормовом -маршевые ГТД с самосин-хронизирующимися муфтами, главными редукторами и упорными подшипниками. ГЭУ спроектирована с учетом безвахтенного обслуживания. В нормальных условиях контроль за ее работой осуществляют четыре человека. Электросеть обеспечивают четыре ДГ мощностью по 750 кВт. Главные и вспомогательные механизмы установлены на амортизированные фундаменты с использованием звукопоглощающих устройств и покрытий.

В 1996 г. на всех кораблях данного типа вместо 40-мм АУ установили ЗАК «Goalkeeper». На Jan van Brakel в 1990 г. проходила испытания РЛС SMART. Ее антенный пост размещался на крыше ангара, а приборы управления -в самом ангаре. На Jan van Brakel и Pieter Florisz в 2001 г. предполагается установить ГАС с ГПБА.

По оценкам иностранных специалистов, Kortenaer вполне отвечает требованиям, предъявляемым к современным многоцелевым фрегатам океанской зоны. Два корабля (вероятно, Jan van Brakel и Pieter Florisz) планируется сохранять в составе ВМС Нидерландов до 2004 г., а два других - вывести в резерв в 2001 г. Продажа кораблей этого типа Греции и ОАЭ объясняется целом рядом причин. Среди них можно выделить стремление обеспечить отечественные судостроительные предприятия заказами, учесть в полной мере опыт англоаргентинского конфликта и иметь в составе флота корабли с небольшим сроком службы.

Фрегаты являются самыми крупными боевыми кораблями ВМС Новой Зеландии. Основная задача, возлагаемая на новозеландские фрегаты,-защита океанских коммуникаций островной республики. В мирное время основным видом службы этих кораблей является контроль исключительной экономической зоны

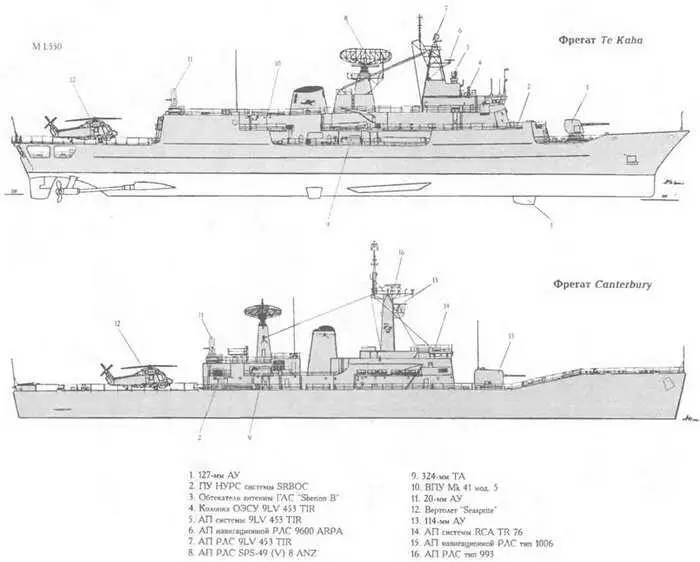

ФРЕГАТ ТЕ КАНА

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

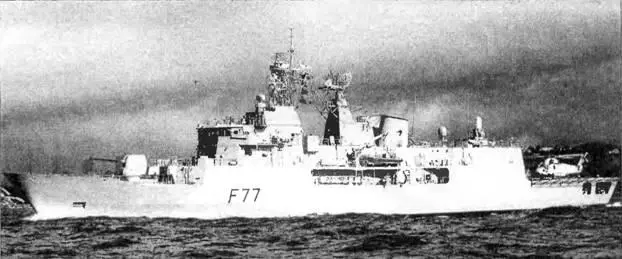

Те Kaha F 77 Ф. «Transfield AMECON», Вильямстаун 19.09.94 22.07.95 22.07.97

Те Man а F 111 То же 28.06.96 10.05.97 01.05.99

Водоизмещение, т:

стандартное… 3 225

полное… 3 600

Главные размерения, м:

длина наибольшая (по КВЛ)… 118 (109)

ширина наибольшая…14,8

осадка при полном водоизмещении… 4,4

Главная энергетическая установка:

тип…дизель-газотурбинная, только

с раздельной работой двигателей

количество - тип ГТД -

- суммарная мощность, л.с. 1 LM 2500 -30 172

количество л тип ДД -

- суммарная мощность, л.с…2 х MTU 12V 1 163 ТВ83-8 840

количество гребных винтов 2 ВРШ

Скорость хода наибольшая, уз… 27

Дальность плавания ходом 18 уз, мили… 6 000

Экипаж, чел. (в том числе офицеров)… 163 (22)

Вооружение:

Зенитный ракетный комплекс;

тип комплекса… «NATO Sea Sparrow»

количество ПУ х направляющих (тип ПУ)… 3 х 8 (Мк 41 мод. 5)

боекомплект… 8 ЗУР RIM-7P + 32 ЗУР ESSM

СУ…CW1 Мк 73 Mod I

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 - 1 - 127/54 (Мк 45 мод 2)

количество АУ х стволов (тип АУ)…1 х 1 - 20 мм (Мк 15

Mori. 11 «Vulkan Phalanx»)

Противолодочное:

количество ТА х труб (тип ТА). 2 х 3-324-мм (Мк 32 мод. 5)

боекомплект…Мк 46 мод. 2

Авиационное:

количество х тип вертолетов.… 1 х «Seasprite» SH-2G 1*

оборудование ВПП…светотехническое с системой «Trigon-3»

тип ангара…палубный

Радиоэлектронное:

БИУС… 9LV 453 Мк 3 с системами Link 11,

SАТСОМ

РЛС обнаружения ВЦ…SPS-49 (V) 8 ANZ

РЛС обнаружения ВЦ и НЦ 9LV 453 TIR

РЛС навигационная..9600 ARPA

система РТР… Sceptre А

активные средства РЭП… Telegon ЮС

пассивные средства РЭП

(количество ПУ х направляющих). SRBOC Мк 36 Mod I (2 x 6 - 130-мм),

«Nulka»

ГАС с подкильной антенной 2*… «Spherion В» мод. 5

система противоторпедной защиты SLQ-25/«Nixie»

1* В 2001 г будут заменены на вертолет «Sea Hawk» SH-2F

2* При необходимости возможна установке ГАС с ГПБА

Контракт на постройку 10 фрегатов типа МЕКО 200 ANZ (восемь для ВМС Австралии и два для ВМС Новой Зеландии) был заключен с консорциумом AMECON 19 ноября 1989 г. По соглашению между Австралией и Новой Зеландии модули корпуса собирались в Ньюкасле (Австралия), а модули надстроек -в Вангарее (Новая Зеландия). Затем все модули доставлялись в Вильямстаун (Австралия), где собирались корабли. Фрегаты Новой Зеландии являются вторым и четвертым кораблями серии. Они предназначены для замены фрегатов типа Leander. На кораблях Новой Зеландии (в отличие от австралийских) не установлены функциональные модули ЗАК, часть СУО и средств РТР, а также ТПК ПКРК «Harpoon». Это объясняется тем, что в мирное время фрегаты выполняют задачи по охране экономической зоны, для которых имеющегося вооружения вполне достаточно.

ФРЕГАТ CANTERBURY

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

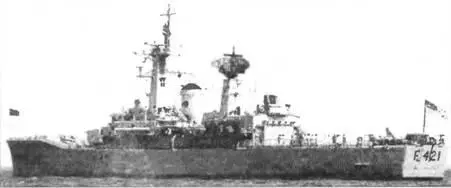

Canterbury F 421 Ф. «Yarrow Ltd», Клайд 12.04.69 06.05.70 22.10.71

Водоизмещение, т:

стандартное…2 4/4

полное… 2 945

Главные размерения, м:

длина наибольшая (по КВЛ)… 113,4(109,7)

ширина наибольшая… 13,1

осадка при полном водоизмещении…5,5

Главная энергетическая установка:

тип… ПТУ

количество х тип ТЗА -

- суммарная мощность, л.с… 2 х «White/English Electric» - 30 ООО

количество х тип главных котлов

(параметры пара)…2 х «Babcock amp; Willcox»

(38,7 кг/см9; 450°С)

количество гребных винтов…2 ВФШ

Скорость хода наибольшая, уз…28

Дальность плавания ходом 15 узг мили… 5 500

Экипаж, чел. (в том числе офицеров)… 245 (15)

Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…1x2 - 114/45 (Mk б «Vickers»)

РЛС УО… RCA TR 76
