оборудование ВПП…,…светотехническое

тип ангара… палубный

Радиоэлектронное:

БИУС… SEWACO - II с системой Link 11

РЛС обнаружения ВЦ…LW 08

РЛС обнаружения НЦ… «Scout»

СУ ЗРК и АУ…WM 25 с РЛС STIR

комплекс РЭБ…«Ramses»

пассивные средства РЭП

(количество ПУ х направляющих).. SRBOC Мк 36 (2 л 6- 130-мм)

ГАС с антенной в носовом бульбовом обтекателе… SQS-505

Контракт на передачу ОАЭ двух фрегатов типа Kortenaer был подписан с фирмой «Royal Shelde» 2 апреля 1996 г. Abu Dhabi вошел в состав ВМС страны в декабре 1997 г., а А1 Emirat - в мае 1998 г. Экипажи для кораблей готовились в Нидерландах. Перед передачей ОАЭ на фрегатах смонтировали новую систему кондиционирования воздуха и РЛС «Scout», которая обеспечивает боевое использование ПКРК и ЗАК. (Более подробно о кораблях этого типа см раздел о фрегатах типа Kortenaer ВМС Нидерландов.)

Из-за неразрешенного территориального вопроса, Пакистан старается поддерживать свои вооруженные силы, и в частности ВМС, на одном уровне с Индией. Однако отсутствие судостроительной базы и тяжелое финансовое положение страны заставляют правительство Пакистана приобретать за границей старые фрегаты.

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

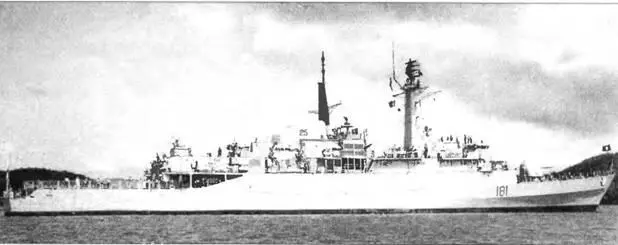

Tariq (б. Ambuscade F172) D 181 Ф. «Yarrow Shipbuilders)), Глазго 01.09.71 18.01.73 05.09.75

Babur (б. Amazon F169) D 182 Ф. «Vosper Thornycroft)), Вульстон 06.11.69 26.04.71 11.05.74

Khaibar (б. Arrow F173) D 183 Ф. «Yarrow Shipbuilders)), Глазго 28.09.72 05.02.74 29.07.77

Badr (б. Alacrity F174) D 184 To же 05.03.73 18.09.74 02.07.77

Tippu Sultan (б. Avenger F185) D 185 To же 30.10.74 21.11.75 19.07.78

Shahjahan (б. Active F171) D 186 Ф. «Vosper Thornycroft», Вульстон 23.0/.71 23.1 1.72 17.06.77

Водоизмещение, т:

стандартное…3 100

полное… 3 700

Главные размерения, м:

длина наибольшая (по КВЛ)… 117 (109,7)

ширина наибольшая…12,7

осадка при полном водоизмещении…5,9

Главная энергетическая установка:

тип…газотурбинная, с раздельной

работой форсажных и маршевых двигателей

количество х тип форсажных ГТД -

- суммарная мощность, л.с…2 х ТМЗВ -50 000

количество х тип маршевых ГТД -

- суммарная мощность, л.с… 2 х RM1C- 9 900

количество гребных винтов…2 ВРШ

Скорость хода, уз:

наибольшая…30

под маршевыми ГТД…18

Дальность плавания, мили

ходом 17 уз 4 000

ходом 30 уз… 1200

Экипаж, чел. (в том числе офицеров)… 175 (13) + 192 дополнительных места

Вооружение:

Комплексы противокорабельных ракет:

тип комплекса… «Harpoon»

количество ПУ х направляющих (тип ПУ)…4 х 1 (ТПК)

боекомплект… 4 ПКР RGM-84C,Ф

Зенитный ракетный комплекс:

тип комплекса…1 х LY-60N 2*

количество ПУ х направляющих…1x6

боекомплект…6 3УР

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…1x2 - 114/5b (Мк 8 «Vickers»)

резервная ОЭСУ…«Najir» Мк 2

количество АУ х стволов (тип АУ)… 1x1 -20-мм (Мк 15 «Vulcan Phalanx»)

количество АУ х стволов (тип АУ)… 2x1 20-мм («Oerlicon»)

количество АУ х стволов (тип АУ)… 2 х 2 -25-мм/60 (2М-3) 1*

количество АУ х стволов (тип АУ)… 2 х 1 - 20-мм (GAM-B01)

Противолодочное-

количество ТА х труб (тип ТА)…2 х 2-400-мм (Тр 43X2),

2 х 3-324-мм (STWS Мк 2) 3*

тип торпед… Тр 43 или Мк 46

Авиационное:

количество х тип вертолетов… 1 х «Lynx» HAS 3

оборудование ВПП…светотехническое

тип ангара…палубный

Радиоэлектронное:

БИУС…CAAIS 3*,9 LV Мк 3 с системой Link Y 4*

РЛС обнаружения ВЦ и НЦ… тип 992R. DA 08 5*

РЛС навигационная…тип 1006 1*или 1007

СУ ЗРК и 114-мм АУ… WSA-4 с двумя РЛС типа 912 (RTN 10Х)

средства РТР…DR 3000 S

пассивные средства РЭП

(количество ПУ х направляющих)… «Corvus» (2x8 - 195-мм) 1*

SRBOC Мк 36 (2 х 6 - 130-мм)

ГАС с подкильной антенной…тип 184Р

ГАС с буксируемой антенной…ATAS

ГАС классификации донных целей…тип 162М

система противоторпедной защиты… тип 182

1* На Babur, Badr и Shahjahan

2* На Tanq, Khaibar и Tippu Sullan .

3* На Badr и Shahjahan .

4* На остальных кораблях .

5* На Tippu Sultan, Tariq и Khaibar .

В соответствии с соглашением о военном сотрудничестве Великобритания в начале 1993 г. продала Пакистану все шесть фрегатов типа Amazon. Первым из них был передан Ambuscade - 28 июля 1993 г., за ним последовали Amazon -30 сентября 1993 г., Alacrity и Arrow - 1 марта 1994 г., Avenger и Active - 23 сентября 1994 г. Причем Alacrity и Active перед тем как отправиться в Пакистан прошли в Швеции ремонт и модернизацию. Последняя была связана с усовершенствованием системы кондиционирования воздуха, заменой ЗРК «Sea Cat» на ЗАК «Vulcan Phalanx» или ЗРК LY-60, системы постановки ложных целей «Corvus» -на SRBOC, ПКРК «Exoset»-на ПКРК «Harpoon» и торпед английского образца на шведские. Кроме того, на части кораблей РЛС типа 992R заменили на РЛС DA 08. Остальные фрегаты прошли подобную модернизацию в самом Пакистане. Таким образом, по составу вооружения они были унифицированы с эсминцами типа Gearing и в настоящее время классифицируются как эсминцы. Проект фрегатов в 1968 - 1969 гг. был разработан английской фирмой «Vosper Thornycroft» (известен как тип 21). Они являлись первыми кораблями, использующими в ГЭУ газовые турбины. Корпус стальной, гладко палубный, с двойным дном, оптимизирован для движения на небольших ходах в условиях сильного волнения. Надстройки из алюминиево-магниевых сплавов. Корпус разделен водонепроницаемыми переборками (доходящими до верхней палубы) на 14 отсеков. Он имеет две палубы и две платформы. Междудонное пространство используется в качестве топливных и масляных цистерн. Как отмечают специалисты, данные корабли обладают низкой боевой живучестью, что особенно ярко проявилось в период англо-аргентинского конфликта, в котором участвовали все фрегаты серии. Так, например, 21 мая 1982 г. Ardent во время обстрела позиций аргентинских войск в районе Сан-Карл оса подвергся атаке со стороны 15 аргентинских штурмовиков «Aeromakki» MB 326. Из-за дезорганизации огня ЗРК самолеты смогли совершить прицельное бомбометание. В корабль попало четыре 225-кг бомбы, и он загорелся. Борьба с пожарами затруднялась плавлением и горением надстроек, а также кабельных трасс, сопровождавшимся выделением токсичных газов. После нескольких часов безуспешной борьбы с пожарами корабль затонул. Практически аналогично погиб фрегат Antiloup. 23 мая 1982 г. во время массированного налета аргентинской авиации в него попали две 225-кг бомбы. Однако они не разорвались Экипаж эвакуировали с корабля Затем прибыли минеры, и во время разоружения одной из бомб произошел взрыв. В результате вышли из строя корабельная электростанция и система пожаротушения. Из-за возникшего пожара взорвались боеприпасы в погребе ЗРК и корабль затонул. После завершения боевых действий в районе надстроек, в средней части всех фрегатов данного типа прикрепили дополнительные листы стали для увеличения прочности корпусных конструкций. Для увеличения остойчивости в трюмах разместили балласт. Все эти мероприятия привели к увеличению стандартного водоизмещения кораблей на 350 т.
