Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)
- Название:Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)
- Автор:
- Жанр:
- Издательство:неизвестно
- Год:неизвестен
- ISBN:нет данных
- Рейтинг:
- Избранное:Добавить в избранное
-
Отзывы:
-
Ваша оценка:
Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом) краткое содержание
Справочник 2000 г. посвящен современным кораблям класса фрегат всех флотов мира и является третьей частью серии справочников о боевых кораблях на рубеже XX -XXI веков.
Приведены данные по находящимся в строю, строящимся и проектируемым фрегатам: названия и номера, количество кораблей в строю и в серии, даты закладки, спуска и вступления в строй; предприятия (заводы, фирмы) - строители (при лицензионной постройке указаны фирмы проектанты); рассказано об особенностях проектов, проектировании строительстве, ремонтах и модернизациях. Представлены многочисленные иллюстрации: фотографии, наружный вид и общее расположение фрегатов
В приложении приведены основные сведения по вооружению фрегатов: противокорабельным, противолодочным и зенитным ракетам, вертолетам корабельного базирования, торпедам, бомбометам и артиллерийским установкам.
В начале книги дан подробный анализ современного состояния кораблей класса фрегат в мире и основные тенденции их развития на рубеже XX -XXI веков.
Справочник составлен по материалам отечественной и зарубежной печати. Рекомендуется всем, кто интересуется современным состоянием и перспективами развития отечественного и иностранных флотов
Прим. Все таблицы преобразованы в текст построчно. Исходное издание имеет невысокое качество полиграфии и ряд ошибок в наименованиях и ТТХ оборудования.
Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом) - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
Тип General Kazimerz Pulawski (Oliver Н. Perry) - 2 единицы
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
General Kazimerz Pulawski (б. Clark FFG-11) 272 Ф «Bath Iron Works» 17.07.78 24.03.79 09.05.80
Kosciuszko 1*(б. John H. Sides FFG-14) 273 Ф. «Todd Shipyards Corporation», Сан-Педро 07.08.78 19.05.79 30.05.81
1*Предположительно.

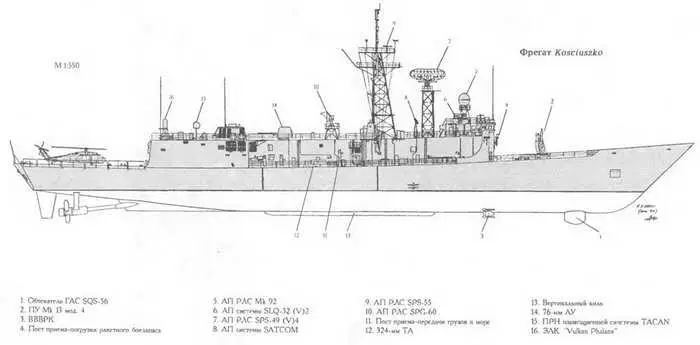

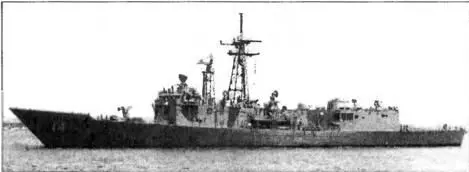

ФРЕГАТ JOHN Н. SIDES ВМС США (с октября 2000 г. фрегат KOSCIUSZKO ВМС Польши)
Водоизмещение, т:
стандартное… 3 045
полное… 3 638
Главные размерения, м:
длина наибольшая (по КВЛ) 135,64 (124,4)
ширина наибольшая…13,7
осадка при полном водоизмещении…4,52
осадка наиболее выступающей частью…7,48
Главная энергетическая установка:
тип… газотурбинная (форсажная + маршевая)
количество х тип ГТД -
- суммарная мощность, л.с…2 х GE LM 2500 - 41 ООО
количество гребных винтов…1 ВРШ
количество ВДРК -
- суммарная мощность, л.с… 2 - 650
Скорость хода, уз:
наибольшая…29
под ВДРК…6
Дальность плавания ходом 20 уз, мили… 4 500
Экипаж, чел. (в том числе офицеров)… 206 (16)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса…«Harpoon»
Зенитный ракетный комплекс:
тип комплекса…«Standard SM-1»
количество ПУ х направляющих (тип ПУ)…1 х] (Мк 13 мод. 4)
боекомплект… 40 ПКР RGM-84C и ЗУР RIM-66E
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)… 1 х 1 - 76/62 (Мк 75)
количество АУ х стволов (тип АУ)… 1 х 1 - 20-мм (Мк 15 «Vulcan Phalanx»)
Противолодочное:
количество ТА х труб (тип ТА)…2 х 3 - 324-мм (Мк 32 мод. 5)
тип торпед…Мк 46 мод. 5
Авиационное:
количество х тип вертолетов… 2 х «Seahawk» SH-60B системы LAMPS III
оборудование ВПП…светотехническое с системой
принудительной посадки RAST
тип ангара…палубный
Радиоэлектронное:
БИУС…NTDS с системами Link 11, S АТС ОМ
РЛС обнаружения ВЦ…AN/SPS-49 (V) 4
РЛС обнаружения НЦ и навигации…,…AN/SPS-55
РЛС навигационная…тип 975
система целеуказания…WDS Мк 13/2
СУ оружием общекорабельная…Мк 92 с РЛС WM 28 (для ПКР и АУ)
и РЛС AN/SPG-60 (для ЗРК)
активные средства РЭП…SLQ-32 (V) 2
пассивные средства РЭП
(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6- 130-мм)
ГАС с подкильной антенной… AN/SQS-56
ГАС с буксируемой антенной…,…AN/ SQR-19
система противоторпедной защиты…SLQ-25/«Nixie»
Решение о передаче Польше двух фрегатов типа Oliver Н. Perry было принято в начале 2000 г. Первый корабль прибыл в Европу в марте 2000 г., а второй -в октябре 2000 г. Они предназначены для замены эсминца УРО Warszawa (пр. 6IMP советской постройки).
Велись переговоры о приобретении третьего фрегата данного типа, который собирались назвать Paderewski, но от этих планов отказались из-за недостатка средств. (Более подробно о кораблях этого типа см. в разделе о фрегатах типа «Oliver Н. Репу» ВМС США.)
ПОРТУГАЛИЯ
Из-за отсутствия собственной базы военного судостроения португальский флот пополняется кораблями, приобретаемыми за границей. На ВМС Португалии, являющейся членом NATO, возложена задача по защите атлантических коммуникаций совместно с ВМС других стран, входящих в состав блока. Фрегаты португальского флота, за исключением кораблей типа Vasco da Gama, морально и физически устарели и большой боевой ценности не представляют.

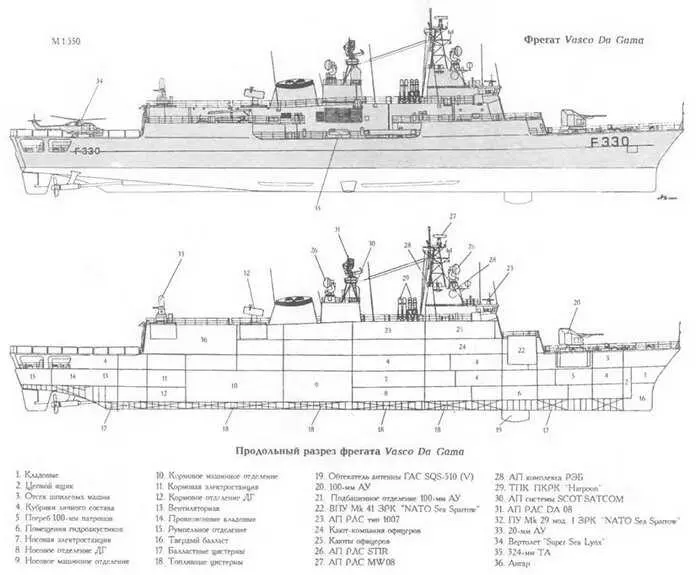

Тип Vasco da Gama (пр. МЕКО 200Р) - 3 единицы

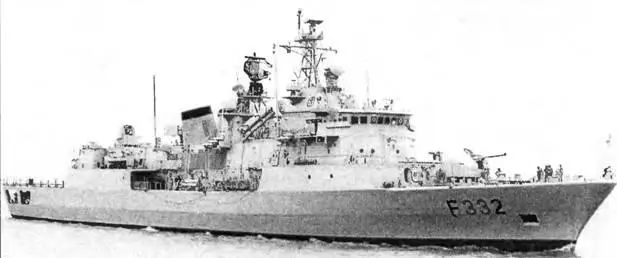

ФРЕГАТ CORTE REAL
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Vasco da Gama F 330 Ф. «Blohm amp; Voss», Гамбург 01.02.89 26.06.89 18.01.91
Alvares Cabral F 331 Ф. «Howaldtswerke», Киль 02.06.89 06.06.90 24.05.91
Corte Real F 332 To же 24.11.89 06.06.90 22.11.91
Водоизмещение, т:
стандартное…,… 2 700
полное… 3 300
Главные размерения, м:
длина наибольшая (по КВЛ)… 116 (109)
ширина наибольшая… 14,8
осадка наиболее выступающей частью… 6,1
Главная энергетическая установка:
тип… дизель-газотурбинная, только
с раздельной работой двигателей
количество х тип ГТД -
- суммарная мощность, л.с… 2 х LM 2500 - 53 ООО
количество х тип ДД -
- суммарная мощность, л.с. 2 х MTU 12V 1163 ТВ82-8 840
количество гребных винтов… 2 ВРШ
Скорость хода, уз:
наибольшая…32
под ДД…20
Дальность плавания, мили:
ходом 18 уз… 4 900
ходом 12 уз… 9 600
Экипаж, чел. (в том числе офицеров)… 182 (23) 1*
Вооружение:
Комплексы противокорабельных ракет:
тип комплекса… a Harpoon»
количество ПУ х направляющих… 2x4
боекомплект…8 ПКР RGM-84G
СУ…SWG-1A (V)
Зенитный ракетный комплекс:
тип комплекса…«NATO Sea Sparrow»
количество ПУ х направляющих (тип ПУ)…I x 8 (Мк 29 Mod.l) 2*
боекомплект…8 ЗУР RIM-7M
СУ… Мк 91 мод. 3
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)…1 х 1 - 100/55 (мод. 1968 С ADAM)
количество АУ х стволов (тип АУ)…1 х 1 - 20-мм (Мк 15 «Vulcan Phalanx»)
Противолодочное:
количество ТА х труб (тип ТА)… 2 х 3-324-мм (Мк 32 мод. 5)
тип торпед…Мк 46 мод. 5
Авиационное:
количество х тип вертолетов…2 х «Super Sea Lynx» Mk 9J
оборудование ВПП…светотехническое с системой
принудительной посадки RAST
тип ангара…палубный
Радиоэлектронное:
БИУС…SEWACO с системами Link 11 и 14
SCOT S АТС ОМ
РЛС обнаружения ВЦ… MW 08
РЛС обнаружения ВЦ и НЦ… DA 08
РЛС навигационная… тип 1007
РЛС УО…2 х STIR
комплекс РЭБ… AR 700/APECS II
пассивные средства РЭП
(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6 - 130-мм)
ГАС с подкильной антенной… SQS-510 (V)
система противоторпедной защиты…SLQ-25/«Nixie»
1* Включая состав авиагруппы из 16 человек.
2* При необходимости может быть уставов\епа ВПУ МК 41 с соответствующим увеличением боекомплекта до 24 ЗУР RIM-7M
Фрегаты типа Vasco da Gama относятся к третьему поколению кораблей концепции МЕКО. Контракт на их постройку с консорциумом германских фирм «Blohm amp; Voss» и «Howaldtswerke-Deutsche-Werft AG» заключили 25 июля 1988 г. Эта программа была направлена на усиление корабельной группировки южного фланга NATO и в значительной степени финансировалась США. По своей конструкции, составу вооружения и оборудования данные корабли в основном повторяют греческие фрегаты Hydra. Различия заключаются в том, что на Vasco da Gama усилены продольные связи набора корпуса, подкреплена носовая оконечность, увеличены (примерно на 15%) запасы топлива и установлены менее мощные, но более экономичные дизели. Благодаря этим мероприятиям корабль может продолжительное время действовать в открытом океане.
