Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

Скорость хода наибольшая, уз…30

Дальность плавания, мили

ходом 18 уз… 6 500

ходом 15 уз… 8 000

Экипаж, чел. {в том числе офицеров)…179 (15)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…,… «Otomat» Mk 2

количество ПУ х направляющих (тип ПУ)…2 х 2 (ТПК)

боекомплект…4 ПКР

Зенитный ракетный комплекс:

тип комплекса…«Crotale Naval»

количество ПУ х направляющих… 1x8

боекомплект…26 ЗУР VT-1

РЛС УО…DRBC 32

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…1 х 100/55 («Compacts Mk 2)

количество АУ х стволов (тип АУ)…2 х 2 - 40/70 («Breda»)

резервная ОЭСУ…3 х «Naja»

Противолодочное:

количество ТА х труб…4х 1- 533-мм

тип торпед… F 17Р

СУ… DLT-5

Авиационное:

количество х тип вертолетов…I х SA 365F «Dauphin II»

оборудование ВПП…светотехническое с системой

принудительной посадки «Samaha».

тип ангара… палубный

Радиоэлектронное:

БИУС…TAVTTAC с системой Link W

РЛС обнаружения ВЦ и НЦ… «Sea Tiger» (DRBV 15)

РЛС навигационная…2 х тип 1226

СУ оружием общекорабельная…,…«Vega» с РЛС «Castor IIВ»

средства РТР… DR 4000

активные средства РЭП…«Janet»

пассивные средства РЭП

(количество ПУ х направляющих)… «Dagaie» (2 х 10- 127-мм)

ГАС с подкильной антенной…TSM 2630 «Diadon»

ГАС с буксируемой антенной…«Sorel»

Контракт (известен как контракт «Sawari I») на постройку двух многоцелевых фрегатов с фирмой «Thomson-CSF» правительство Саудовской Аравии заключило в начале 1980 г. Они прежде всего предназначались для обеспечения безопасности торговых коммуникаций в районе Аравийского полуострова. В соответствии с контрактом фрегаты должны были стать уменьшенной версией французских эсминцев Georges Leygues. Фрегаты Саудовской Аравии имеют сходный состав вооружения (за исключением ПКРК и 40-мм ЗАК), дизельную ГЭУ (на Georges Leygues использована установка дизель-газотурбинная, только с раздельной работой двигателей). Они имеют гладкопалубный корпус, разделенный водонепроницаемыми переборками на 14 отсеков, с двойным дном на большей части длины, продольным набором, рамными шпангоутами. Корабли типа Madina из-за сравнительно небольших размеров обладают невысокой мореходностью, что ограничивает район их боевого использования. В качестве системы стабилизации использованы скуловые кили и активные управляемые рули. ГЭУ состоит из четырех 18-цилиндровых дизелей, работающих попарно на два ВФШ. Энергетическая установка размещена в двух смежных отсеках. В кормовом МО расположены редукторы и муфты сцепления, а в носовом - электростанция с двумя ДГ.

Фрегаты данного типа прошли модернизацию на верфи фирмы DCN в Тулоне: Madina - с января 1995 г. по апрель 1997 г.; Hofouf-c октября 1996 г. по июнь 1998 г., а остальные два корабля -с марта 1999 г. по середину 2000 г. В ходе этих работ установлены БИУС TAV1TAC с системой Link W, ПКРК «Otomat», новые акустические приборы, система принудительной посадки вертолетов и ОЭСУ VIGY 105.

Великобритания является одним из самых активных участников NATO. В случае крупномасштабного военного конфликта ее ВМС должны обеспечивать защиту атлантических коммуникаций, вести борьбу с подводными лодками (прежде всего подразумевались атомные ПА советского ВМФ) и действовать в составе корабельных группировок блока. Фрегаты относятся к наиболее современным и многочисленным надводным кораблям флота, способным решать весь круг свойственных им задач. В мирное время они участвуют во внешнеполитических акциях, а также в демонстрации присутствия в стратегически важных районах мира.

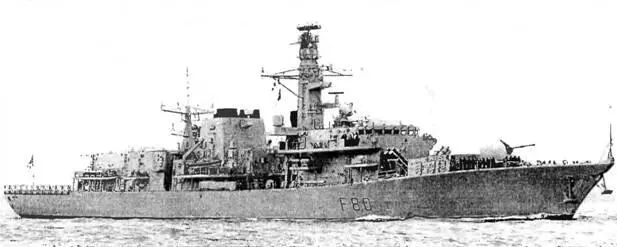

ФРЕГАТ GRAFTON

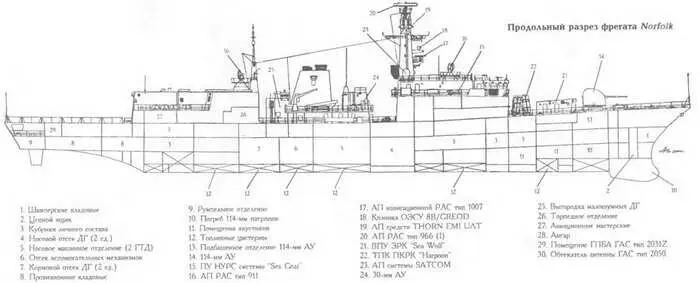

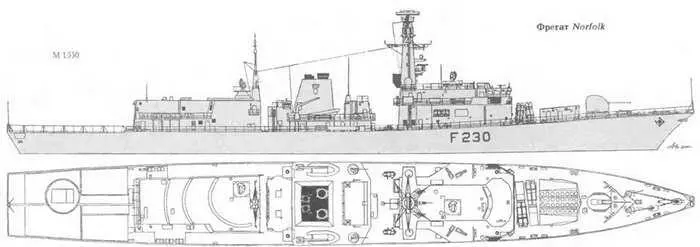

Название No Завод-строитель Закладка Спуск на воду Вступление в строй

Norfolk F230 Ф «Yarrow Shipbuilders)), Глазго 14.12.85 10.07.87 01.06.90

Lancaster F 229 (6. F 232) To же 18.12.87 24.05.90 01.05.92

Argyll F231 To же 20.03.87 08.04.89 31.05.91

Marlborough F233 Ф. «Swan Hunter Shipbuilders)), Уэллсенд 22.10.87 21.06.89 14.0691

Iron Duke F 234 Ф «Yarrow Shipbuilders)), Глазго 12.12.88 02.03.91 01.03.93

Monmouth F 235 To же 01.06.89 23.11.91 01.10.93

Montrose F236 To же 01.11.89 01.09.92 01.0j.94

Westminster F 237 Ф. «Swan Hunter Shipbuilders)), Уэллсенд 18.01.91 04 02.92 01 12.93

North иmberland F238 To же 04 04.91 04.04.92 01.05.94

Richmond F239 To же 16.02.92 01.01.93 01.12 94

Kent F 78 Ф «Yarrow Shipbuilders)), Глазго 16.04.97 27.05.98 01.09.00

Portland F 79 To же 14.01.98 15.05.99 01.01.00

Grafton F 80 To же 13.05.93 05.11.94 29.05 9/

Sutherland F 81 To же 14.10.93 09.03.96 04.07.97

Somerset F 82 To же 12.10.92 25.06.94 20.09 9b

St. Albans F 83 To же 01.04.99 01.05.00 04.02.00

Водоизмещение, т:

стандартное.…3 500

полное… 4 200

Главные размерения, м:

длина наибольшая (по КВЛ)…133 (122,7)

ширина наибольшая… 1ь,1

осадка при полном водоизмещении…5.5

осадка наиболее выступающей частью…7,3

Главная энергетическая установка:

тип…дизель-газотурбинная с электродвижением

количество х тип ГТД -

- суммарная мощность, л.с…2 х SM1A 1*или SM1C - 31 100

количество х тип ДД -

- суммарная мощность, л.с…4 х 12СМ-8 100

количество ГЭД -суммарная мощность, л.с.… 2 - 4 000

количество гребных винтов… 2 ВРШ

Скорость хода, уз:

наибольшая… 28

на электродвижении… 15

Дальность плавания, мили:

ходом 15 уз… 7 800

ходом 18 уз… 7 000

Экипаж, чел. (в том числе офицеров)…181 (13)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса… «Harpoon»

количество ПУ х направляющих (тип ПУ)…2x4 (ТПК)

боекомплект… 8 11КР RGM-84C

СУ…GWS-60

Зенитные ракетные комплексы:

тип комплекса…«Sea Wolf»

количество ПУ х направляющих (тип ПУ)… 1 х 32 (ВПУ)

боекомплект… 32 ЗУР «Sea Wolf VLS»

СУ…GWS-26 Mod 1 с двумя РЛС типа 911

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…1x1 - 114/55 (Мк 8 «Vickers»)

резервная ОЭСУ… 8B/GREOD

количество АУ х стволов (тип АУ)… 2 х I - 30-мм (DS ЗОВ DES/MSI)

Противолодочное:

количество ТА х труб…2 х 2 - 324-мм

тип торпед…«Stingray»

Авиационное:

количество х тип вертолетов…1 х «Merlin» ЕН 101 или «Lynx» НМА 3/8

оборудование ВПП… светотехническое с системой

принудительной посадки «Helios»

тип ангара…палубный

Радиоэлектронное:

БИУС…SSCS DNA I с системами связи

Link 11, 14 и 16, S АТС ОМ

РЛС обнаружения ВЦ и НЦ…тип 996 (1)

РЛС обнаружения НЦ…тип 1008

РЛС навигационная…тип 1007

СУ оружием общекорабельная…GWS 25 мод.О

с двумя РЛС типа 911 (для ЗРК)

средства РТР… 6/5 (2) или «Scorpion»

активные средства РЭП… THORN EMI UAT

пассивные средства РЭП

(количество ПУ х направляющих)…«Sea Gnat» (4 х 6 - 130-мм];

ложные цели типа DLF (2 ед.)
