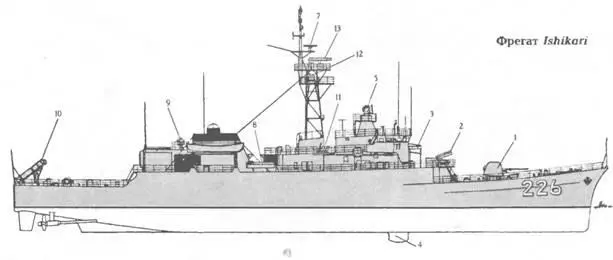

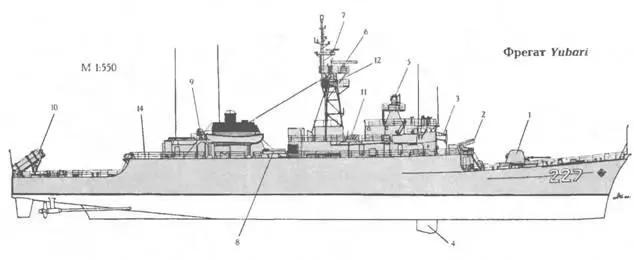

Yubari является развитием Ishikari. По архитектуре и конструкции корпуса, составу вооружения и оборудования он повторяет прототип. Различия заключаются в увеличенных размерах корпуса. Первоначально планировали построить серию из пяти однотипных кораблей. Однако ввиду их высокой стоимости ограничились двумя единицами. Кроме того, по мнению специалистов, Yubari и Ishikari не совсем соответствуют предъявляемым к ним требованиям. В частности, указывают на плохие мореходные качества, невысокую скорость хода, слабость противолодочного и зенитного вооружения (установленный ЗАК «Vulcan Pha-lanx» имеет ограниченные сектора обстрела).

ФРЕГАТ KUMANO

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Yoshino DE 223 Ф. «Mitsui», Тамано 28.09.73 22.08.74 06.02.75

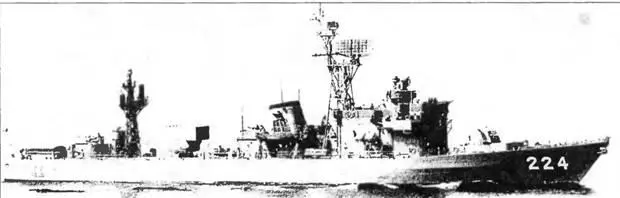

Kumano DE 224 Ф. «Hitachi»,Майдзуру 29.05.74 24.02.75 19.11.75

Noshiro DE 225 Ф. «Mitsui», Тамано 27.01.76 23.12.76 30.06.77

Водоизмещение, т:

стандартное…С…1500

полное… 1675

Главные размерения, м:

длина наибольшая… 93

ширина наибольшая…10,8

осадка при полном водоизмещении…3,5

Главная энергетическая установка:

тип…дизельная

количество х тип ДД -

- суммарная мощность, л.с…4 х 12 UE V 30/40N- 16 ООО 1*

…4 х 1228 V 3BU-38V- 16 ООО 2т

количество гребных винтов…2 ВФШ

Скорость хода наибольшая под ГЭД, уз…24

Дальность плавания, мили:

ходом 12 уз… 10 900

ходом 9 уз… 12 000

Экипаж, чел. (в том числе офицеров)… 165 (12)

Вооружение:

Противолодочный ракетный комплекс:

тип комплекса… «ASROC»

количество ПУ х направляющих (тип ПУ)…1 х 8 (Мк 112)

боекомплект…8 ПЛУР RUR-5A

Артиллерийские комплексы: универсальные:

- количество АУ х стволов (тип АУ)… 1 х 2 - 76/50 (Мк 33)

- СУ…GFCS-1 в обеспечении РЛС тип 1В

ЗАК:

- количество АУ х стволов (тип АУ)… 1 х 2 - 40/60 (Mk 1 «Bofors»)

- СУ…Мк 51 GFCS

Противолодочное:

количество ТА х труб (тип ТА)…2 x 3 - 324-мм (тип 68)

тип торпед…Мк 46 мод. 5

Радиоэлектронное:

РЛС обнаружения ВЦ… OPS-14/14B

РЛС обнаружения НЦ… OPS-16C/16D

средства РТР…'…NOLR-5

активные средства РЭП…OLT-3

пассивные средства РЭП

(количество ПУ х направляющих)… SRBOC Мк 36 (2 х 6 ПУ-130-мм)

ГАС в бульбовом обтекателе… OQS-3A

ГАС с буксируемой антенной…SPS-35 (J)

1* На DE 224

2* На DE 223 и DE 225 .

Фрегаты типа Chikugo предназначены для борьбы с подводными лодками в прибрежной районах. Однако в настоящее время они морально устарели и большой боевой ценности не имеют. Идет интенсивное списание этих кораблей с темпом около 2-х кораблей в год. Пять кораблей данного типа уже выведены из состава флота и проданы на слом.

У фрегата гладкопалубный стальной корпус. Надстройки, выполненные из магниево-алюминиевых сплавов (не более 5% от общего веса корпуса), разбиты на два блока. Корпус имеет значительные коэффициенты площади ватерлинии, в том числе и в носовой части.

Почти на всем протяжении он имеет двойное дно. Междонное пространство используется в качестве топливных, масляных и водяных цистерн. Система стабилизации состоит из скуловых рулей. Фрегаты типа Chikugo стали первыми в мире кораблями водоизмещением меньше 2000 т, у которых антенна ГАС размещена в носовом бульбовом обтекателе и имеется ПЛУР «ASROC». Размер носового свеса выбран так, чтобы исключить возможность повреждения обтекателя ГАС при отдаче и выборке якоря. Мореходные качества фрегата были улучшены за счет увеличения развала носовых шпангоутов на протяжении 1/4 его длины, а также ширины корпуса.

СОСТАВ И ОСНОВНЫЕ ТТХ П-20 П-20М «УРАН» «УРАН-Э» «ЯХОНТ» CLUB-N

Фирма-разработчик Год принятия на вооружение МКБ «Радуга» 1960 (П-15) 1965 (П-15У) МКБ «Радуга» 1972 КБ «Звезда» 1995 ГНПЦ «3везда - Стрела» 1996 ОКБ «Новатор • ОКБ «Новатор» 1999

Обозначение в США (NATO) П-15 SS-N-2A (Styx) П-15У SS-N-2B (Styx) П-15М SS-N-2C (Styx mod) Х-35 SS-N-25 Х-35Э SS-N-25 SS-N-26 ЗМ-54Э 3Ь- 54Э1

Длина, м Диаметр корпуса (диаметр описанной окружности), м Размах крыла, м Стартовая масса, кг 5,8 0,76 4,8 2300 6,5 0,78 2,5 2500 4,4 0,42 600 4,4 0,42 610 8,9 0,71 1,4 3000 6,2 0,53 2300 6,2 0,53 1780

Дальность стрельбы,, км Средняя скорость полета, м/с Высота полета, м Высота полета у цели, м до 40 312 1 100-300 25 до 80 430 25 5 - 130 300 10 3-5 270 - 280 10 - 15 до 300 750 5 - 15 220 180 - 240 20 до 300 180 - 240 20

Двигатель ЖРД + СА ЖРД + СА ТРД + СА ТРД + СА • • •

Тип БЧ Масса БЧ кг фугасная 450 фугасная 513 фугасная 145 осколочно-фугасная проникающего типа 145 фугасная 250 200 400

Система наведения АУ + СН АУ + СН АУ + СН АУ + СН •

Тип ГСН АР ТУ или ИК ОЭУ АРТУ или ИК ОЭУ АРТУ АРТУ • •

Пусковая установка ангар контейнерного типа контейнерного типа пакет транспортнопускового контейнера пакет транспортнопускового контейнера пакет транспортнопускового контейнера ВПУ

Где установлены Индия [Godavari] Ливия (AJ Hani) Югославия {Beograd, Kotor) Россия (пр. 11540, пр. 1166, пр. 113531) Индия {Brahmaputra) Россия (пр. 12441) Индия [Talwar пр. 11356)

Сведения о вооружении российских фрегатов, приведенные в таблицах, взяты из следующих источников;

1. Кузин В. П., Никольский В.И. Военно-морской флот СССР 1945-1991.-СПб.: Историческое морское общество, 1996, с. 328-336.

2. «Военный парад». № 2 (26), 1998, с.20-21; № 5 (41), 2000, с. 32-34.

3. Оружие России. Часть 111. Корабли и вооружение ВМФ. 1996-1997 гг.: Каталог.-М.: Военный парад, 1998.

П-20. Ракета П-15 первоначально разрабатывалась для катеров, крылья нескладывающиеся, П-15У - со складывающимися крылья I1-20M. Ракета П-15М («Термит») является дальнобойной и помехозащищенной версией ракеты П-15У. «Уран». Создана на базе авиационной ПКР Х-35.

«УРАН-Э». Экспортная модификация ракеты «Уран», предназначена для размещения на фрегатах, корветах и ракетных катерах, а также используется в береговом ракетном комплексе «Бал-Э», скорость у цели 280-290 м/с.

«Яхонт». Предназначена для поражения морских групповых и одиночных целей в условиях интенсивного радиоэлектронного и огневого противодействия. Дальность действия головки самонаведения (не менее 50 км) обеспечивает накрытие групповой цели зоной обзора и позволяет осуществлять селекцию корабля-цели от помех. Система управления полностью автономна и работает по принципу «выстрелил-забыл», скорость у цели-680 м/с. Ракета, заправленная топливом, поставляется в герметичном транспортно-пусковом контейнере (размером 8,9 х 0,7 м), не требует при этом после погрузочных проверок
