Корабли этого класса являются самыми крупными в составе ВМС Югославии. Однако их, скорее, нужно отнести к малым ракетным, а не к эскортным кораблям. Пр. 1159ТР разработан в Советском Союзе Зеленодольским ПКБ в 1970 г. специально для экспортных поставок. Kotor является национальной разработкой, но за прототип был взят пр. 1159.

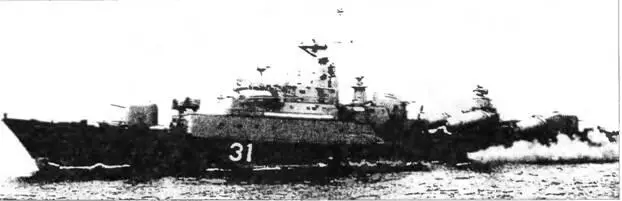

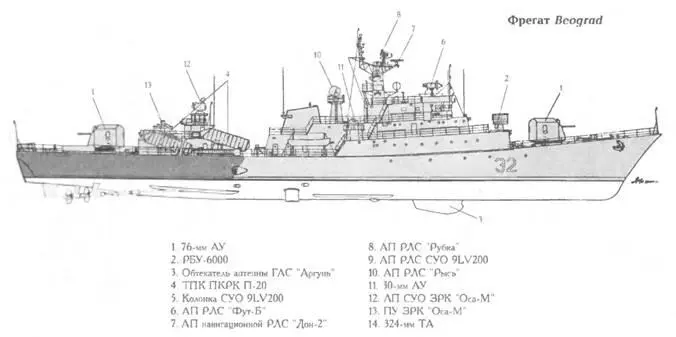

ФРЕГАТ BEOGRAD

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Beograd (б. Split) VPB 31 ССЗ «Красный металлист», Зеленодольск 20.01.79 21.04.79 30.11.79

Podgorica (б. Kopar) VPB 32 То же 26.12.79 24.12…81 30.09…82

Водоизмещение, т:

стандартное… 1596

полное… 1 /00

Главные размерения, м:

длина наибольшая…96,4

ширина наибольшая… 12,6

осадка при полном водоизмещении…3,5

Главная энергетическая установка:

тип…дизель-газотурбинная,

с возможной совместной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с…1 х М-8В - 18 000 (на средний вал)

количество х тип ДД -

- суммарная мощность, л.с… 2 к В-68- 15 820 (на бортовые валы)

количество гребных винтов…3 ВФШ

Скорость хода, уз:

наибольшая под ГТД…29

под ДД,…22

Дальность плавания ходом 14 уз, мили… 1800

Экипаж, чел…ПО

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…П-21

количество ПУ х направляющих (тип ПУ)…2x2 (ТПК)

боекомплект… 4 ПКР П-15У

Зенитный ракетный комплекс:

тип комплекса…«Оса-М»

количество ПУ х направляющих (тип ПУ)… 1x2 (ЗИФ-122)

боекомплект… 20 ЗУР 9МЗЗ

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…2 х 2 - 76/60 (АК-726)

СУ… «ФУТ-Б» (МР-105)

количество АУ х стволов (тип АУ)…2 х 2 - 30/65-мм (АК-230)

СУ… «Рысь» (MP-104)

Противолодочное:

количество РБУ х стволов (тип РБУ)…1 х 12-213-мм (РБУ-6000)

боекомплект реактивных глубинных бомб… 60 РГБ-60

СУ… «Буря»

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ «Рубка» МР-302

РЛС навигационная…«Дон-2»

пассивные средства РЭП

(количество ПУ х направляющих)… «Barricade» (2 х 24 -75-мм ПУ)

ГАС с подкильной антенной… МГ-322

Проект 1159 многоцелевого фрегата (СКР) разработан в 1970 г. Зеленодольским ПКБ специально для экспортных поставок в страны Варшавского Договора. По нему, с различными изменениями, в СССР были построены два корабля для ГДР, два с ПКР - для Югославии, три -для Алжира, три-для Кубы и два -для Ливии. Beograd передали Югославии 10 марта

1980 г., a Podgorica -5 декабря 1982 г. В отличие от прототипа югославские корабли имеют на вооружении ПКРК «Термит» и соответствующий состав РЭВ. Они классифицируются как большие патрульные корабли (VPB -Veliki Patrolni Brod). VPB 31 был поврежден огнем хорватской артиллерии 15.11.1991 г., но затем восстановлен.

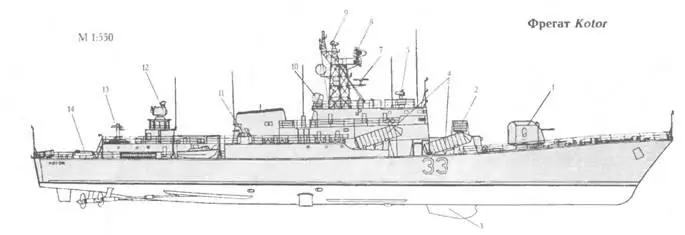

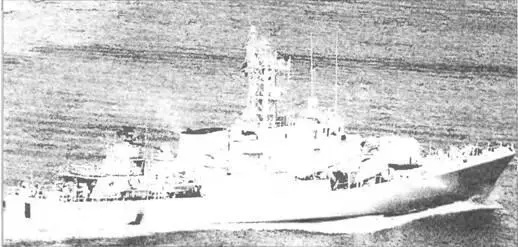

Название № Завод-строитель Спуск на воду Вступление в строй

Kotor 33 ССЗ «Tito Shipyard», Кралевица 21.05.85 01.01.87

Novi Sad (б. Pula) 34 То же 18.12.86 01.11.88

Водоизмещение, т:

стандартное… 1440

полное… 1870

Главные размерения, м:

длина наибольшая…96,7

ширина наибольшая… 11,7

осадка при полном водоизмещении…3,55

Главная энергетическая установка:

тип…дизель-газотурбинная,

с возможной совместной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с.. 1 х М-8В-18 000 (на средний вал) количество х тип ДД -

- суммарная мощность, л.с. 2 х 12 РА6 V280 -9 600 (на бортовые валы) количество гребных винтов…3 ВФШ

Скорость хода, уз:

наибольшая под ГТД…25

под ДД… 18

Дальность плавания ходом 14 уз, мили… 1 800

Экипаж, чел…110

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…П-20

количество ПУ х направляющих (тип ПУ)…2x2 (ТПК)

боекомплект… 4 ПКР П-15У

Зенитный ракетный комплекс:

тип комплекса…«Оса-М»

количество ПУ * направляющих (тип ПУ) 1x2 (ЗИФ-122) боекомплект… 20 ЗУР 9МЗЗ

Артиллерийские комплексы.

количество АУ х стволов (тип АУ)…2x2 - 76/ 60 (АК-726)

количество АУ х стволов (тип АУ)…2x2 - 30-мм (АК-230)

количество АУ х стволов (тип АУ)…2x1 20-мм (М71)

СУ…«Рысь» (МР-104)

Противолодочное:

количество ТА х труб (тип ТА) 2 x 3- 324-мм (Мк 32)

тип торпед…А-244

количество РВУ ж стволов (тип РБУ) 1 • 12-213-мм (РБУ-6000) боекомплект…60 РГБ-60

СУ…«Буря 1»

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ… «Рубка» (МР-302)

РЛС навигационная.,…«Дон-2»

СУ ПКР и АУ…9LV200

пассивные средства РЭП

(количество ПУ х направляющих)…«Barricade» (2 х 24 -75-мм), 2 ПУ ПК 16

ГАС с подкильной антенной… «Аргунь»

Разработка проекта большого патрульного корабля была начата в СФРЮ в начале 1980 г. и велась Институтом военного кораблестроения в Загребе (Хорватия). Корабль предназначен для несения дозорной службы в акватории Адриатического моря, обеспечения ПЛО и ПВО конвоев и действий легких сил флота. В качестве прототипов конструкторы выбрали СКР пр. 1159 (в части состава и компоновки ГЭУ, а также состава вооружения) и индонезийский учебный корабль Ki Hajar Dewan-tara (в части общей конструкции корпуса и систем) '\ В отличие от ГЭУ пр. 1159 на Kotor использованы дизели «SEMT-Pielstick». Имеются различия в составе и компоновке вооружения. Так, на корме установили шесть (2 х 3) торпедных аппаратов, а ПУ ПКРК направили в нос, разместив у носового среза надстройки, АК-230 находится в районе дымовой трубы, а на надстройке - 2 х 20-мм АУ М71. Для управления оружием используются шведские системы ВЕАВ 9LV200.

1* Проект учебного корабля Ki Hajar Dewantara был разработан Институтом военного кораблестроения СФРЮ .

Япония в большой степени зависит от морских коммуникаций и, прежде всего, от связи с нефтедобывающими странами района Персидского залива. Имеет ряд неурегулированных территориальных вопросов с соседними странами, в частности -с Россией. Все зто привело к необходимости иметь развитые эскортные силы. В настоящее время Япония располагает самым мощным надводным флотом в Азии.

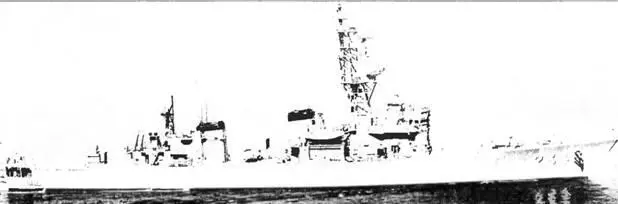

ФРЕГАТ TONE

Название Завод-строитель Закладка Спуск на воду Вступление в строй

Abucuma DE 229 Ф. «Mitsui», Тамано 17.03.88 21.12.88 12.12.89

Jintsu DE 230 Ф. «Hitachi», Майдзуру 14.04.88 31.01.89 28.02.90
