Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

тип…дизельная

количество х тип ДА,-

- суммарная мощность, л.с… 2*12 PC2 V 400- 12 ООО,

2x12 РА6 V 280 ВТС - 14 400 2*

количество гребных винтов…2 ВРШ

Скорость хода наибольшая, уз…23

Дальность плавания, мили:

ходом 18 уз… 3 000

ходом 15 уз… 4 500

Экипаж, чел. (в том числе офицеров)

+ морская пехота…90 (7) + 18

Автономность по запасам провизии, сут… 30

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Exocet»

количество ПУ х направляющих (тип ПУ)…2x2 (ТПК)

боекомплект…4 ПКР ММ 38/ММ 40

Зенитный ракетный комплекс:

тип комплекса… «Mistral» 3*

количество ПУ х направляющих (тип ПУ)…2x2 («Simbad»)

боекомплект… 24 ЗУР

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 х 100/55 (мод. 1968-П С ADAM)

количество АУ х стволов (тип АУ)…2 х 1 - 20-мм (F2 «Giat»)

Противолодочное:

количество ТА х труб…4x 1 - 533-мм

тип торпед… L 5

количество РБУ х стволов (тип РБУ)… 1 х 4 -375-мм (Мк 54) 4*

СУ…DLT-L4

Радиоэлектронное:

система космической связи…«Siracause 2» с SATCOM

РЛС обнаружения ВЦ и НЦ… DRBV 51А

РЛС навигационная…тип 1226

СУ оружием по МЦ и ВЦ общекорабельная…«Vega II» с ОЭС «Panda» Mk 2,

РЛС DRBC 32Е (для ПКР и АУ)

средства РТР…ARBR 16

пассивные средства РЭП…«Dagaie» (2 х 10- 127-мм ПУ)

ГАС с подкильной антенной…DUBA 25

система противоторпедной защиты…SLQ-25/«Nixie»

1* На последних четырех кораблях серии

2* На Commandant L'Herminier .

3* На Premier Maitre L'Her, Commandant Blaison, Enseigne de Vaisseau Jacoubet и Commandant Birot, на остальных фрегатах будет установлен в ходе ремонта с демонтажем РБУ .

4* Демонтирован на Premier Maitre L'Her, Commandant Blaison, Enseigne de Vaisseau Jacoubet и Commandant Birot .

5* Ha Premier Maitre L'Her, Commandant Blaison, Enseigne de Vaisseau Jacoubet и Commandant Birot, на остальных монтируются в ходе ремонта на месте демонтируемой РБУ .

В первоначальном варианте проект корабля типа А69 не предусматривал ракетного вооружения и предназначался для патрульной службы и борьбы с дизельными подводными лодками у берегов метрополии и в колониях, на удалении до 400 миль от побережья. Позднее, когда была завершена разработка ПКРК «Exocet» круг решаемых фрегатом задач расширили. Классифицируются как «Avisos». В соответствии с 15-летней программой (с 1972 по 1986 гг.) развития ВМС Франции предполагалось построить 35 кораблей данного типа. Однако эти планы впоследствии изменили, ограничив серию 20 единицами. В июле 1976 г. два фрегата были куплены правительством ЮАР. После введения ООН эмбарго на продажу оружия контракт аннулировали. В сентябре 1978 г. эти же корабли и еще один приобрела Аргентина (см. раздел о фрегатах ВМС Аргентины типа Drammond). Всего для ВМС Франции было построено 17 единиц. D'Estienne D'Orves (F 781), Amyot D'Inville (F 782), Detroyat (F 784) и Jean Moulin (F 785) в настоящее время выведены в резерв, причем первые два корабля (F 781 и F 782) уже проданы Турции. Во время постройки корпус каждого из фрегатов формировался из 15 блоков. Их масса не превышала 45 т. Корпус гладкопалубный, стальной. Разделен водонепроницаемыми переборками на 12 отсеков. На всем протяжении имеет двойное дно. Междонное пространство используется для хранения топлива, пресной воды и масел. Система стабилизации состоит из скуловых килей. Оба ДД находятся в одном отсеке (в районе миделя). Электроэнергией корабль обеспечивают три ДГ мощностью по 320 кВт. Фрегат приспособлен для действий в условиях применения оружия массового поражения. В 1985 г. на F 791 установили более мощные и совершенные ДА, а также ПКР «Exocet» ММ 40 (в ТПК, защищенных противоосколочными коробчатыми щитами) и систему SATCOM (вместо РБУ). В 1993 г. подобную модернизацию (за исключением замены дизелей) прошли F 793 и F 794, а в 1994 г. - F 792. В конце 2000 г. шесть кораблей [F 781-F 783, F 786-F 788) проданы Турции (более подробно см. раздел о фрегатах ВМС Турции типа Bandirma).

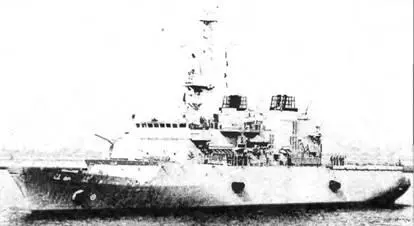

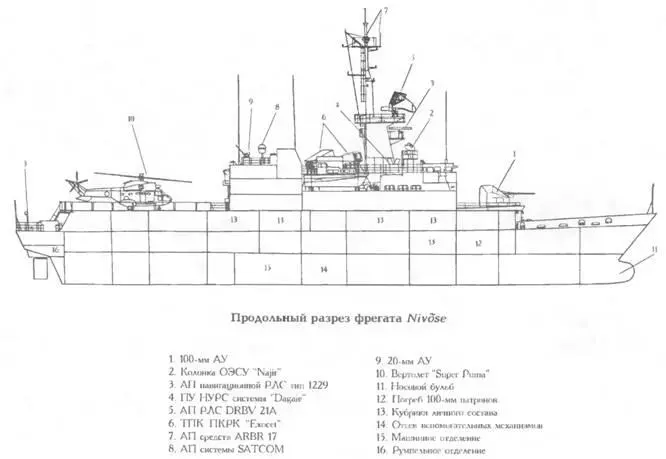

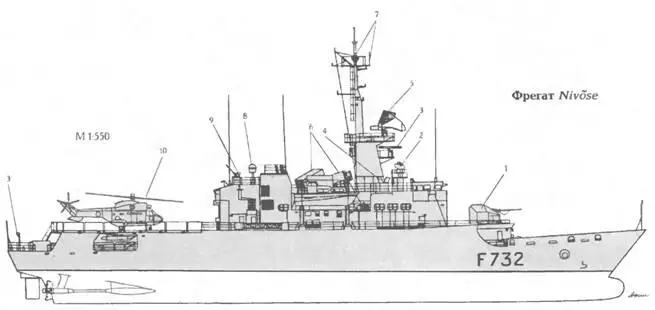

ФРЕГАТ PRAIRIAL

Название № 3авод-строитель Закладка Спуск на воду Вступление в строй

Floreal F 730 «Chan tiers de L'Atlantique», Сен-Назер 02.04.90 06.10.90 27.05.92

Prairial F 731 To же 11.09.90 23.03.91 20.05.92

Nivose F 732 To же 16.01.91 10.08.91 16.10.92

Ventose F 733 To же 28.06.91 14.03.92 05.05.93

Vendemiaire F734 To же 17.01.92 29.08.92 20.10.93

Germinal F 735 To же 17.08.92 13.03.93 17.05.94

Водоизмещение, т:

стандартное… 2 600

полное… 2 950

Главные размерения, м:

длина наибольшая (по КВЛ)… 93,5 (86)

ширина наибольшая… 14

осадка при полном водоизмещении…4,3

Главная энергетическая установка:

тип…дизельная

количество х тип ДД,-

- суммарная мощность, л.с…4 х 6 РА 6 L 280 - 8 820

количество гребных винтов…2 ВРШ

мощность носового

подруливающего устройства, л.с…340

Скорость хода наибольшая, уз…20

Дальность плавания ходом 15 уз, мили…10 ООО

Экипаж, чел. (в том числе офицеров)…86 (10)+ 24 кадета и 13 преподавателей

или 24 морской пехоты

Вооружение:

Комплекс противокорабельных ракет.

тип комплекса…«Exocet»

количество ПУ х направляющих (тип ПУ)…2x1 (ТПК)

боекомплект…2 ПКР ММ 38

Зенитный ракетный комплекс:

тип комплекса…«Mistral»

количество ПУ х направляющих (тип ПУ)…2 х 2 («Simbad») 1*

боекомплект…24 ЗР

Артиллерийские комплексы

количество АУ х стволов (тип АУ)… 1 x 1- 100/55 (мод. 1968 С ADAM)

резервная ОЭСУ…«Najir 1»

количество АУ х стволов (тип АУ)…2 х 1 - 20-мм (F2) 2*

Авиационное:

количество х тип вертолетов «Panther» AS 565 MA

или «Super Рита» AS 332F

оборудование ВПП…светотехническое с системой

принудительной посадки «SAMAHE»

тип ангара… стационарный, палубный

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ…DRBV 21А

РЛС навигационная… тип 1229

средства РТР…,…ARBR 17

1* Устанавливаются вместо 20-мм АУ .

2* Заменяется на ЗРК «Mistral» .

Фрегаты типа Floreal в мирное время предназначены для патрулирования в отдаленных районах океана в зонах ограниченного риска, охраны исключительной экономической зоны в заморских департаментах Франции и подготовки кадетов. Главными требованиями при проектировании были унификация корпусных конструкций и оборудования с La Fayette, минимизация стоимости постройки и эксплуатации фрегатов (которые на 30% меньше, чем у фрегатов типа La Fayette). Первые два (F 730 и F 731) были заказаны 20 января 1989 г., третий и четвертый (F 732 и F 733) - 9 января 1990 г., а пятый и шестой (F 734 и F 735) - в январе 1991 г. Корабли строились в соответствии со стандартами торгового судоходства. Они оборудованы активными успокоителями качки и системой кондиционирования, применяющимися на круизных лайнерах.
