Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

Водоизмещение, т:

стандартное… 1750

полное… 2 250

Главные размерения, м:

длина наибольшая (по КВЛ)… 102,7 (98)

ширина наибольшая… 11,7

осадка при полном водоизмещении…4,3

Главная энергетическая установка:

тип…дизельная

количество х тип ДД

суммарная мощность, л с…4 х серии 12 PC- 16 000

количество гребных винтов…2 ВФШ

Скорость хода наибольшая, уз…25

Дальность плавания ходом 15 уз, мили.7 500

Экипаж, чел. (в том числе офицеров)… 159 (9)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Exocet»

количество ПУ х направляющих (тип ПУ)…2x2 (ТПК)

боекомплект… 4 ПКР ММ 38

Артиллерийский комплекс:

количество АУ х стволов (тип АУ)…2 х I 100/55 (мод. 1953)

СУ… СТА РЛС DRBC 32С

резервная ОЭСУ…«Sagem» DMAA

количество АУ х стволов (тип АУ)…2 х 1- 30/70-мм («Hispano Suiza»)

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3 -550-мм

тип торпед… L3 («Creusot-Loire» Mk 54)

количество РБУ х труб (тип РБУ)…I х 4 - 305-мм

СУ…DLT-L4

Радиоэлектронное:

РЛС обнаружения ВЦ и МЦ…DRBV 22А

РЛС навигационная…тип 1226

средства РТР… ARBR 16

ГАС с подкильной антенной… SQS-17B

ГАС сопровождения цели для РБУ…DUBA ЗА

Договор о передаче Уругваю (в рамках программы SOFMA) французского фрегата Commandant Bourdais (типа Commandant Riviere) был заключен 30 сентября 1988 г., а фрегатов Victor Schoelcher и Amiral Charner- 14 марта 1990 г. В ВМС Уругвая они занимаются патрулированием и охраной экономической зоны Корпус и надстройки фрегата стальные. ГЭУ состоит из четырех непосредственно-реверсивных дизелей, работающих попарно через объединительные редукторы на ВФШ. Бомбомет не используется. Корабли могут нести до 80 десантников с полным вооружением и два судна типа LCT. Uruguay используется как флагманский и штабной корабль. Перед передачей прошли ремонт, при котором с них сняли ПКР «Exocet» (оставив ПУ) и систему «Dagaie». 40-мм АУ заменили на 30-мм. В настоящее время корабли этого типа морально и физически устарели.

В своей внешней политике страна ориентируется на США, которые взяли на себя ответственность за оборону Филиппин с моря. В настоящее время наличие спорных территориальных вопросов делает необходимым усиление национальные ВМС, но тяжелое экономическое положение страны не позволяет этого сделать.

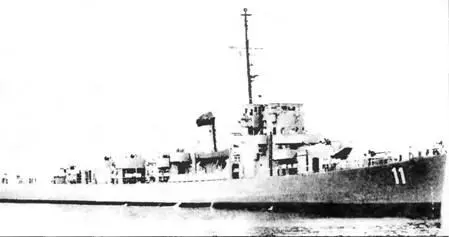

ФРЕГАТ RAJAN HUMABON

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Rajah Humabon (б. Hatsuhi, DE 263; б. Alberton, DE 169) PF 11 (б. PF 78) «Norfolk Navy Yard», Портсмут 14.01.43 27.05.43 29.00.43

Водоизмещение, т:

стандартное… 1390

полное… 1750

Главные размерения, м:

длина наибольшая…93,3

ширина наибольшая… 11,2

осадка при полном водоизмещении…4,3

Главная энергетическая установка:

тип…дизель-электрическая

количество х тип ДД -

- суммарная мощность, л.с. 4 х 16-278А - 6 000 количество дизель-генераторов…4

количество главных ЭД…2

количество гребных винтов…2 ВФШ

Скорость хода наибольшая, уз… 18

Дальность плавания ходом 12 уз, мили… 10 800

Экипаж, чел…165

Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…3 x 1 -76/50 (Мк 22)

СУ…Мк52сРЛСМк41

количество АУ х стволов (тип АУ)… 3 х 2 - 40/60 («Bofors»)

РЛС УО…Мк 34

оптическая СУ…3 х К Ik 51 мод. 2

количество АУ х стволов (тип АУ)… 2 х 1 - 20/70-мм («Oerlikon»)

Противолодочное:

количество РБУ х стволов (тип РБУ)… 1 х 24- 185-мм (Мк 10 «Hedgehog»)

количество штоковых бомбометов…8 типа Мк 6

количество бомбосбрасывателей…1

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ…SPS-5

РЛС навигационная…Мк 26

ГАС с подкильной антенной… SQS-17B

Корабль строился в США, предназначался для эскортирования трансокеанских конвоев и классифицировался как эскортный миноносец типа Cannon (бывший DE 169). С 14 июня 1955 г. по июнь 1975 г. он входил в состав морских сил самообороны Японии (б. DE 263). Фрегат передали Филиппинам 23 декабря 1978 г. в рамках программы военной помощи (MDAP). Его перевели в Южную Корею, где были проведены ремонт и модернизация, в ходе которой демонтировали бомбосбрасыватели, увеличили число 40-мм зенитных автоматов и установили новые РТС.

Однотипный фрегат Datu Kalantiaw погиб во время тайфуна Clara 20 сентября 1981 г. Rajah Humabon используется в качестве штабного корабля, а также для охраны и патрулирования экономической зоны. На корабле предполагается заменить главные механизмы и установить ПКРК «Harpoon».

Франция -одна из ведущих европейских стран, проводящая во многом независимую от NATO политику. Кроме того, она имеет исторически сложившиеся интересы в различных районах мира. Ее фрегаты в мирное время предназначены, прежде всего, для демонстрации присутствия в стратегически важных для Франции регионах. Этим объясняется некоторое пренебрежение к противолодочным качествам у кораблей, предназначенных в первую очередь для службы в заморских департаментах Франции.

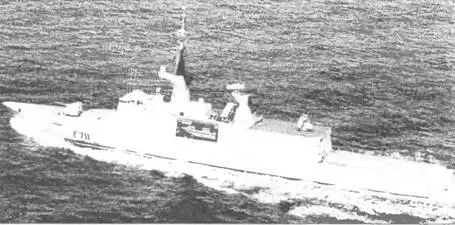

ФРЕГАТ SURCOUF

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

La Fayette F 710 «Lorient Naval Dockyard», Лориан 15.12.90 13.06.92 23.03.96

Surcouf F 711 To же 03.07.92 03.07.93 07.02.97

Courbet F 712 To же 15.09.93 12.03.94 28.03.97

Aconit (б. Jaureguiberry) F 713 To же 01.00.96 00.06.97 01.12.99

Guepratte F 714 To же 01.10.90 03.03.99 01.06.02

Водоизмещение, т:

стандартное… 3 200

полное… 3 600

Главные размерения, м:

длина наибольшая (по КВЛ)…124,2 (115)

ширина наибольшая (по КВЛ)…, 15,4 (13,7)

осадка при полном водоизмещении

наиболее выступающей частью…5,9

Главная энергетическая установка:

тип…дизельная

количество х тип ДД -

- суммарная мощность, л.с…4 х 12 РА 6 V 280 STC-21 107

количество гребных винтов… 2 ВРШ

Скорость хода наибольшая, уз… 25

Дальность плавания, мили:

ходом 15 уз… 7 000

ходом 12 уз… 9 000

Экипаж, чел. (в том числе офицеров)…139 (15) +12 авиагруппа + 3*12 кадетов

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Exocet»

количество ПУ х направляющих (тип ПУ)…2x4 (ТПК)

боекомплект…8 ПКР ММ 40 Block 2

СУ…SWG-1A

Зенитные ракетные комплексы:

тип комплекса…«Crotale Naval» CN2 или SAAM 1*

количество ПУ х направляющих… 1 х 8

боекомплект…24 ЗУР UT-1

количество ПУ х направляющих (тип ПУ)…1 х 16 (ВПУ «Sylver») 1*

боекомплект,…16 ЗУР «Aster 15»

СУ…,…«Arabel»

Артиллерийские комплексы: универсальный -

- количество АУ х стволов (тип АУ)… I х 1 -100/55 (мод. 1968 С ADAM)

ЗАК - количество АУ х стволов (тип АУ)…2x1 - 20-мм (F2 «Giat»)
