Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом) краткое содержание

Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом) - описание и краткое содержание, автор Ю. Апальков, читайте бесплатно онлайн на сайте электронной библиотеки LibKing.Ru

Справочник 2000 г. посвящен современным кораблям класса фрегат всех флотов мира и является третьей частью серии справочников о боевых кораблях на рубеже XX -XXI веков.

Приведены данные по находящимся в строю, строящимся и проектируемым фрегатам: названия и номера, количество кораблей в строю и в серии, даты закладки, спуска и вступления в строй; предприятия (заводы, фирмы) - строители (при лицензионной постройке указаны фирмы проектанты); рассказано об особенностях проектов, проектировании строительстве, ремонтах и модернизациях. Представлены многочисленные иллюстрации: фотографии, наружный вид и общее расположение фрегатов

В приложении приведены основные сведения по вооружению фрегатов: противокорабельным, противолодочным и зенитным ракетам, вертолетам корабельного базирования, торпедам, бомбометам и артиллерийским установкам.

В начале книги дан подробный анализ современного состояния кораблей класса фрегат в мире и основные тенденции их развития на рубеже XX -XXI веков.

Справочник составлен по материалам отечественной и зарубежной печати. Рекомендуется всем, кто интересуется современным состоянием и перспективами развития отечественного и иностранных флотов

Прим. Все таблицы преобразованы в текст построчно. Исходное издание имеет невысокое качество полиграфии и ряд ошибок в наименованиях и ТТХ оборудования.

Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом) - читать онлайн бесплатно полную версию (весь текст целиком)

Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом) - читать книгу онлайн бесплатно, автор Ю. Апальков

Тёмная тема

Шрифт:

↓

↑

Сбросить

Интервал:

↓

↑

Закладка:

Сделать

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное…2414

полное…2 919

Главные размерения, м:

длина наибольшая (по КВЛ)…115 (105,8)

ширина наибольшая… 14,2

осадка при полном водоизмещении… 4,12

Главная энергетическая установка:

тип…дизельная

количество х тип ДА,-

- суммарная мощность, л.с… 4 х MTU 20V 1163 ТВ93-29 940

количество гребных винтов…2 ВРШ

Скорость хода, уз:

наибольшая…27

оперативно-экономическая (под двумя ДД,)…22

Дальность плавания ходом 18 уз, мили…4 100

Экипаж, чел. (в том числе офицеров)… 180 (24)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Harpoon»

количество ПУ х направляющих (тип ПУ)…2x4 (ТПК)

боекомплект…8 ЗУР RGM-84A

СУ…SWG-1A (V)

Зенитный ракетный комплекс:

тип комплекса… «Sea Sparrow»

количество ПУ х направляющих (тип ПУ)… 1 х 8 (Мк 29 мод. 1)

боекомплект…24 х «Aspide» или RIM-7M

СУ…Мк 91 мод. 2 с РЛС STIR

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x1 - 127/45 (Мк 45 мод. 1)

количество АУ х стволов (тип АУ)…3 х 4 - 25-мм («Sea Zenith»)

СУ… «Cosys» с двумя

РЛС «Seaguard»-AWS б «Dolphin» резервная ОЭСУ… 2 х «Albis»

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед…Мк 46 мод. 5

Авиационное:

количество х тип вертолетов… 1 * АВ 212ASW

оборудование ВПП…светотехническое

с системой принудительной посадки RAST

тип ангара…палубный

Радиоэлектронное:

БИУС… TAICOS (БИУС соединения) -

STACOS-TU с системами Link 10, WSC 3V(7) SATCOM, Marisat

РЛС обнаружения ВЦ… DA 08 с Mk 10 IFF

РЛС обнаружения ВЦ и НЦ

для СУ «Seaguard»… AWS 6

РЛС навигационная… ТМ 1226

РЛС СУ для ПКР и АУ 127-мм… WM 25

активные средства РЭП…RAPIDS

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 36 мод. 1 (2x6 - 130-мм)

ГАС с подкильной антенной…SQS-56 (DE-1160)

система противоторпедной защиты…SLQ -25/«Nixie»

TACAN… URN25

Контракт на постройку двух фрегатов МЕКО 200 TN серии I правительство Турции заключило с фирмами «Blohm amp; Voss» и «Howaldtswerke Deutsche Werft AG» 29 декабря 1982 г. Кроме того, два таких же корабля предполагалось построить на турецких верфях по немецкой технологии и из немецких материалов. Эта программа в значительной степени финансировалась США. В частности, бесплатно были предоставлены 127-мм АУ, ЗРК, гидроакустические приборы, часть насосов и систем.

Корпус корабля гладкопалубный, практически на всем протяжении с двойным дном. Он разделен водонепроницаемыми переборками (доходящими до верхней палубы) на 12 отсеков. Каждый из отсеков оснащен автономной противопожарной и вентиляционной системами с вертикальным расположением трубопроводов, а также средствами наблюдения и контроля, передачи данных и распределения энергии, при минимуме отверстий в межотсечных переборках. Корпус -гладкопалубный со значительными коэффициентами полноты площадей ватерлинии и мидель-шпангоута. Набор - продольно-поперечный, состоящий из стрингеров бульбового профиля и рамных шпангоутов. В конструкции хорошо развитой надстройки широко использованы алюминиевые сплавы. Система стабилизации качки включает бортовые рули и скуловые кили. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков Фрегаты оборудованы для действий в условиях применения средств массового поражения Корабль разде лен на две зоны борьбы за живучесть. Центральный ПЭЖ находится в посту управления ЭУ. В случае его выхода из строя используется носовой ПЭЖ. На каждую линию вала работают по два ДД. Отбор мощности на линии валов производится посредством системы малошумных редукторов. ДД располагаются в двух отсеках. В кормовом машинном отделении находятся редукторы и два ДГ MTU 8V 396 ТВ 53 мощностью по 650 кВт. Третий ДГ мощностью 650 кВт установлен в отсеке за кормовым машинным отделением. Кроме того, имеется резервный ДГ KHBF 12L 413 мощностью 224 кВт. Имеется два отдельных силовых щита производства фирмы «Siemens», что обеспечивает 100%-ное резервирование при полной нагрузке. Управление и контроль за работой всех главных либо вспомогательных механизмов и систем полностью автоматизированы. В каждом отсеке они осуществляются своим компьютерным комплексом, который связан с центральным компьютером двумя шинами. Одновременно информация поступает на БИУС. Система боевого управления включает голландскую систему управления STAC OS мод. 1 (STACOS TU), информация которой представляется на двух тактических дисплеях и штурманском столе. Фрегаты типа Yavuz оснащены системой TAICOS немецкого производства, которая обеспечивает командира соединения необходимой информацией для принятия решения по применению и управлению системами и средствами соединения. Система управления вертолетом - «Vesta», по этой же системе обеспечивается и загоризонтное ЦУ ПКР. Система внешней связи осуществляется в диапазоне СВ, КБ и УКВ - AN/WSC-3(V)6. Внутренняя система связи - MCS-2002 (производства фирмы PST и «Siemens»). В систему навигации, кроме РЛС тип 1226, входит гирокомпас ((Standard 6» и система AN/WSM-31.

Тип Тере (Knox) - 8 единиц

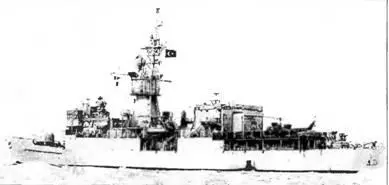

ФРЕГАТ AKDENIZ Название Заводстроитель Закладка Спуск на воду Вступление в - фото 235
