боекомплект…8 ПКР RGM-84A + 8 ПЛУР RUR-5A
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)…2х 1 - 127/54 (Мк 42 мод. 9)
СУ…Мк 68 GFCS
с РЛС SPG-53A/D/F
количество АУ х стволов (тип АУ)…1 х 1 20/76
(Мк 15 «Vulcan/Phalanx»)
Противолодочное:
количество ТА х труб (тип ТА)…2 х 2 -324-мм (Мк 32 мод. 5)
тип торпед…Мк 46 мод. 5
СУ противолодочным оружием… Мк 114 мод. 16
Авиационное:
количество х тип вертолетов… 1 х АВ 212 ASW или
«Seasprite» SH-2F системы LAMPS I
оборудование ВПП… светотехническое
с системой принудительной посадки RAST
тип ангара…телескопический
Радиоэлектронное:
БИУС…«Sigma» К5 с системами Link 11 и 14
РЛС обнаружения ВЦ… SPS-40B
РЛС обнаружения НЦ…SPS-10 или SPS-67
РЛС навигационная…LN66
средства РТР…WLR-1, WLR-6
активные средства РЭП…SLQ-32 (V)2
пассивные средства РЭП
(количество ПУ х направляющих)… SRBOC Mk 36 (2 х 6-130-мм)
ГАС с антенной в бульбовом обтекателе…SQS-26 СХ
система противоторпедной защиты… Т-Мк 6/ «Fanfare»/или SLO-25 «Nixie»

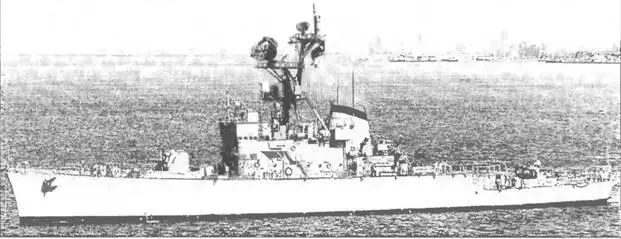

Решение о передаче Турции кораблей этого типа правительство США приняло в середине 1992 г. Соответствующий законопроект был принят Конгрессом в июне 1993 г. Muavenet передали ВМС Турции 12 сентября 1993 г., Adatepe - 27 сентября 1993 г., Kocatepe - 28 августа 1993 г., Zafer-30 августа 1993 г., Trakya - б мая 1994 г., Karadeniz - 20 мая 1994г., Еде - 27 мая 1994 г. и Akdeniz - 3 июня
1994 г. Корабли относятся к многоцелевым фрегатам ВМС США типа Knox, строившимся в период с 1969 по 1975 гг. В 1998 г. для разборки на зап. части Турции были переданы фрегаты W. S. Sims (FF 1059), Paul (FF 1080) и Miller (FF 1091). Работы по модернизации в 1979 г. увеличили водоизмещение фрегатов этого типа на 9,1 т. При этом были увеличены ангар и ВПП, ЗУР «Sea Sparrow» заменили на ЗАК «Vulcan/Phalanx». Система Link 11 была установлена после передачи кораблей Турции.
Тип Bandirma (А69) - 6 единиц

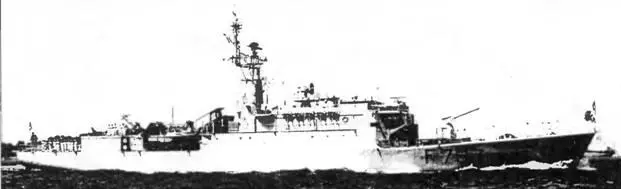

ФРЕГАТ BOZCAADA
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Bandirma (б Quartier Maitre Anguetil, F 786) • Ф. «Lorient Naval Dockyard)), Лориан 01 08.75 07.08.76 04.02.78
Bozcaada (б. Commandant de Pimodan, F 787) • To же 01.09.75 07.08.76 20.05.78
Bodrum (б. Commandant Drogou, F 783) • To же 01.10.73 30.11.74 30.09.78
Beycoz (,. D'Estienne D'Orves, F 781) 1*• To же 01.09.72 01.06.73 10.09.76
Bart in (б. Amyot d'Inville, F 782) • To же 01.09.73 30.11.74 13.10.76
Bafta (б. Second Maitre, Le Bihan F 7881* • To же 01.11.76 13.08.77 07.07.79
1* Войдет в состав ВМС Турции в 2002 г .
Водоизмещение, т:
стандартное… 1175
полное… 1250
Главные размерения, м:
длина наибольшая…80,5
ширина наибольшая… 10,3
осадка при полном водоизмещении…5,5
Главная энергетическая установка:
тип…дизельная
количество х тип ДА,-
- суммарная мощность, л.с…2x12 РС2 V 400- 12 000
количество гребных винтов…2 ВРШ
Скорость хода наибольшая, уз…23
Дальность плавания, мили:
ходом 18 уз… 3 000
ходом 15 уз… 4 500
Экипаж, чел. (в том числе офицеров)
+ морская пехота…90 (7)-1-18
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса…«Exocet»
количество ПУ х направляющих (тип ПУ)…2x2 (ТПК)
боекомплект…4 ПКР ММ 38
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)… 1 x 1 - 100/55 (мод. 1968 CADAM)
боекомплект…,… 150
количество АУ х стволов (тип АУ)…2 х 1 - 20-мм GIAT
количество АУ х стволов…4 х 1 - 12,7-мм
резервная ОЭСУ…«Panda» Mk 2
Противолодочное:
количество ТА х труб…2x2 - 533-мм
тип торпед…L5
СУ…DLT-L4C
количество РБУ х стволов (тип РБУ)…1 х б -375-мм («Creusot-Loire» Mk 54)
боекомплект…24 РГБ
Радиоэлектронное:
БИУС… «Siracuse 2»
РЛС обнаружения ВЦ и НЦ…DRBV 51А
РЛС навигационная…тип 1226
СУ оружием по ВЦ и НЦ общекорабельная… «Vega» с РЛС DRBC 32Е
средства РТР…ARBR 16
пассивные средства РЭП
(количество ПУ х направляющих)… «Dagaie» (2 х 10- 12,7-мм)
система космической связи…SATCOM
ГАС с подкильной антенной…DUBA-25 «Tarpon»
система противоторпедной защиты…SLQ-25 «Nixie»
Соглашение о продаже Турции шести французских фрегатов типа D'Estienne D'Orves (пр. А69) было подписано в конце 2000 г. Передача кораблей осуществляется в три этапа. В середине 2001 г. ВМС Турции будут переданы три корабля, выведенные в резерв ВМС Франции в 1999 г.: Quartier Maitre Anquetil, Commandant de Primodan и Commandant Drogou. В начале 2002 г., после ремонта ЭУ, движителей и систем оружия, ВМС Турции будут переданы D'Estienne D'Orves и Amyoit d'Inville. Шестой фрегат - Second Maitre Le Bihan пока находится в составе ВМС Франции, но к 2002 г. он будет выведен из состава флота и передан Турции. Названия кораблей в составе ВМС Турции уже объявлены (см. табл.). ПКР «Exocet» ММ 38 будут приобретены отдельно. Стоимость контракта -60 млн. долларов (фрегаты имеют
25-летний срок службы), ремонтных работ - 150 млн. долларов. Эти фрегаты должны заполнить нишу в составе ВМС Турции, пока не будут построены новые корветы по программе «МП Gem». В ВМС Франции эти корабли классифицируются как «Avisos». Вся серия вошла в строй в 1976-1985 гг. Предназначены для противолодочных операций в прибрежной зоне и патрулирования в заморских владениях Франции. Автономность по запасам провизии - 30 дней. (Более подробно о конструкции кораблей этого типа см. раздел о фрегатах ВМС Франции).
Тип Berk - 1 единица
ФРЕГАТ BERK
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Berk F 359 «Golcuk», Измит 09.03.67 25.06.71 12.07 72
Водоизмещение, т:
стандартное…1450
полное… 1950
Главные размерения, м:
длина наибольшая…95,0
ширина наибольшая… 11,8
осадка при полном водоизмещении…5,5
Главная энергетическая установка:
тип…дизельная
количество х тип ДД -
- суммарная мощность, л.с…4 х «Fiat-Tosi» 3 -016RSS -24 000
количество гребных винтов… 1
Скорость полного хода, уз…25
Экипаж, чел. (в том числе офицеров)… 164 (16)
Вооружение:
Универсальный артиллерийский комплекс:
количество АУ х стволов (тип АУ)…2 х 2 - 76/50 (Мк 33)
СУ…2 х Мк 63 GFCS с РЛС двух SPG 34
Противолодочное:
количество ТА х труб (тип ТА)…2 х 3 -324-мм (Мк 32 мод. 5)
тип торпед… Мк 46 мод. 5
количество РБУ х стволов -тип РБУ… 1 х 24- 185-мм Мк 10 «Hedgehog»
количество бомбосбрасывателей… 1
Авиационное:
количество х тип вертолетов…1 х АВ 212ASW
оборудование ВПП…светотехническое
Радиоэлектронное:
РЛС обнаружения ВЦ…SPS-40
РЛС обнаружения НЦ…SPS-10
РЛС навигационная…ТМ 1226
пассивные средства РЭП…WLR-1
ГАС с подкильной антенной… SQS-29/31
Серия кораблей из двух единиц построена на турецких верфях. Представляют собой модификацию американских фрегатов типа Claud Jones. К настоящему времени первый корабль устарел и используется в качестве учебного. Второй корабль - Peak выведен из состава ВМС.
УКРАИНА
