активные средства РЭП…SLQ-32 (V) 2
пассивные средства РЭП…SRBOC (2 х 6 ПУ Мк 36)
TACAN…URN 25
ГАС с антенной в бульбовом обтекателе…AN/SQS-53B
система противоторпедной защиты… Т-Мк 6/«Fanfare» или SLQ-25/«Nixie»
Три фрегата типа Oliver И. Perry были переданы ВМС Турции в середине 1996 г. До этого момента они длительное время находились в резерве ВМС США. Конструктив, но они относятся к первой (не модернизированной по программе LAMPS III) серии фрегатов Oliver И. Perry и не предназначены для базирования вертолета S-70B (для этого требуется расширение ВПП). В 2002 г. их планируется модернизировать по программе LAMPS III. Gaziantep передали Турции 24 июля 1998 г., Gelibolu и Gokceada - 1 января 1999 г., Gemlik и Giresun - 24 июля 1998 г. Шестой однотипный корабль Duncan (FFG 10) передали для разборки на запчасти. В 2000 г. был передан еще один корабль- John A. Moore (FFG 19).

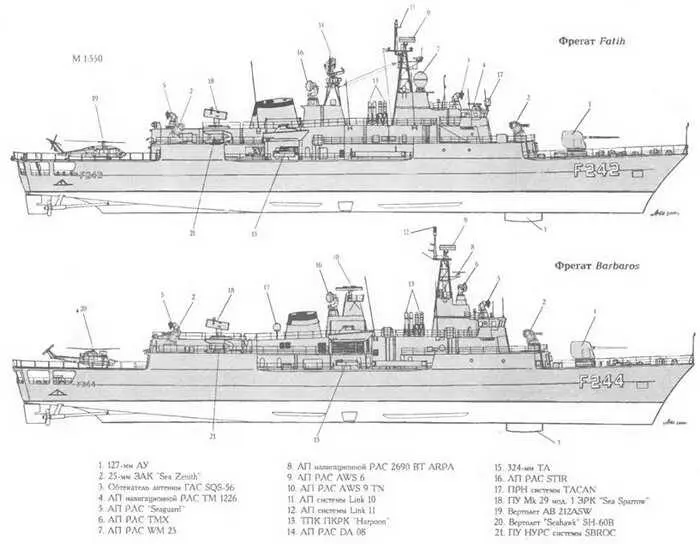

Тип Barbaros (мод. МЕКО 200 TN серий II А и II В) - 4 единицы

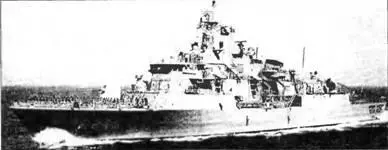

ФРЕГАТ ORUCREIS (серии II А)
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Barbaros 1*F244 Ф. «Blohm und Voss», Гамбург 18.03.93 29.09.93 16.03.95
Orucreis 1*F 245 Ф. «Golcuk», Коцаели 15.09.93 28.07.94 10.05.96
Salihreis F 246 Ф. «Blohm amp; Voss», Гамбург 24.07.95 26.09.97 17.12.98
Kemalreis F247 Ф. «Golcuk», Коцаели 04.04.97 24.07.98 01.04.00
1* Серия II А .
2* Серия II В .

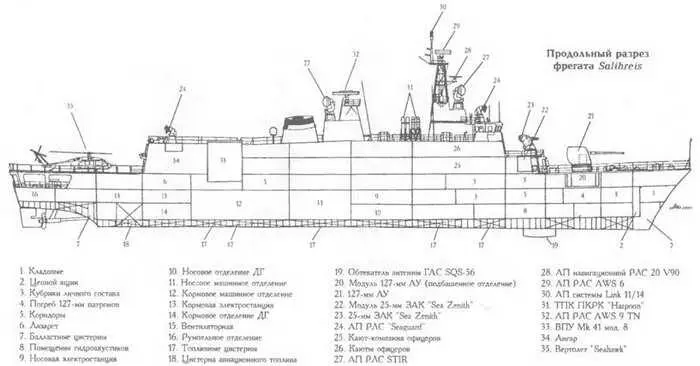

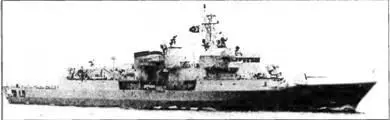

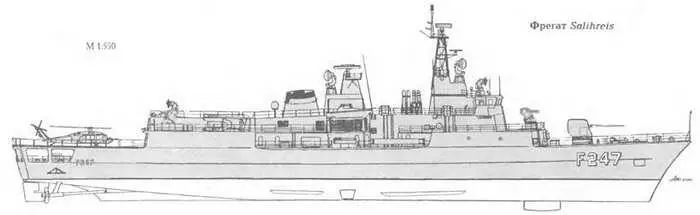

ФРЕГАТ SALIHREIS (серии II В)
Водоизмещение, т:
стандартное…2810
полное…3350 1*, 3400 2*
Главные размерения, м:
длина наибольшая (но КВЛ)… 116 (106,9), 118 2*
ширина наибольшая…14,8
осадка при полном водоизмещении… 4,3
Главная энергетическая установка:
тип…дизель-газотурбинная,
только с раздельной работой двигателей
количество х тип ГТД -
- суммарная мощность, л.с…2 х LM 2500 - 60 000
количество х тип ДД-
- суммарная мощность, л.с. 2 х MTU 16V 1163 ТВ83- 11 780 количество гребных винтов…2 ВРШ
Скорость хода наибольшая, уз:
наибольшая… более 32
оперативно-экономическая… более 18
Дальность плавания ходом 18 уз, мили…4 100
Экипаж, чел.
(в том числе офицеров) + авиагруппа… 200 (22) + 9
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса…«Harpoon»
количество ПУ х направляющих (тип ПУ)…2x4 (ТПК)
боекомплект…8 ПКР RGM-84A
СУ…SWG-1A
Зенитный ракетный комплекс:
количество х тип комплекса… 1 х «Sea Sparrow»
количество ПУ х направляющих (тип ПУ)…1x8 (Мк 29 Mod 1) 1*,
1 х 16 (ВПУ Мк 41 mod 8) 2*
боекомплект…24 «Aspide» или RIM-7P 64 ЗУР ESSM 2*
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)… 1 х I - 127/45 (Мк 45 мод. 1)
СУ…WM 25 с одной или двумя РЛС STIR
количество АУ х стволов (тип АУ)…3 х 4 -25-мм («Sea Zenith»)
СУ… «Cosys» в обеспечении
двух РЛС «Seaguard»
резервная ОЭСУ…2 х «Albis»
Противолодочное:
количество ТА х труб (тип ТА)…2 х 3- 324-мм (Мк 32 мод. 5)
тип торпед…Мк 46 мод. 5
Авиационное:
количество х тип вертолетов… 1 х АВ 212ASWpl\h 1 х "Seahawk" SH-60B
системы LAMPS III 1 х АВ 212ASW или I х "Seahawk" S-70 2*
оборудование ВПП.…светотехническое
с системой принудительной посадки RAST
тип ангара…стационарный, палубный
Радиоэлектронное:
БИУС… STACOS мод. 3 -TACTIC OS FD мод. 3
с системой Link II 1*, с Link И/14 2*для WSC 3V(7) S АТС ОМ
РЛС обнаружения ВЦ… AWS 9 TN (тип 996)
РЛС обнаружения ВЦ и НЦ…AWS 6
РЛС навигационная…2690 ВТ ARPA,ф, 20 V90 2*
РЛС УО… 1 или 2 х STIR
активные средства РЭП…2 «Loral Hycor» '*, «Cutlass»/«Scorpion» 2*
пассивные средства РЭП
(количество ПУ х направляющих)…SRBOC Мк 36 мод. 158 (2 х 6- 130-мм) 1*
«ALEX» с 2 ПУ Мк 137 2*
ГАС с подкильной антенной…SQS-56
система противоторпедной защиты… SLQ-25A/ «Nixie»
1* Серия II А .
2* Серия II В
Решение о заказе пятого и шестого фрегатов типа МЕКО 200 TN правительство Турции приняло 19 января 1990 г. Первоначально они должны были повторять фрегат типа Yavuz, но специалисты турецких ВМС потребовали переработать проект. Это объясняется тем, что Yavuz имеет сравнительно низкие параметры остойчивости, небольшой боекомплект ЗУР и несовершенную БИУС STACOS-TU.
В результате проектные работы над новым кораблем, известным как тип мод. МЕКО 200 TN серии ПА, фирма «Blohm amp; Voss» завершила лишь в июне 1992 г. 14 декабря 1992 г. последовал заказ еще на два фрегата, но уже серии ИВ. Как и в случае с типом Yavuz, их строили на турецких верфях по немецкой технологии.
Фрегаты МЕКО 200 TN серии ПА отличаются от серии I составом ЭУ, РЭВ (в первую очередь, БИУС), полной защиты цитадели от ОМП; экипаж возрос до 200 чел, Число функциональных модулей увеличено и включает 5 оружейных, 15 электронных, 8 машинных и 2 мачтовых модуля.
Благодаря возросшему водоизмещению (за счет увеличенных размеров корпуса) Barbaros несет такое же вооружение, как и прототип, имеет лучшие мореходные качества. Кроме того,
БИУС STACOS-TU заменили на более совершенную TACTICOS FD мод. 3* Благодаря ГЭУ только с раздельной работой двигателей удалось увеличить скорость полного хода до 32 уз. Отбор мощности с ГТД на линии валов производится посредством системы малошумных редукторов. ДД обеспечивают крейсерский ход через гидромуфты и самосинхронизирующиеся муфты. Каждый из ДД может работать на любую из линий валов при помощи перекидной передачи. Управление и контроль за работой всех главных либо вспомогательных механизмов и систем полностью автоматизированы.
Контракт на строительство фрегатов серии ИВ был окончательно утвержден в 1994 г. В отличие от фрегатов серии НА, на них установили ВПУ Мк 41 мод. 8 на 16 ракет RIM-7P NATO «Sea Sparrow» (в дальнейшем - 64 «Evolved Sea Sparrow»). Вместо директора ТМХ установлена еще одна РЛС STIR (данные выводятся на консоли управления МОС Мк 2). Вместо системы РЭП SRBOC Мк 158 установлена система ALEX. Усовершенствованная система навигации имеет в своей основе две системы инерциальной навигации «Raytheon Anschutz MINS». На кораблях серии ПА ВПУ Мк 41 мод. 8 будет установлена при модернизации.
Тип Yavuz (МЕКО 200 TN серии I) - 4 единицы

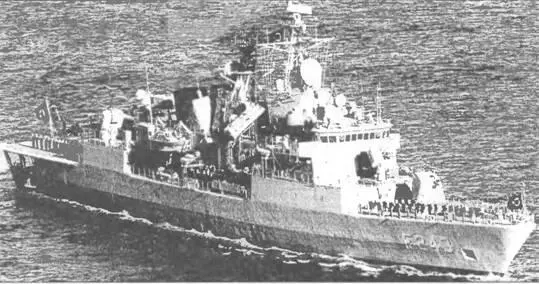

ФРЕГАТ YILDIRIM
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Yavuz F240 Ф. «Blohm amp; Voss», Гамбург 30.05.85 07.11.85 17.07.87
Turgutreis (до 14 февраля 1988 г. Turgut) F 241 Ф. «Howaldtswerke»r Киль 20.05.85 30.05.86 04.02.88
Fatih F 242 «Golcuk»(Измит 01.01.86 24.04.87 28.08.88
Yildirim F243 To же 24.04.87 22.07.88 17.11.89
