Корабли типа Kang Ding предназначены для поиска и борьбы с подводными лодками как самостоятельно, так и в составе корабельных группировок. Кроме того, они способны д\и-тельное время нести патрульную службу, охрану экономической зоны, эскортировать конвои и наносить удары по надводным кораблям противника в условиях угрозы со стороны средств воздушного нападения.

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Chin Yang (6. Robert E Peary, FF 1073) 932 Ф. «Lockheed Shipbuilding» 20.12.70 23.06.71 23.09.72

Fong Yang (б. Brewton, FF 1086) 933 Ф. «Avondale Shipyards)) 02.10.70 24.07.71 08.07.72

Feng Yang (6. Kirk, FF 1087) 934 To же 04.12.70 25.09.71 09.09.72

Lan Yang (б. Joseph Hewes, FF 1078) 935 To же 15.05.69 07.03.70 22.04.71

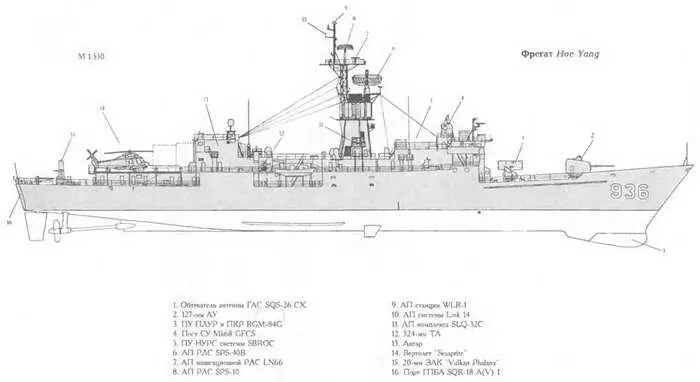

Hae Yang (б. Cook, FF 1083) 936 To же 20.03.70 23.01.71 18.12.71

Hwai Yang (б. Barbey, FF 1088) 937 To же 05.02.71 04.12.71 11.11.72

Ning Yang (б. Aylwin, FF 1081) 938 To же 13.11.69 29.08.70 180971

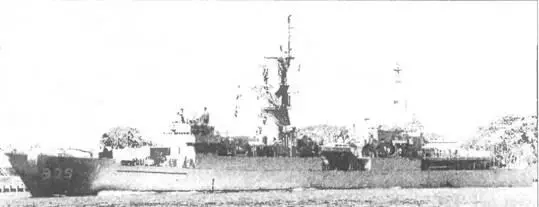

Yi Yang (б. Pharris, FF 1094) 939 To же 11.02.72 16.12.72 26.01.74

Водоизмещение, т:

стандартное…3 011

полное… 4 220, 3877 1*

Главные размерения, м:

длина наибольшая…134

ширина наибольшая….14,3

осадка при полном водоизмещении… 4,6

осадка наиболее выступающей частью…7,8

Главная энергетическая установка:

тип…ПТУ

количество х тип ТЗА-

- суммарная мощность, л.с… 1 х «Westinghouse» - 35 000

количество х тип главных котлов

(параметры пара)… 2 х «Babcock amp; Willcox» (84,4 кг/см2; 510 С)

количество гребных винтов…1 ВФШ

Скорость хода наибольшая, уз. 27

Дальность плавания

ходом 20 уз на одном котле, мили… 4 000

Экипаж, чел. (в том числе офицеров)…288 (17), включая авиагруппу

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Harpoon»

ПУ…2 направляющие в Мк 112 ПАРК

СУ… SWG-1A «Harpoon» LCS

Противолодочный ракетный комплекс

тип комплекса…ASROC

количество ПУ х направляющих (тип ПУ)…,…1x8 (Мк 112)

боекомплект…8 ПКР RGM-84A+8 ПЛУР RUR-5

Зенитный комплекс:

количество х тип комплекса… 4 х «Stinger»

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 2 x 1 - 127/54 (FMC Мк 42 мод. 9)

СУ…Мк 68 с РЛС SPG-53A/D/F

количество АУ х стволов (тип АУ).. 1x 1 -20/76 (Мк 15 «Vulcan/Phalanx») количество АУ х стволов (тип АУ)…4 х 1-20-мм (тип 75)

Противолодочное:

количество ТА х труб (тип ТА)…2 х 2-324-мм (Мк 32 мод. 9)

тип торпед…Мк 46 мод. 5

СУ противолодочным оружием…Мк 114 мод. 16

Авиационное:

количество х тип вертолетов…1 х «Seasprite» SH-2F системы LAMPS I

(или 1 MD500)

оборудование ВПП… светотехническое тип ангара…телескопический

Радиоэлектронное:

БИУС… FRISTS с Link 14

(может быть установлена Link W)

РЛС обнаружения ВЦ… SPS-40B

РЛС обнаружения НЦ… SPS-10 или SPS-67

РЛС навигационная…LN66

ПРН обнаружения ИК сигналов…UPX-12

средства РТР…WLR-1, WLR-6

активные средства РЭП…SLQ-32 (V)2

пассивные средства РЭП

(количество ПУ х направляющих)… SRBOC Мк 36 (2 х 6- 130-мм)

ГАС с антенной в бульбовом обтекателе…SQS-26 СХ

ГАС с ГПБА…SQR-18A (V)l

система противоторпедной защиты…ТМК6 «Fanfare»/SLQ-25/«Nixie»

TACAN…SRN-15

1* На № 932 и 935 .

Ching Yang был передан Тайваню 2 июля 1993 г., Fong Yang-23 июля 1993 г., Feng Yang - 6 августа 1993 г., Lan Yang - 30 июня 1994 г., Hae Yang - З марта 1994 г., Hwai Yang - 3\ мая 1995 г.(Ning Yang и Yi Yang-\ марта 1999 г. Они относятся к многоцелевым фрегатам ВМС

США типа Knox (см. раздел о фрегатах ВМС Греции и Турции), строившихся в период с 1969 по 1975 гг. Hae Yang является флагманским кораблем 168-й патрульной эскадры. Предполагается перевооружить корабли вертолетами «Seasprite».

Турция -одно из немногих государств членов NATO, имеющих неразрешенные территориальные и другие проблемы с сопредельными государствами. Исторически одним из главных ее противников является также член NATO -Греция. Это сделало невозможным усиление или модернизацию ВМС одной страны, без адекватных действий со стороны другой. Учитывая стратегическое положение страны модернизация ВМС Турции осуществлялась как за счет национального бюджета, так и за счет средств NATO. При этом Турция зачастую эксплуатировала советскую (российскую) угрозу только в собственных интересах

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

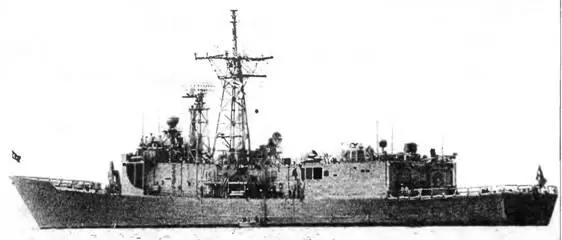

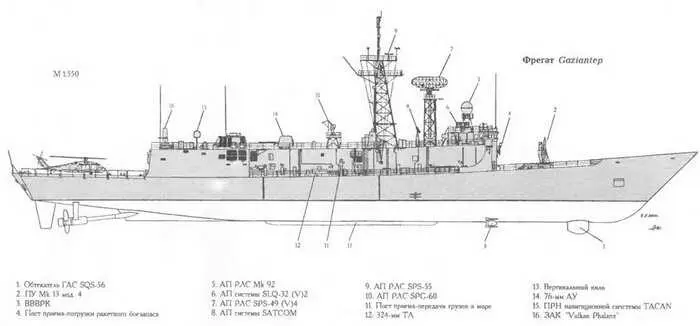

Gaziantep (б. Chfton Sprague, FFG 16) F 490 Ф. «Bath Iron Works", Бат 30.09.79 16.02.80 21.03.81

Giresun (б. Antrim, FFG 20) F 491 Ф. «Todd Shipyards Corporation)), Сиэтл 21.06.78 27.03.79 26.09.81

Gemlik (б. Flatley, FFG 21) F 492 Ф. «Bath Iron Works», Бат 13.11.79 15.05.80 20.06.81

Gokceada (б. Mahlon 5. Tisdale, FFG 27) F 493 Ф «Todd Shipyards Corporation)), Сан-Педро 19.03.80 07.02.81 27.11.82

Gelibolu (б. Reid, FFG 30) F 494 To же 08.10.80 27.06.81 19.02.83

(6. John A Moor, FFG 19) F495 To же 19.12.78 20.10.79 14.11.81

Водоизмещение, т:

стандартное… 3 045

полное… 3 638

Главные размерения, м:

длина наибольшая (по КВЛ)… 135,64 (124,4)

ширина наибольшая…13,7

осадка при полном водоизмещении… 4,52

осадка наиболее выступающей частью…7,48

Главная энергетическая установка:

тип…газотурбинная (форсажная + маршевая)

количество х тип ГТД -

- суммарная мощность, л.с.… 2 х GE LM 2500 - 41 ООО

количество гребных винтов…1 ВРШ

количество ВДРК -

- суммарная мощность, л.с…2 - 650

Скорость хода, уз:

наибольшая…29

под ВДРК…6

Дальность плавания ходом 20 уз, мили… 4 500

Экипаж, чел.

(в том числе офицеров) + авиагруппа…206 (13), 19

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Harpoon»

Зенитный ракетный комплекс:

тип комплекса…{(Standard SM-1»

количество ПУ х направляющих (тип ПУ)…lxl (Мк 13 мод. 4)

боекомплект (тип ПКР и ЗУР)…40 (RGM-84C и RIM-66E)

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 х 1 - 76/62 (Мк 75 «ОТО Ме1ага»)

количество АУ х стволов (тип АУ)… 1 х 1 - 20/76 (Мк 15 «Vulcan/Phalanx»)

ОЭСУ…Мк 24

количество АУ х стволов (тип АУ)…дополнительно 4 х 12,7-мм пулеметов

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед…Мк 46 мод. 5

Авиационное:

количество х тип вертолетов… 1 х S-70B «Seahawk» (после 2002 г.)

оборудование ВПП…светотехническое с

системой принудительной посадки RASТ

тип ангара… стационарный, палубный

Радиоэлектронное:

БИУС…NTDS с системами Link 11

и Link 14, S АТС ОМ

РЛС обнаружения ВЦ…AN/SPS-49 (V) 4

РЛС обнаружения НЦ и навигации…AN/SPS-55

РЛС навигационная…«Furuno»

система целеуказания…WDS Мк 13/2

СУ оружием общекорабельная…SWG-1 «Harpoon» LCS

с РЛС Мк 92 mod 4 WCS с CAS (комбинированная антенная система для ПКР и АУ) и РЛС STIR для ЗРК
