Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

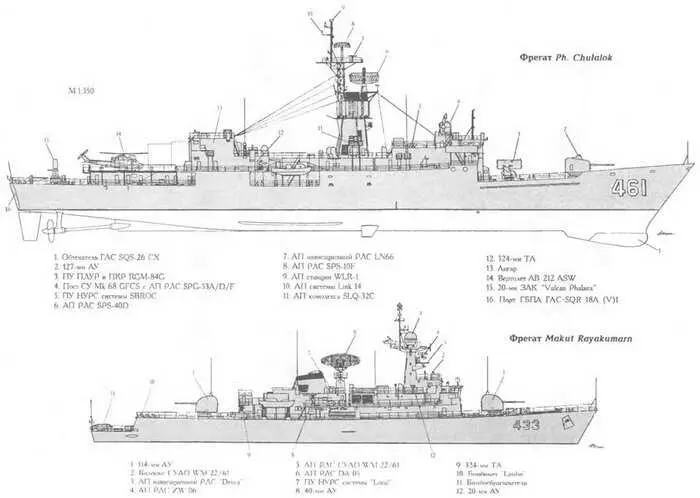

ФРЕГАТ PHUTTA YOTFA CHULALOK

Название № Завод-строитель Закладка Спуск но воду Вступление в строй

Phuttha Yotfa Chulalok (б. Truett) 461 (6. FF 1095) Ф. «Avondale Shipyard)) 27.04.72 03.02.73 01.06.74

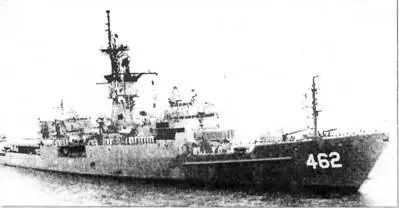

Phuttha Loetia Naphalai (б. Ouellet) 462 (6. FF 1077) To же 15.01.69 17.01.70 12.12.70

Водоизмещение, т:

стандартное…3 011

полное… 4 260

Главные размерения, м:

длина наибольшая…134

ширина наибольшая… 14,3

осадка при полном водоизмещении… 4,6

осадка наиболее выступающей частью…7,8

Главная энергетическая установка:

тип…,.. ПТУ

количество х тип ТЗА-

- суммарная мощность, л.с… I х «Westinghouse)) - 35 000

количество х тип главных котлов

(параметры пара)… 2 х «Babcock amp; Willcox» (84,-1 кг/см2; 510 С)

количество гребных винтов.…1 ВФШ

Скорость хода наибольшая, уз…27

Дальность плавания ходом 20 уз, мили… 4 ООО

Экипаж, чел. (в том числе офицеров)… 288 (17)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Harp о on»

ПУ… 2 направляющие в Мк 112 ПАРК

СУ… SWG-IA «Harpoon» LCS

Противолодочный ракетный комплекс:

тип комплекса… ASROC

количество ПУ х направляющих (тип ПУ)… 1 х 8 (Мк 112)

боекомплект… 8 ПКР RGM-84G + 8 ПЛУР RUR-5A

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…2х 1 - 127/54 (Мк 42 мод. 9)

СУ…Мк 68 GFCS

в обеспечении РЛС SPG-53A/D/F количество АУ х стволов (тип АУ)…1 х 1 -20-мм (Мк 15 «Vulcan Phalanx»)

Противолодочное:

количество ТА х труб (тип ТА)…2x2 - 324-мм (Мк 32 мод. 5)

тип торпед… Мк 46 мод. 5

СУ противолодочного оружия… Мк 1 14 мод. 16

Авиационное:

количество х тип вертолетов…I х «Sea Sprite» SH-2G или I х «Ве11» 212 ASW

оборудование ВПП…светотехническое

тип ангара…телескопический

Радиоэлектронное:

БИУС… FRISTS с системой Link 11

РЛС обнаружения ВЦ… SPS-40B

РЛС обнаружения НЦ… SPS-10 или SPS-67

РЛС навигационная…LN66

ПРН системы TACAN…SRN-15

комплекс РЭБ…SLQ-32 (V)2

ПРН обнаружения ИК сигналов UPX-12

пассивные средства РЭП

(количество ПУ х направляющих)… SRBOC Мк 36 (2х 6- 130-мм)

активные средства РЭП…SLO-32 (V) 2

ГАС с антенной в бульбовом обтекателе…SOS-26 СХ

Фрегаты этого типа относятся к многоцелевым фрегатам ВМС США типа Knox, строившимся в период с 1969 по 1975 гг. (см. раздел о фрегатах ВМС Греции, Тайваня и Турции). Корабли были проданы в соответствии с договором, заключенным в марте 1994 года Phutta Loetia Naphalai передали Таиланду 30 июля 1994 г., а Phutta Yotfa Chulalok -19 августа 1996 г.

ФРЕГАТ МАК LIT RAJAKUMARN

Название № Завод-строитель Закладка Спуск на воду Вступление в строй Примечания

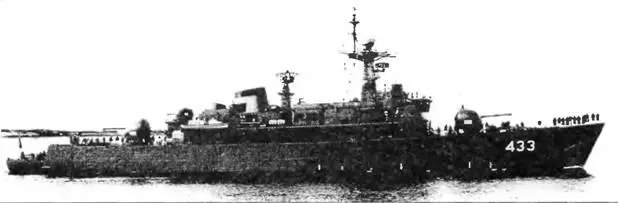

Makut Rajakumarn (б. №7) 433 Ф. «Yarrow Shipbuilders)), Глазго 11.01.70 18.11.71 07.05.73 Заказан 21.08.69

Водоизмещение, т:

стандартное…,.1650

полное… 1900

Главные размерения, м:

длина наибольшая…97,6

ширина наибольшая… 11

осадка при полном водоизмещении…5,5

Главная энергетическая установка:

тип…дизель-газотурбинная,

…только с раздельной работой двигателей

количество х тип форсажных ГТД-

- суммарная мощность, л.с…1 х ТМЗВ - 22 500

количество х тип маршевых ДА,-

- суммарная мощность, л.с…1 х 12 «Crossley - Pielstik» РС2.2 V 400 - 6 000

количество гребных винтов…2 ВРШ

Скорость хода, уз:

наибольшая под ГТД…26

наибольшая под дизелями… 18

Дальность плавания, мили:

ходом 18 уз… 5 000

ходом 26 уз… 1200

Экипаж, чел. (в том числе офицеров)… 140 (16)

Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…2x1 - 1 14/55 (Мк 8 «Vickers»)

количество АУ х стволов (тип АУ) 2 у 2 - 40/70 («Bofors»)

СУАО… WM 22/61

количество АУ х стволов (тип АУ)… 2 х 1-20-мм («Oerlikon»)

Противолодочное

количество ТА х труб (тип ТА)… 2 * 3-324-мм (PMW 49А)

тип торпед…Мк 46

количество РБУ х труб (тип РБУ)… 1 х 3 - 305-мм («Limbo» Mk 10)

количество бомбосбрасывателей…1

Радиоэлектронное:

БИУС…«Sewaco ТН»

РЛС обнаружения ВЦ и НЦ…DA 05

РЛС обнаружения НЦ… ZW 0Ь

РЛС навигационная «Decca»

средства РТР… WLR-1

активные средства РЭП… «Newton»

пассивные средства РЭП…2 х «Loral» Mk 135

ГАС с подкильной антенной…DSQS-21C

1* Находится не в работоспособном состоянии

Контракт на постройку многоцелевого фре-гата для ВМС Таиланда был подписан с фирмой «Yarrow Shipbuilders)) 25 августа 1969 г. Он предназначен для несения патрульной службы, охраны экономической зоны, эскортирования конвоев и борьбы с ПЛ противника в условиях угрозы со стороны средств воздушного нападения. Кроме того, фрегат может выполнять функции флагмана оперативного соединения, наносить удары по береговым объектам и оказывать огневую поддержку десантам. Корпус стальной, сварной, с двойным дном на всем протяжении. Разделен водонепроницаемыми переборками на 12 отсеков. Междонное пространство используется в качестве топливных и масляных цистерн. Кроме того, там находятся цистерны пресной воды. Непотопляемость обеспечивается при затоплении двух любых смежных отсеков. Нижний ярус надстройки изготовлен из стали, а второй, мачты и ходовой мостик -из легких сплавов. ГЭУ расположена одном отсеке, что снижает боевую живучесть корабля. Она не предусматривает совместную работу ГТД и ДД, которые работают на ВРШ через общий редуктор. Перед МО и позади него находятся отсеки с четырьмя ДГ (по два в каждом) мощностью по 410 кВт.

В феврале 1984 г. на корабле произошел пожар, приведший к полному разрушению ГТД, который пришлось заменить. Затем демонтировали ЗРК «Sea Cat» и установили новые РЭВ. В 1997 г. на месте ЗРК установили 40-мм АУ «Bofors)), а ТА установили по бортам. Одновременно был оборудован новый автоматизированный пост управления в МО и центральный распределительный щит, демонтировали ЗРК «Sea Cat», а также заменили часть РТВ. Эти работы провели в Глазго на верфи фирмы-строителя. В 1997 г. на корабле установили 324-мм ТА, а на месте ЗРК «Sea Cat» - 40-мм АУ «Bofors». Также планировалось заменить бомбомет на 324-мм ТА для противолодочных торпед. Ввиду финансовых ограничений корабль не перевооружили Большая степень автоматизации корабля позволила существенно сократить экипаж. В настоящее время фрегат используется в качестве флагмана соединения фрегатов китайской постройки (типов 025Т, 053ИТ и 053НТ[Н)) и в качестве учебного судна.
