Главная энергетическая установка:

тип…дизель-газотурбинная,

только с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с…2 х LM 2500 - 44 250

количество х тип ДД,-

- суммарная мощность, л.с…2 х MTU 16V 1163 ТВ83- 11 780

количество гребных винтов…2 ВРШ

Скорость хода наибольшая, уз…32

Дальность плавания ходом 18 уз, мили…4 ООО

Экипаж, чел. (в том числе офицеров)… 150 (22)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Harpoon»

количество ПУ х направляющих (тип ПУ)…2x4 (ТПК)

боекомплект… 8 ПКР RGM-84C

СУ…SWG-1A в обеспечении РЛС STIR

Зенитный ракетный комплекс:

тип комплекса… «Sea Sparrow»

количество ПУ х направляющих (тип ПУ)… 1x8 (ВПУ Мк 41 мод. 5)

боекомплект…8 ЗУР RIM-7M

СУ…Мк 91 мод. 3

Артиллерийские комплексы: универсальный -

- количество АУ х стволов (тип АУ) 1 x 1 - 127/45 (Мк 45 мод. 2) количество АУ х стволов (тип АУ)…2 х 2 - 37/63 (тип 76А)

РЛС УО…тип 374 G

резервная ОЭСУ…JM-83H

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3- 324-мм (Мк 32 мод. 5)

тип торпед… Мк 46 мод. 5

Авиационное:

количество х тип вертолетов… 1 х «Sea Sprite» SH-2F

или 1 х «Sikorsky» S-70B7

оборудование ВПП… светотехническое

тип ангара…стационарный, палубный

Радиоэлектронное:

РЛС обнаружения ВЦ…LW 08

РЛС обнаружения ВЦ и НЦ…тип 360

РЛС навигационная…SPS-64 (V)5

СУ ЗРК и артиллерии… Мк 91 мод. 3 с двумя РЛС УО STIR

комплекс РЭБ…«Beta EW»

пассивные средства РЭП

(количество ПУ х направляющих)…тип 945 GPJ (4 х 26)

ГАС с подкильной антенной…SJD-7

Контракт на постройку в Китае двух фрегатов типа 25Т для ВМС Таиланда был заключен с концерном «China State S.B. Corporation)) (CSSC) 21 сентября 1989 г Проект является совместной разработкой ВМС Таиланда и CSSC. Поэтому по сравнению с китайскими фрегатами типа 053 на нем внедрен значительно больший объем вооружения, механизмов и оборудования западного производства, что значительно повысило боевые возможности кораблей при сравнительно невысокой стоимости их постройки. В части конструкции корпуса, состава и компоновки ГЭУ они в общих чертах повторяют китайский эсминец Luhu. Характерно, что оба корабля пришли в Бангкок (№ 421-в январе 1995 г., а № 422-в октябре 1995 г.), не имея вооружения (за исключением 37-мм автоматов) и части РТС (за исключением той, что была произведены в Китае). 37-мм автоматы планируется заменить на 40-мм фирмы «Breda» с системой управления огнем RTN-20 «Dardo».

Корабли этого типа предназначены для действий во главе с авианосцем Chakri Naruebet. Они способны наносить удары по надводным кораблям, отражать атаки средств воздушного нападения и вести борьбу с подводными лодками противника. Кроме того, фрегаты могут обстреливать береговые объекты и оказывать огневую поддержку десанту. Корпус корабля стальной, гладкопалубный, с двойным дном на всем протяжении. Водонепроницаемые переборки (доходящие до верхней палубы) делят его на 15 отсеков. ГЭУ расположена в трех смежных отсеках. Обе ГТД находятся в носовом, редукторы-в следующем, а ДД -в кормовом. Совместная работа ГТД и ДД на вал не предусмотрена. Фрегаты приспособлены для действий в условиях применения оружия массового поражения. Фрегат Taksin (F-422) использовался в качестве эскортного корабля таиландского авианосца Chakri Naruebet (построенного в Испании) во время его приемных испытаний и боевой подготовки в 1997 г. в испанских водах.

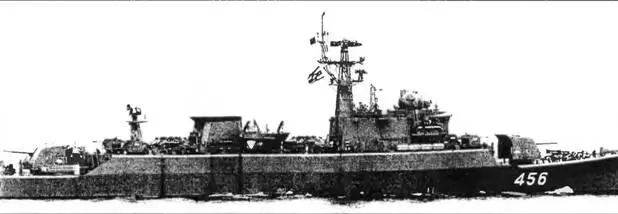

ФРЕГАТ BANGPAKONG

Название № Завод-строитель Закладка Спуск на воду Вступление в строи

Chao Phraya 455 ССЗ «Hudong», Шанхай 01.01.89 24.01.90 05.04.91

Bangpakong 456 To же 01.01.89 25.07.90 20.07.91

Krabury 457 To же 01.01.90 28.12.90 16.01.92

Saiburi 458 To же 01.01.90 27.08.91 04.08.92

Водоизмещение, т:

стандартное… 1676

полное… 1924

Главные размерен и я, м:

длина наибольшая…103,2

ширина наибольшая… 10,8

осадка при полном водоизмещении…,…3,1

Главная энергетическая установка:

тип…дизельная

количество х тип ДД -

- суммарная мощность, л.с…4 х 20V 1163 ТВ83-29 440

количество гребных винтов…2

Скорость хода наибольшая, уз…30

Дальность плавания ходом 18 уз, мили… 3 500

Экипаж, чел. (в том числе офицеров). 168 (22)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…YJ-1 (С-801)

количество ПУ х направляющих (тип ПУ)…4 х 2 (ТПК)

боекомплект… 8 ПКР YJ-1 (С-801)

РЛС сопровождения НЦ и УО ПКР. тип 352С «Fog Lamp»

Зенитный ракетный комплекс

тип комплекса… «Matra Sadral»

количество ПУ х направляющих (тип ПУ)…1x6 (HQ-61)

боекомплект (тип ЗУР)… 30 «Mistral»

Артиллерийские комплексы:

количество АУ х стволов…2 у 2 - 100/56 2*,1 х 2 - 100/56 1*

РЛС сопровождения МЦ и УО…,…«Sim Visor В» («Якорь-М»)

количество АУ х стволов (тип АУ)… 4 х 2 - 37/67 (В-11)

РЛС УО…тип 341 («Rice Lamp»)

Противолодочное:

количество РБУ х направляющих (тип РБУ). 2 х 5 - 252-мм (РБУ-1200)

боекомплект… 40 РГБ-12

количество штоковых бомбометов х тип… „… 2 х БМБ-2

Авиационное 3*:

количество х тип вертолетов… 1 х «Ве11 212» или «Sea Sprite» SH-2F

оборудование ВПП…светотехническое

Радиоэлектронное

БИУС… ZKJ-3

РЛС обнаружения ВЦ и НЦ… тип 354

РЛС навигационная… тип 1290

средства РТР… тип 923 (1)

активные средства РЭП…тип 981 (3)

пассивные средства РЭП

(количество ПУ х направляющих)… тип 945 (2 х 26) 6PJ

ГАС с подкильной антенной… ЕН 5

1* Предполагается к установке

2* На № 455 и № 456

3* На № 457 и № 458

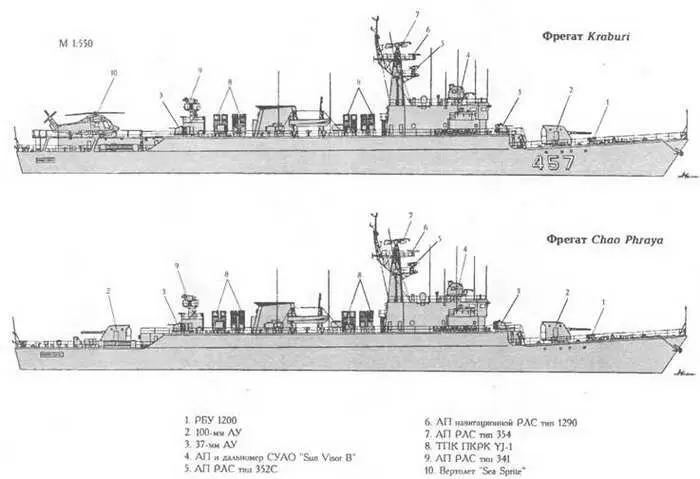

Контракт на постройку в Китае двух фрегатов типа Jianghu III (пр.053НТ) для ВМС Таиланда был заключен с концерном «China State S.B. Corporation)) (CSSC) 18 июля 1988 г. Еще два корабля планировали построить в Таиланде. Однако из-за технологических проблем их также построили в Китае. Chao Phraya и Bangpakong (пр.053НТ) по составу вооружения и конструкции корпуса практически полностью повторяют базовый проект. Различия заключаются в том, что на таиландских кораблях установлена БИУС ZKJ-3, которая создавалась в Китае при тесном сотрудничестве с немецкими специалистами. Кроме того, при содействии германских фирм были проложены общекорабельные системы, линии связи и коммуникации. Имеются различия в составе РТВ. Предполагается установка средств РЭБ итальянского производства. Два других фрегата: Krabury и Saiburi (тип Jianghu IV - пр. 053 НТ(Н)), изначально строились с ВПП для вертолетов. По мнению иностранных специалистов фрегаты типа Chao Phraya по своим боевым возможностям превосходит китайские, главным образом из-за более совершенного РТВ. В 1997 г. Krabury использовался в качестве эскортного корабля таиландского авианосца Chakri Naruebet.
