Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

Все «лицензионные» и большая часть передаваемых кораблей отличаются от прототипа составом вооружения. В настоящее время фрегаты типа Oliver И. Perry постепенно выводятся в резерв и затем продаются другим странам. По состоянию на январь 2001 г. один корабль передали Бахрейну, шесть (плюс один для запчастей)-Турции, четыре - Египту и два -Польше.

Oliver И. Perry имеет гладкопалубный корпус и развитую двухъярусную надстройку, в кормовой части которой находиться ангар для вертолетов. Корпус разделен на 11 водонепроницаемых отсеков и имеет три палубы. Набор - продольный. Он выполнен из тугоплавкой стали, а в районе форштевня, вертолетной площадки и главных механизмов -из высокопрочной стали HY-80. Помимо главных водонепроницаемых переборок на корабле имеются дополнительные переборки, обеспечивающие создание водонепроницаемых контуров для наиболее важного оборудования и систем, которые, с целью сведения к минимуму не симметричного затопления и связанного с этим чрезмерного крена, располагаются как можно ближе к диаметральной плоскости. Непотопляемость корабля обеспечивается при затоплении группы смежных отсеков (не более пяти) через пробоину длиной, равной 15% от длины всего корпуса. Погреба боезапаса, посты управления оружием и БИП имеют защиту из брони Kevlar. В носовой оконечности корпуса, для предотвращения заливаемости верхней палубы, установлен фальшборт. Надстройка изготовлена из алюминиево-магниевых сплавов и соединена с корпусом при помощи биметаллических планок. Система стабилизации включает в себя скуловые кили (длиной по 27,9 м) и вертикальный (килевой) стабилизатор. Фрегаты оборудованы для действий в условиях применения средств массового поражения. На Oliver И. Perry использована одновальная ГЭУ. Каждая из двух ГТД заключена в тепло-звукоизолирующий кожух и размещена на специальных платформах (модулях) вместе со всеми вспомогательными механизмами и оборудованием, включая противопожарную систему и 32 амортизатора Масса конструкции в сборке составляет 20,5 т. Двухступенчатый редуктор с передаточным отношением 20 имеет два встроенных пневматических тормоза для предотвращения авторотации неработающего двигателя. Линия вала снабжена пневматическим тормозом и вало-поворотным устройством. Переход на работу от одной ГТД на работу под двумя ГТД и наоборот обеспечивается с помощью самосинхронизирующихся муфт на ходу корабля. В целях снижения уровня подводного шума предусмотрена система подачи воздуха к лопастям винта. Выдвижные движительно-рулевые комплексы (ВДРК) предназначены для маневрирования в узкостях или гавани, а также для аварийного хода в случае выхода из строя ГЭУ Они размещены на расстоянии около 40 м от носовой оконечности. Электроэнергетическая установка состоит из четырех ДГ суммарной мощностью 4 000 кВт (трехфазный ток, 440 В, 60 Гц). ГЭУ и вспомогательные механизмы находятся в трех смежных водонепроницаемых отсеках, которые в максимально возможной степени смещены в корму, что позволило сократить длину линии вала до 28,7 м, повысить критическую скорость и снизить помехи работе подкильной ГАС.

Недостатками Oliver Н. Репу считаются наличие одной единой ПУ для ЗУР и ПКР, а также 76-мм АУ, которые имеют ограниченные сектора обстрела. Кроме того, фрегат имеет недостаточное количество средств самообороны от низколетящих ПКР и сравнительно низкую скорость хода. Хотя считается, что корабль может использовать свое оружие при шести бальном шторме, килевая и вертикальная качка на кормовых углах направления волны может оказаться неблагоприятной Дело в том, что в этом случае оголяется обтекатель подкильной ГАС, образуется днищевой слеминг и заливается корма. Все это затрудняет (или делает невозможным) использование бортовых вертолетов и снижает эффективность работы ГАС

В настоящее время имеется боевой опыт использования кораблей данного типа и связан он главным образом с действиями американского флота в Персидском заливе. Так, 17 мая 1987 г. фрегат Stark патрулировал возле объявленной правительством Ирака зоны боевых действий (от 65 до 85 миль северо-восточнее побережья Бахрейна). Один из самолетов Ирака сумел выпустить но кораблю с дистанции 11 миль две ПКР «Exocet» АМ-39. Они попали в левый борт Stark. Одна из них разорвалась в районе 100 шпангоута выше ватерлинии на уровне второй палубы. Погибло 37 человек. Из-за возникшего пожара корабль лишился электроэнергии и потерял ход. Таким образом, лишь одной сравнительно небольшой ракетой фрегат был полностью выведен из строя. Stark проходил восстановительный ремонт на верфи фирмы «Ingalls Shipbuilding)) и вошел в строй только в апреле 1989 г. Спустя год (16 апреля 1988 г.) в ходе несения боевой службы в Персидском заливе подорвался на мине фрегат Samuel Roberts. В результате взрыва была повреждена кормовая оконечность корпуса. Был поврежден киль и образовалась пробоина длиной свыше трех метров. Оба ГТД сорвало с фундаментов, образовались трещины в конструкциях надстройки. Несмотря на это, корабль, используя ВДРК, смог собственным ходом дойти до Бахрейна.

Таиланд обладает сравнительно крупными ВМС в своем регионе, что объясняется необходимостью решения целого ряда спорных территориальных вопросов с соседними государствами. Большинство из них связаны с континентальным шельфом и расположенными на нем островами.

В мирное время фрегаты осуществляют поддержку юрисдикции над подвластной экономической зоной и оказание помощи полиции в борьбе с контрабандой. Кроме того, периодически (раз в месяц) они передаются в распоряжение береговой охраны, где выполняют роль учебных судов. В военное время фрегаты будут объединены в корабельную группировку во главе с авианосцем Chakri Naruebet, которая предназначена для борьбы с надводными кораблями и подводными лодками противника, эскортирования конвоев и соединений, а также будут привлекаться в состав морских десантных сил в качестве кораблей охранения и огневой поддержки.

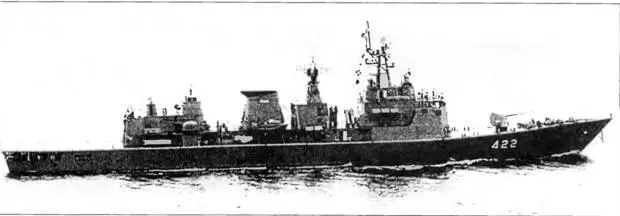

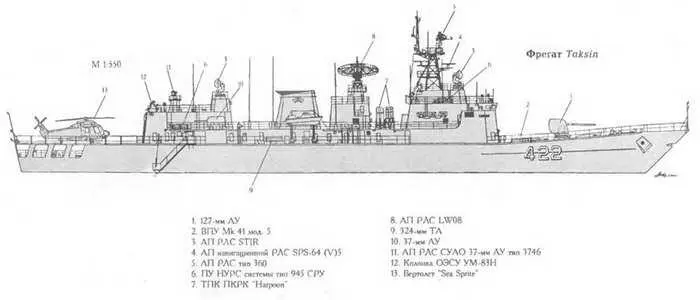

ФРЕГАТ TAKSIN

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Naresuan (б. № 621) 421 ССЗ «Zhonghau», Шанхай! 01.02.92 24.07.93 15.12.94

Taksin (б. № 622) 422 ССЗ «Zhonghau», Шанхай 01.11.92 14.05.94 28.09.95

Водоизмещение, т:

стандартное… 2 500

полное… 2 980

Главные размерения, м:

длина наибольшая… 120

ширина наибольшая… 13

осадка при полном водоизмещении…3,8
