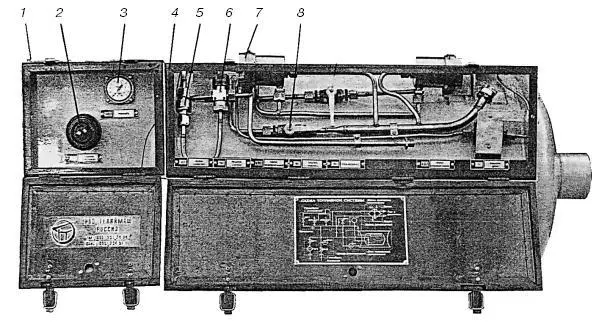

Рис. 33. Арматурный шкаф: 1 – заправочный отсек; 2 – заправочная горловина; 3 – манометр; 4 – функциональный отсек; 5 – скоростной клапан; 6 – клапан переключения фаз; 7 – предохранительный клапан; 8 – шаровые краны.

Арматурный шкаф (рис. 33) смонтирован непосредственно на баке. Он состоит из двух отсеков: заправочного (1) и функционального (4). Каждый из отсеков снабжен самостоятельно открывающейся крышкой с замком. В заправочном отсеке на специальной панели размещены манометр (3) и заправочная горловина (2). В заправочной горловине объединены две линии – заправки и газосброса. В функциональном отсеке находятся предохранительные клапаны (7), скоростной клапан (5), клапан (6) переключения фаз и шаровые краны (8). Предохранительные клапаны настроены на рабочее давление 0,5 МПа.

При увеличении рабочего давления от 0,54 до 0,57 МПа клапаны открываются, и происходит сброс паров метана в дренажный трубопровод.

Скоростной клапан служит для отключения бака и прекращения подачи газа в случае повреждения или обрыва магистрального трубопровода.

Клапан переключения фаз выполняет две функции в зависимости от значения давления газа в баке. При давлении до 0,4 МПа в теплообменник (2) (см. рис. 31) подается жидкая фаза, если давление превышает 0,4 МПа – подается паровая фаза.

Теплообменник предназначен для испарения жидкой фазы и подогрева СПГ, поступающего в двигатель.

Трубопроводы системы изготовлены из нержавеющей стали с проходным сечением 8 мм и имеют тонкие стенки, так как вся система работает под небольшим давлением от 0,15 до 0,55 МПа.

АГТС «Гелий-САГА» работает следующим образом. Газ в жидком виде подается по магистрали в теплообменник, где подогревается жидкостью из системы охлаждения двигателя. В парообразном виде газ поступает непосредственно в газовую систему «CAГA-6». Далее дозировка газа осуществляется по традиционной схеме редуктором-испарителем «САГА-6», где его давление снижается до значения, близкого к атмосферному. Затем под действием разрежения во впускном трубопроводе двигателя газ поступает в смеситель, в котором смешивается с воздухом, и газовоздушная смесь через карбюратор направляется во впускной трубопровод и далее в цилиндры двигателя.

Автомобильная криогенная заправочная станция (КриоАЗС), предназначенная для сжижения природного газа, его накопления и заправки сжиженным природным газом (СПГ) автомобилей. КриоАЗС подключена к газопроводу низкого давления 0,2–0,6 МПа и установлена в непосредственной близости от места расположения автопредприятия. Подобным образом КриоАЗС установлена на автокомбинате № 41 (г. Москва), эксплуатирующем 12–15 малотоннажных грузовых автомобилей «Газель» (рис. 34).

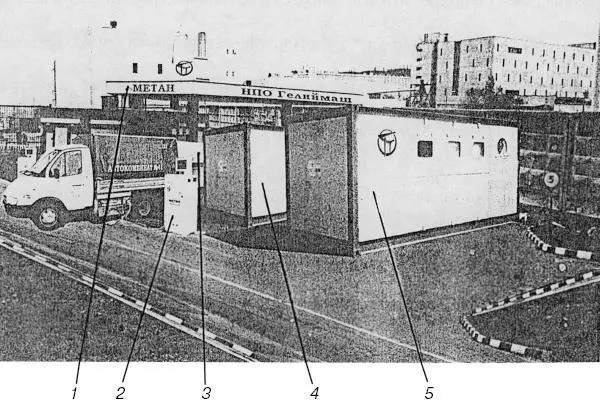

Рис. 34. Автомобильная криогенная заправочная станция: 1 – операторская с блоком управления; 2 – заправочная колонка СПГ; 3 – криогенная емкость для накопления и хранения СПГ; 4 – технологический блок; 5 – компрессорный блок.

Природный газ по трубопроводу от газораспределительного пункта поступает под давлением 0,25 МПа в компрессорное отделение (5), где сжимается до давления 20 МПа, очищается от масла и капельной влаги и подается в технологическое отделение (4). Здесь газ очищается от двуокиси углерода и паров воды, сжижается и при давлении 0,3 МПа по трубопроводу с вакуумно-многослойной изоляцией подается в криогенную емкость (3) для накопления и хранения СПГ. Из операторской, оснащенной блоком управления (1), по команде оператора сжиженный газ под давлением 0,25 МПа подается по раздаточному трубопроводу, оснащенному вакуумно-многослойной теплоизоляцией, к заправочной колонке (2), а от нее – в газовый баллон автомобиля «Газель».

Со своего поста оператор при помощи системы автоматического управления контролирует работу компрессорного и технологического отделений, криогенной емкости и заправочной колонки. Заправку автомобилей «Газель» оператор осуществляет при помощи пульта управления, расположенного на заправочной колонке. Максимальный заправочный объем – 90 л сжиженного природного газа. Время заправки – не более 15 мин.

Московская фирма «Эльпигаз» предлагает систему управления подачей газа «Nicolaus» итальянского производства, которую устанавливают в основном на недорогих подержанных иномарках или на отечественных автомобилях. Стоимость газовой системы, включая ее установку, не превышает 5 % от реальной стоимости автомобиля.

Первоначально эта система предназначалась для автомобилей с впрысковыми двигателями, оснащенными простыми системами управления впрыском. Использование системы «Nicolaus» на современных двигателях с распределенным впрыском вызывает некоторые трудности, связанные с возникновением обратных хлопков при работе на газе. Однако противохлопковый клапан, совмещенный со смесителем, который расположен перед дроссельной заслонкой, вполне справляется с этой задачей.

В состав системы входят также традиционные элементы, используемые в механических устройствах с электронным управлением: редуктор-испаритель с электромагнитным клапаном и смеситель газа, совмещенный с противохлопковым клапаном.

Газовоздушную смесь заданного состава формирует электрический дозатор с шаговым электродвигателем. В состав системы входят эмуляторы, подающие в базовый бензиновый электронный блок управления (ЭБУ) сигналы, имитирующие работу бензиновых форсунок, лямбда-зонда и других элементов.

Большинство функций системы управления «Nicolaus» сведено в один блок (рис. 35), что позволяет эффективнее, автоматически контролировать состав газовоздушной смеси во время работы двигателя на газе сжиженном нефтяном.

Рис. 35. Схема подключения системы «Nicolaus»: 1 – лямбда-зонд; 2 – датчик температуры охлаждающей жидкости; 3 – блок системы управления БСУ «Nicolaus»; 4 – интегрированный переключатель; 5 – бабина; 6 – персональный компьютер; 7 – тестер программатор АУ215; 8 – датчик положения дроссельной заслонки; 9 – смеситель с противохлопковым клапаном; 10 – дозатор (аттуатор); 11 – штатный электронный блок управления; 12 – редуктор-испаритель; 13 – каталитический нейтрализатор.

При работе на этом топливе в управлении двигателем одновременно участвуют базовый бензиновый ЭБУ (11) и блок системы управления БСУ (3), который представляет собой самостоятельный многофункциональный микропроцессор. Он обрабатывает сигналы, поступающие от датчика кислорода (лямбда-зонда) (1), датчика числа оборотов двигателя RPM5 с катушкой зажигания или с тахометром, датчика положения дроссельной заслонки TRS8 и датчика температуры на редукторе (12).
