Если вы, читатель, считаете все это необязательным, то вам и вашему автомобилю могут грозить непредсказуемые, подчас тяжелые последствия.

Неприятности при отсутствии ухода за топливной аппаратурой могут возникнуть с автомобилями, работающими как на газе, так и на бензине. Поэтому тщательным образом проверяйте топливную систему своего автомобиля, чтобы не произошло, например, происшествие, случившееся с автомобилем ВАЗ-21099, на котором накануне была установлена газовая топливная аппаратура.

Водитель завел двигатель, использовав бензиновое топливо. Прогрев двигатель, он перевел его в режим «Газ» и отправился в путь. В дороге газ кончился, и водитель переключателем вида топлива при движении автомобиля вернулся к режиму «Бензин». Двигатель стал дергаться, водитель сбавил скорость, остановился на обочине, и в этот момент произошла вспышка бензина с выбросом пламени.

Большого пожара, благодаря принятым мерам, удалось избежать, но моторный отсек изрядно обгорел.

То, что произошло с машиной, досадное недоразумение, неблагоприятное стечение обстоятельств или непредвиденная случайность? А может быть, это просто небрежная работа специалистов предприятия, установивших газобаллонную аппаратуру?

Все дело в том, что при установке электромагнитного бензинового клапана отрезок бензопровода между ним и бензонасосом должен быть предельно коротким. При работе на газе именно на этом участке сохраняется постоянный уровень бензина, поддерживаемый бензонасосом. Но в описываемом случае по неизвестным причинам вместо короткого шланга был поставлен длинный. В длинном шланге бензин находится под повышенным избыточным давлением, плотность паров бензина увеличивается уже не от бензонасоса с его нормальным давлением 0,25–0,30 кг/см2, а от горячего двигателя.

Этот злополучный длинный бензиновый шланг, как главный виновник происшествия, был присоединен к правому штуцеру клапана змеевиком (витком) и плотно закреплен винтовым хомутом типа «Норма». А вот для присоединения шланга к левому штуцеру клапана для соединения с карбюратором был выбран, совершенно непонятно почему, ленточный хомут, который затягивается винтом с гайкой. При монтаже эту гайку легко потерять, что, к несчастью, и случилось.

Что же произошло в описываемом случае?

В длинном соединительном шланге произошел перегрев бензина и повысилось давления. При переходе с газового топлива на бензин давление еще более увеличилось, и шланг сорвало с левого штуцера. Бензин попал на горячие детали двигателя или искрящие щетки генератора. В результате – воспламенение топлива и пожар под капотом. Однако газовое оборудование не пострадало. Неукоснительное правило: перед поездкой автомобилист должен непременно заглянуть в моторный отсек и убедиться, что там все в порядке. Автомобиль имеет не так уж много точек возможной утечки топлива, а потому каждый водитель в состоянии их контролировать.

Хочу рассказать об еще одном ДТП, случившемся в августе 2004 г. в Республике Татарстан. Водитель иномарки, превысив скорость и потеряв управление, выехал на полосу встречного движения и врезался в автомобиль ГАЗ-322132 (автобус). Автобус осуществлял пассажирские перевозки по маршруту Ульяновск – Казань – Ульяновск. Автобус был оснащен газовым оборудованием. Правомерность установки на автобусе оборудования для работы на сжиженном нефтяном газе была подтверждена соответствующим документом.

При столкновении легковой автомобиль разломился на две части, а автобус получил деформацию передней и боковой частей кузова, крыши, отрыв передней балки кузова и деформацию рамы. В результате ДТП произошло возгорание, и автобус полностью сгорел. При этом взрыва газового оборудования не произошло.

1. Особенности общего ремонта и обслуживания автомобиля, оборудованного газобаллонной установкой, заключаются в следующем:

– в случае необходимости применения теплового воздействия на автомобиль, его узлы и агрегаты, даже не относящиеся к самому газовому оборудованию (например, применение открытого огня в виде сварки, паяльной лампы, нагрева в сушильной камере при окраске и т. д.), следует:

1) слить или выпустить из баллонов газ;

2) выработать на заведенном двигателе остатки газа, находящегося в газовой аппаратуре;

3) продуть баллоны нейтральным газом (например, азотом, углекислотой...);

4) закрыть все краны;

5) после окончания всех видов ремонта произвести полную проверку газовой аппаратуры.

– в случае ремонта электрооборудования автомобиля следует:

1) закрыть все краны на баллоне;

2) выработать на заведенном двигателе остатки газового топлива;

3) открыть капот и крышку багажника и проветрить до исчезновения запаха газа.

В остальном ремонт производится общим порядком, как на стандартном автомобиле.

2. Диагностика и устранения неисправностей газобаллонного оборудования.

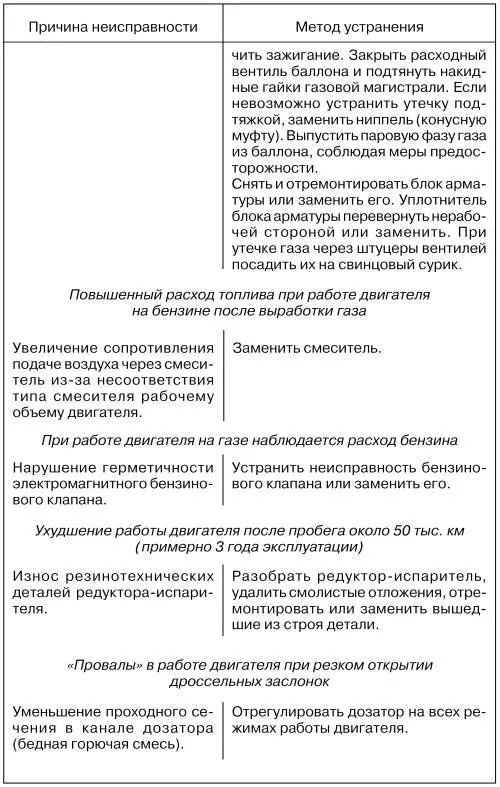

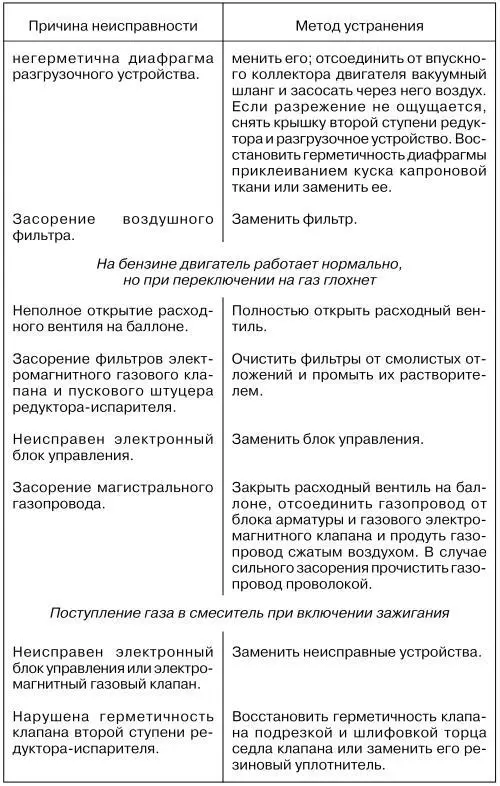

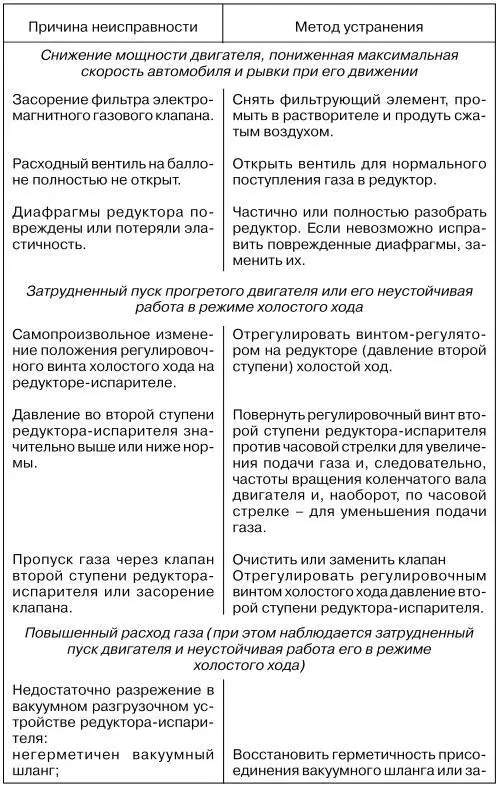

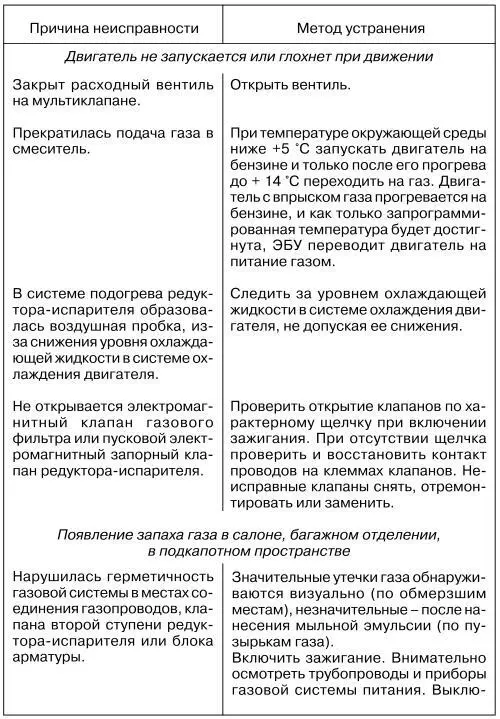

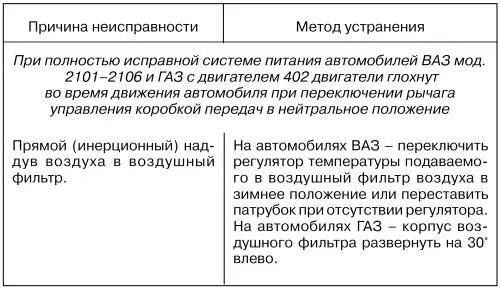

Симптомы, причины и способы устранения сведены в таблице 3.

Следует заметить, что регулировку, техническое обслуживание и ремонт газового оборудования, особенно включающего в себя элементы электроники, следует производить в специализированных центрах, имеющих специальное оборудование для их настройки.

Лямбда-зонд– датчик содержания несгоревшего кислорода в отработавших газах. Устанавливается в системе выпуска перед каталитическим нейтрализатором (обычно в приемной трубе глушителя). По информации от лямбда-зонда блок управления (ЭБУ) двигателем поддерживает стехиометрический состав горючей смеси.

Окисляющий каталитический нейтрализатор (в обиходе пользуются не совсем правильным названием «катализатор»)– устройство, предназначенное для конечного окисления (дожигания) продуктов неполного сгорания топлива. Обычно используется на автомобилях с двигателями, работающими на обедненной горючей смеси.

Предохранительный обратный клапан(«хлопушка») – устройство, сбрасывающее излишнее давление во впускном трубопроводе в момент «хлопка» газовоздушной смеси.
