Речь здесь пойдет о минимально обслуживаемых аккумуляторах, несмотря на общепринятое название, отрицающее их обслуживание.В современном начиненном электроникой автомобиле должен стоять ухоженный аккумулятор с непрерывным электропитанием.

Уход за «необслуживаемым» аккумулятором чрезвычайно прост и практически сводится к проверке напряжения (без нагрузки – 12,6 В для всех автомобилей), уровня и плотности электролита, надежности крепления в своем поддоне. Содержание аккумулятора в чистоте с затянутыми и смазанными наконечниками – непременное условие их эксплуатации.

Компактный, удобный, надежный «малообслуживаемый» аккумулятор можно установить на ту же площадку как бы следующей ступени емкости. Так, если на «Таврии» стоит аккумулятор емкостью 44 Ач, то без каких-либо переделок или доработок на его место можно поставить аккумулятор емкостью 55 Ач. Такое незначительное повышение емкости увеличит силу стартового тока и продлит срок службы аккумулятора. Установка аккумулятора емкостью, намного превышающей расчетную, не допускается.

На автомобиль «Волга» можно поставить «малообслуживаемый» американский аккумулятор, на котором не указывается значение емкости в ампер-часах. Особенность такой батареи – в повышенной силе тока холодного запуска, что позволяет «провернуть» двигатель автомобиля даже в самый суровый мороз.

Недостаточное натяжение ремня привода генератора. Изношен ремень или шкив генератора. На автомобилях с большим пробегом даже новый ремень чуть касается боковых стенок шкива, а опираясь на дно его ручья, проскальзывает.Проверить натяжение ремня привода генератора, руководствуясь инструкцией по эксплуатации.

Приводной шкив генератора с изношенными боковыми стенками заменить новым.

Неисправность в соединении щеток с контактными кольцами.Снять корпус щеткодержателя: с встроенным регулятором напряжения (ВАЗ-05, -07, -08, -09, -10), без встроенного регулятора напряжения (ВАЗ-01, -06; ГАЗ-24, -10, -31029, «Газель»).

Проверить щеткодержатель и щетки. Щетки должны свободно перемещаться в щеткодержателях. Контактные кольца протереть тканью, смоченной бензином, или зачистить шлифовальной шкуркой, надетой на деревянную палочку. Высота выступающих из щеткодержателя щеток должна быть не менее 5–8 мм в зависимости от типа генератора.

В классических «Жигулях» ранних выпусков с генератором Г-221 реле контрольной лампы заряда PC–702 не размыкает цепь питания контрольной лампы заряда вследствие неисправности либо генератора либо самого реле.Проверить работу генератора и реле, которые могут быть неисправны.

Включить фары с габаритными огнями автомобиля. Заметить, насколько ярко они светят, и запустить двигатель. Генератор работает исправно, если огни засветились чуть ярче. Реле, установленное в отсеке двигателя на верхней части брызговика правого колеса, заменить, если не удается его отремонтировать.

Отказ генератора вызван более сложными причинами: поврежден регулятор напряжения, неисправен выпрямительный блок диодов генератора, обрыв или замыкание витков обмотки статора.Если поврежденный регулятор напряжения расположен отдельно от генератора, заменить его запасным.

Разобрать генератор, выпрямительный блок очистить от пыли. Контрольной лампой при питании ее от аккумулятора проверить диоды (рис. 26). При изменении полярности (перестановке наконечников лампы на выводах «+» и «—») лампа в одном случае горит, а в другом не горит. Если лампа горит в обоих случаях, то налицо пробой (короткое замыкание) диода. Если лампа в обоих случаях не горит – очевиден обрыв в диодах. Диод или секцию с поврежденными диодами заменить.

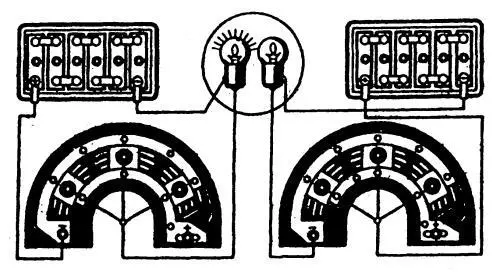

Рис. 26. Схема проверки выпрямительного блока генератора.

Выводы обмотки статора отсоединить от зажимов диодов. Отсутствие обрыва проверить контрольной лампой при питании ее от аккумулятора. Поочередно подключить концы вывода лампы к концам обмотки статора (рис. 27). При обрыве цепи лампа не горит. Чтобы обнаружить замыкание в витках обмотки статора, один щуп лампы поочередно подсоединять к концам обмоток статора, а другим касаться сердечника. При коротком замыкании лампа горит.

Рис. 27. Схема проверки статора генератора.

Отказ в блоке предохранителей. Перегорание предохранителя (если он присутствует в цепи) или окисление контактов его крепления. Неисправны контрольная лампа заряда или другие приборы, показывающие «неисправность». Слабый контакт с «массой». Неплотное соединение цепи электропроводки. Загрязнены щетки или контактные кольца. Неисправен регулятор напряжения. Дефект в обмотке ротора.Проверить предохранители № 5 (ВАЗ-2108, -2109). Предохранитель может перегореть, контакты, между которыми он установлен, окислиться. Если нет запасной вставки, то к торцевым контактам вставки припаять медный проводок диаметром 0,25 мм.

Проверить исправность самой контрольной лампы заряда и цепи питания приборов, расположенных на щитке.

Укрепить контакт корпуса регулятора напряжения с «массой». Пошевелив рукой, проверить штекеры, которые могут быть окислены, и восстановить нарушенную проводимость тока в них.

Если на автомобиле все еще используется электромеханический регулятор напряжения, то этот довольно капризный регулятор лучше заменить современным электронным.

Если есть подозрение, что в цепи питания обмотки возбуждения ротора генератора произошел обрыв, то следует проверить сопротивление между двумя контактными кольцами, которое должно составлять (4,3±0,2) Ом (рис. 28). Если сопротивление намного больше, в обмотке возбуждения есть обрыв. Если меньше – в обмотке возбуждения произошло замыкание. И в том и в другом случае ремонтировать ротор или заменить его.

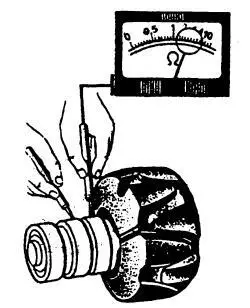

Рис. 28. Проверка ротора генератора.
