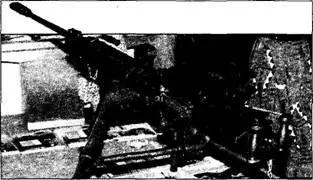

Крупнокалиберный пулемет CIS MG50

Приемник рассчитан на двухстороннюю подачу лент с быстрым переходом с одного типа патронов на другой (например, с бронебойно-зажигательного, на подкалиберный). Полевым станком может служить американская тренога МЗ. Характеристики Патрон - 12,7x99 Масса «тела» пулемета - 30 кг Длина оружия - 1778 мм Длина ствола - 1143 мм Начальная скорость пули - 890 м/с Темп стрельбы - 600 выстр./мин

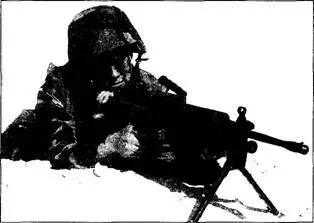

После неоднократных попыток доработать и принять на вооружение 5,56-мм ручной пулемет американской разработки армия и морская пехота США все же решили принять на вооружение бельгийский FN «Миними».

5,5б-мм «Миними», серийно выпускавшийся с 1982 г., стал логическим продолжением разработок фирмы FN. Он состоит на вооружении в Австралии (выпускается по лицензии под обозначением F89), Канаде (где известен под обозначением С9), Заире, Индонезии, Ирландии, Италии, ОАЭ, Швеции, Шри-Ланке, а также в войсках специального назначения Великобритании и Швеции. Хотя армия самой Бельгии закупила незначительное количество «Миними». Для армии и морской пехоты США пулемет М249 SAW («автоматическое оружие отделения») производится отделением FN в Южной Калифорнии под патрон М855 - попытки его переделки под прежний патрон М109 оказались неудачными - давление и запас энергии, создаваемые отводимыми газами, были явно недостаточны для приведения в действие системы ленточного питания.

Пулемет действует на принципе отвода части пороховых газов. Газовый регулятор имеет простую конструкцию, заимствованную у единого пулемета MAG. Предусмотрено два основных положения: для нормальных и для неблагоприятных условий. Регулировка осуществляется вручную. Запирание осуществляется поворотом боевой личинки затвора на боевые упоры. На начальном этапе отката затвор остается запертым.

Когда остаточное давление газов в патроннике сильно падает, кулачок затворной рамы поворотом отпирает боевую личинку затвора. При этом боевая личинка затвора вначале проворачивается на месте на небольшой угол, необходимый для расцепления с боевыми упорами. Тем самым гильза, прижатая зацепом выбрасывателей к зеркалу личинки, проворачивается в патроннике. Такая схема позволяет извлекать пригоревшую или загрязненную гильзу. Высокая надежность оружия на этом принципе извлечения (частично заимствованном у оружия системы Калашникова) устраняет общую для калибра 5,56 мм проблему заклинивания деформированных либо пригоревших гильз.

Другой отличительной чертой пулемета является наличие двух направляющих внутри ствольной коробки, по которым движется затвор с затворной рамой. Это несколько смягчает работу пулемета и практически исключает задержки по причине загрязнения.

Система питания включает рассыпную звеньевую ленту, которая размещается в пластмассовой коробке емкостью 200 патронов. Достоинство пулемета состоит в том, что он может использовать как ленту, так и стандартный коробчатый магазин для винтовок без какой-либо переделки. Коробчатый магазин крепится слева под некоторым наклоном вниз. Правда, во время боев в зоне Персидского залива в 1991 г. именно эта система питания М249 была признана недостаточно надежной и чувствительной к засорению. К тому же выявилась слабость крепления коробки с лентой снизу ствольной коробки пулемета.

Пулемет оснащается сошками, но при необходимости может быть установлен на треножном станке. Сошки в сложенном положении укладываются внутри цевья. М249 был принят со складным прикладом (у «Миними» приклад постоянный или складной). При использовании пулемета в боевой машине пехоты приклад снимается.

Пулемет достаточно легок, чтобы обслуживаться одним человеком. Огонь может вестись с бедра, даже при использовании патронной коробки. Ствол легко заменяется, что позволяет применять разные типы 5,5б-мм патронов, не меняя других деталей оружия. В армии США М249 приняли по одному или по два пулемета в отделении. Кроме стандартного варианта, существует десантный («Пара») с откидным прикладом и укороченным стволом. Его основным преимуществом являются малые габариты.

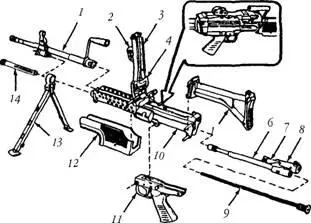

Ручной пулемет М249:1 - ствол, 2 - прицел, 3 - крышка приемника, 4 - приемник, 5 - приклад, б - поршень затворной рамы, 7 - затвор, 8 - затворная рама, 9 - возвратно-боевая пружина, 10 - ствольная коробка, И - спусковая коробка, 12 - цевье, 13 - сошки, 14 - газоотводная трубка

Схема «Миними» использована в южнокорейском К9 и тайваньском Тип 75.

Характеристики

Патрон - 5,56x45 (М855)

Масса оружия - 6,875 кг (стандартный вариант); 6,8 кг (десантный)

Длина оружия - 1040 мм (стандартный вариант); 900 мм (десантный, приклад откинут); 725 мм (десантный, приклад убран)

Длина ствола - 460 мм (стандартный вариант); 347 мм (десантный)

Нарезы - 6 нарезов, шаг 304 мм (под патрон М193) или 178 мм (под патрон SS109)

Начальная скорость пули - 915 м/с (М855)

Темп стрельбы - 750-1000 выстр./мин

Емкость ленты - 200 патронов, магазина - 30 патронов

Единый пулемет М60 был разработан для замены нескольких систем станковых, «облегченных» станковых и ручных пулеметов, находившихся на вооружении армии США после окончания Второй мировой войны, и поступил на вооружение в конце 50-х годов. За основу были взяты германские образцы - система автоматики и общая компоновка автоматической винтовки FG42 и система ленточного питания пулемета MG42. Конструкторы «Спрингфилд Армори» свели их воедино в опытном ручном пулемете Т44 уже в 1945 г. Позднее он был переделан в Т52. При этом в конструкцию широко вводились штампованные детали и точечная сварка. Наконец появилась серия опытных Т1б1 под патрон .30-06. После принятия патрона 7,62x51 НАТО под него выполнили Т161ЕЗ, ставший основой серийного М60. Основным изготовителем МбО стала компания «Сако Дефенс» (не путать с финской «Сако»), кроме нее пулемет выпускали «Бридж Тул энд Ди Мэнюфэкчуринг», «Инлэнд Дивижн Дженерал Моторз».

Единый пулемет М60

Автоматика пулемета действует на принципе отвода части пороховых газов. Газоотводное отверстие выполнено снизу ствола на расстоянии 200 мм от дульного среза. После прохождения пулей этого отверстия давление в газовой камере постоянного объема начинает возрастать. До того как пуля покинет ствол, создается достаточное для движения поршня давление. Новинкой конструкции стало устройство полого газового поршня. Газы проходят через отверстие в боковой стенке газового поршня и, расширяясь, заполняют внутреннее пространство газового поршня и переднюю секцию газовой камеры. Возросшее давление толкает поршень назад. Тело поршня при откате разъединяет отверстия в стенке поршня и в стволе, и дальнейшее поступление газа прекращается. Поршень двигается назад, приводит в действие шток, который толкает затвор. Хотя поршень имеет короткий ход (60 мм), резкий импульс пороховых газов, подаваемых на шток, сообщает достаточное количество энергии для полного цикла работы. Газового регулятора нет. Принцип работы заключается в том, что когда накопится энергия, достаточная для преодоления трения и нагара, поршень пойдет назад. Двигаясь, он автоматически отсекает газы и является как бы саморегулирующимся. Подобная конструкция часто называется системой постоянного объема. Поршень приводит в движение шток, и он проходит 22 мм назад до начала отпирания затвора.
