Семен Федосеев - Оружие современной пехоты. Иллюстрированный справочник Часть II

Как и большинство современных комплексов, «Игла-1»может использоваться как бортовое вооружение вертолетов. Спаренные или счетверенные турельные установки морских версий ПЗРК (включая «Иглу-1»), позволяющие производить пуск залпом, давно стали стандартным средством ПВО небольших боевых кораблей советской постройки. Аналогичные по своей конструкции турельные установки могут быть использованы и в системе ПВО сухопутных войск.

В 1983 г. был принят на вооружение ПЗРК 9К38 «Игла» («натовское» обозначение SA-18 «Гроуз»), разрабатывавшийся тем же коллективом КБ машиностроения параллельно с «Иглой-1»и максимально с ним унифицированный. ПЗРК имеют общую с ним ракетную часть, пусковой механизм с зап- росчиком, источник питания, учебно-тренировочные средства и подвижный контрольный пункт. В то же время его возможности в борьбе с самолетами значительно превышают аналогичные показатели предшественника. К тому же он рассчитан на борьбу не только с самолетами, но и с вертолетами, крылатыми ракетами, беспилотными аппаратами. Своей высокой боевой эффективностью он в первую очередь обязан применению новой боевой части и модернизированной головке самонаведения, созданной на ЛОМО под руководством О.А. Артамонова. Главной задачей модернизации было придание ЗУР способности бороться с авиацией противника в условиях применения «тепловых ловушек». Двухканальная ГСН с логическим блоком селекции и глубоким охлаждением фотоприемника не только разрешила эту проблему, но и увеличила дальность стрельбы на встречных курсах за счет значительного повышения чувствительности головки. Испытания показали, что «Игла» обеспечивает эффективную борьбу с современными целями при применении ими тепловых помех различных типов с темпом сброса до 0,3 с и суммарной мощностью излучения, превышающей излучение самой цели в 6 раз.

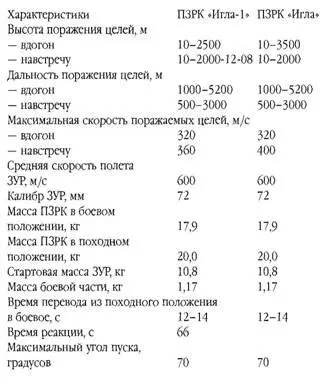

На встречных курсах «Игла» обеспечивает поражение целей со скоростями до 360 м/с, маневрирующих с перегрузкой до 6 g, на догонных - со скоростями до 320 м/с и маневрирующих с перегрузками до 8 g. При этом вероятность поражения самолета типа F-4 «Фантом» на встречном курсе составляет 0,48, а на догонном - 0,33, в случае применения ИК помех снижается только на 30%. По сравнению с комплексом «Стрела-2» вероятность поражения цели возросла более чем в 8 раз (по сравнению с «Игла-1» -в 1,07 раза) и составляет 0,6 без активного противодействия со стороны противника и 0,4 в условиях противодействия. Однако, как и все состоящие ныне на вооружении комплексы с тепловой ГСН, «Игла» не обеспечивает наведения на цели «вблизи Солнца».

Комплекс не имеет ограничений по стрельбе в районе локальных пожаров и при совместной работе со ствольными зенитными системами. Его можно безопасно десантировать на боевых машинах десанта (в специальной укладке), на парашютных платформах, в парашютных мешках.

Стартовая процедура переносного зенитного ракетного комплекса «Игла» начинается в момент визуального обнаружения цели оператором. Через 0,8 с после того, как оператор нажал кнопку «Пуск» и ГСН захватила цель, пусковой сигнал выдается на бортовой узел энергопитания ЗУР - миниатюрный турбогенератор, вращаемый потоком газа от порохового аккумулятора давления плюс стабилизатор-выпрямитель. Еще через 0,6 с бортовое питание выходит на рабочий режим, и электрический сигнал выдается в цепь запуска порохового стартового двигателя, который выбрасывает ЗУР из пусковой трубы.

ЗУР 9М39 комплекса «Игла» выполнена по нормальной аэродинамической схеме, со складными крыльями и оперением и помещена в ТПК (пусковую трубу) 9П39- Маршевый двигатель запускается на удалении 5-6 м, блокировка взрывателя снимается на 80-250 м. Работа оператора «Иглы» была дополнительно облегчена тем, что на начальном участке траектории система наведения ЗУР автоматически направляет ракету в упрежденную точку (разворот производится газодинамическими силами), ликвидируя таким образом необходимость вводить углы возвышения и упреждения, наклоняя пусковую трубу. Ракета безопасна при простреле ее пулями и при падении с высоты до 5 м. Улучшенные алгоритмы обработки данных в бортовой аппаратуре ракеты повысили точность наведения и смещения точки попадания на конечном участке траектории.

Отделение ПЗРК включает трех стрелков-зенитчиков (у каждого - пусковой механизм и две ЗУР), снабжается электронным планшетом, двумя радиостанциями Р-147 и одной Р-123, двумя приемниками Р-147П, средством транспорта. ПЗРК «Игла-1» и «Игла» поставлялись в ряд зарубежных стран.

На основе переносных зенитных ракетных комплексов «Игла» в КБ машиностроения в Коломне были разработаны ее модификации «Игла-Д», «Игла-Н» и «Игла-С». Первый из этих комплексов создавался с учетом требования улучшить эксплуатационные характеристики. Такое требование было связано с тем, что из-за больших размеров пускового устройства комплекса «Игла» действия оператора затруднены в стесненном пространстве. Действительно, переносной зенитный ракетный комплекс «Игла» имеет размеры 1700x330x130 мм - с такой трубой не очень-то развернешься. Благодаря усилиям конструкторов размеры комплекса удалось сократить, и для «Иглы-Д» они в транспортном положении составляют уже 1100x400x200 мм.

Вторая модификация - «Игла-Н» - разрабатывалась конструкторским бюро машиностроения с целью дальнейшего повышения эффективности комплекса и в первую очередь - могущества его воздействия по цели. Для этого в «Игле-Н» использована новая зенитная управляемая ракета с более мощной боевой частью.

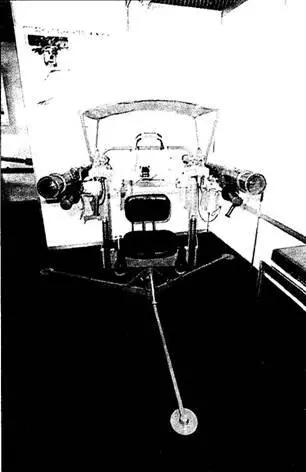

Переносной зенитный ракетный комплекс «Джигит»

Третья модификация - «Игла-С». В сравнении с другими ПЗРК его ЗУР оснащена осколочно-фугасной боевой частью повышенного могущества и имеет контактный и неконтактный взрыватели. В походном положении комплекс допускает возможность складываться пополам.

«Игла» также успела распространиться до распада СССР и состоит на вооружении армий более чем 20 стран, хотя большинство их составляют республики СССР и страны бывшего Варшавского Договора.

В качестве экспортного варианта КБ машиностроения разработало переносную пусковую установку «Джигит», на которую ставится две ЗУР «Игла» или «Игла-1». Установка снабжена сиденьем и тентом для стрелка, позволяет производить залповый пуск двух ЗУР по одной цели. Масса комплекса на такой установке - 80 кг, высота - 1510 мм.
