Евгений Ружицкий - Американские самолеты вертикального взлета

взлетная мощность 825 л.с.

Массы и нагрузки:

взлетная масса 1600 кг

масса пустого 1135 кг

удельная нагрузка на крыло 150 кгс/м2 удельная нагрузка на

ометаемую площадь 120 кгс/м2

удельная нагрузка па мощность 1,94 кгс/л.с.

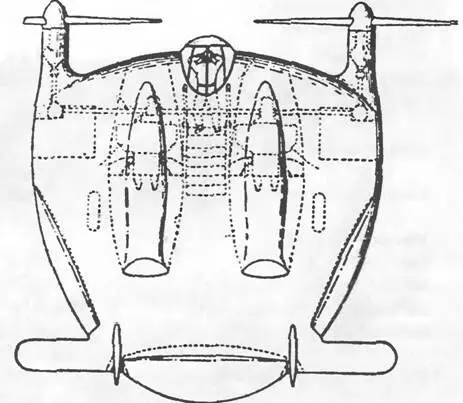

Патентная заявка Ч. Циммермана на винтовой СВВП с крылом малого удлинения

Первые проекты СВВП с воздушными винтами, совершающих взлет и посадку при вертикальном положении фюзеляжа, начали разрабатываться в начале 30-х годов в США и позднее во Франции и Германии. В 1933-1935 гг. известным ученым-аэродинамиком Ч. Циммерманом и авиационными инженерами Р. Превиттом и Л. Леонардом в США проводились аэродинамические исследования моделей экспериментальных СВВП с вертикальным положением фюзеляжа. В разработанных ими проектах СВВП должны были использоваться воздушные винты большого диаметра, подобные несущим винтам вертолетов, чтобы получить необходимую для взлета вертикальную тягу; однако такие винты в горизонтальном полете не позволяли из-за большого сопротивления получить высокий КПД и достичь больших скоростей.

В связи с этим в 1936 г. в США в Национальном совещательном комитете по аэронавтике NASA под руководством Ч. Циммермана был проведен большой объем исследований моделей СВВП и были разработаны методы расчета воздушных винтов на различных режимах полета. При соответствующей мощности двигателей винты могли обеспечить возможность вертикального взлета и посадки и полета на режиме висения.

Оригинальный проект СВВП с вертикальным положением фюзеляжа был предложен Ч. Циммерманом еще в 1933 г. и оформлен в патентной заявке в 1938 г. Особенностью его компоновки является использование крыла очень малого удлинения (к=1), почти круглой формы в плане с двумя винтами большого диаметра, установленными с перекрытием в гондолах на концах крыла. Винты вращаются в стороны, противоположные направлению вращения сходящих с концов крыла вихрей; вращение винтов предполагалось синхронизировать с помощью механической трансмиссии. Такое размещение винтов должно было значительно уменьшить индуктивное сопротивление системы «винт-крыло» и в результате получить аэродинамическое качество 4, что позволяло, во-первых, достигать больших скоростей полота, а во-вторых, существенно расширить диапазон скоростей горизонтального полета за счет уменьшения минимальной скорости.

Вертикальное положение фюзеляжа при взлете и посадке должно было обеспечиваться с помощью специального убирающегося шасси. Задняя часть крыла вместе с горизонтальным и вертикальным оперением при этом должна была отклоняться.

В проекте такого СВВП предлагалось размещать летчика в лежачем положении, чтобы фонарь кабины не выступал за обводы крыла. Предполагалось, что такой СВВП сможет совершать вертикальный взлет и посадку и летать на режиме висения подобно вертолету и вместе с тем будет обладать максимальной скоростью полета до 800 км/ч. Силовая установка должна обязательно состоять из двух двигателей, чтобы при выходе из строя одного из двигателей во время взлета и посадки или на режиме висения, когда самолет поддерживается в воздухе лишь благодаря создаваемой винтами тяге, можно было совершить безопасную посадку с одним работающим двигателем. Посадка па режиме авторотации с неработающими двигателями, возможная для вертолета, не допускалась для такого СВВП из-за большей, чем у вертолетов, нагрузки на ометаемую винтами площадь и, соответственно, очень больших скоростей снижения.

Проведенные в NASA исследования воздушных винтов показали, что может быть найдено компромиссное решение и может быть создан винт, получивший название «ненагруженный пропеллер», для которого можно получить достаточно высокий относительный КПД на режимах вертикального взлета и посадки и вместе с тем высокий КПД в горизонтальном полете (г| = 0,65 - 0,85) до скоростей, соответствующих числу М = 0,8. Было установлено, что в диапазоне скоростей полета от 0 до 400 км/ч изменения скорости вращения винтов не требуется, при увеличении скоростей от 400 до 640 км/ч желательно, а при скоростях более 640 км/ч - необходимо. Воздушные винты должны иметь шарнирное крепление лопастей, чтобы уменьшить напряжение в лопастях и изгибающие моменты.

Управление в горизонтальном полете должно обеспечиваться, как у обычного самолета, с помощью аэродинамических рулей; на режимах взлета и посадки аэродинамические рули должны сохранять эффективность, так как они расположены в потоке от винтов.

Для подтверждения осуществимости своего проекта Ч. Циммерман в 1935 г. построил пилотируемую модель СВВП с двумя ПД мощностью по 25 л.с. Модель имела размах крыла 2 м, летчик располагался лежа. Вращение винтов не было синхронизировано, мощности двигателей было недостаточно, и модель не смогла оторваться от земли. В это же время велась дальнейшая доработка проекта СВВП Ч. Циммермана, которым заинтересовалось командование флота США, предполагая использовать его в качестве палубного истребителя с вертикальным взлетом и посадкой. «С любым караваном транспортных судов невозможно посылать авианосец, но надо разрешить проблему отражения воздушных налетов, - заявили представители флота. - Для этого необходим истребитель, который может взлетать с небольшой палубы транспортного судна и садиться на нее же. Такие самолеты смогут также взлететь с палубы легких крейсеров».

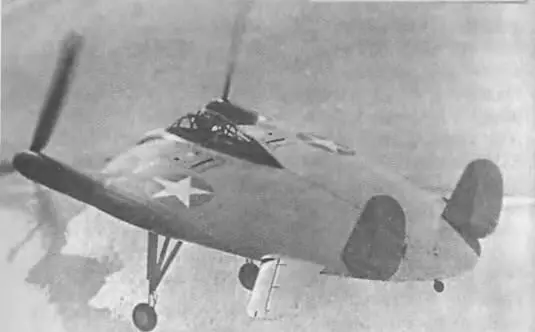

Экспериментальный самолет V-173 «Флаинг Пэнкейк» в полете и на стоянке

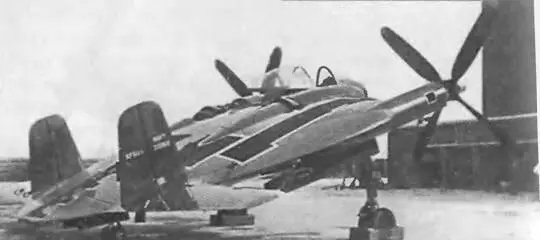

Экспериментальный истребитель XF5U-1 «Скиммер» на стоянке

В начале 1939 г. министерство обороны США провело конкурс проектов палубного истребителя, отдав предпочтение проекту фирмы «Чанс-Воут», в которую перешел Ч. Циммерман. После проведения испытаний масштабных резиномоторных моделей в аэродинамических трубах фирмой «Чанс-Воут» был построен в 1941 г. экспериментальный самолет V-173, выполненный из дерева и являющийся летающей моделью палубного истребителя. Самолет V-173 имел такие же размеры, как и истребитель, но отличался значительно меньшей взлетной массой и был снабжен двумя ПД общей мощностью 160 л.с. Из-за необычной компоновки СВВП и особенностей его аэродинамической схемы было решено провести испытания в аэродинамической трубе НИЦ им. Лэнгли.
