Евгений Ружицкий - Американские самолеты вертикального взлета

Экспериментальный СВВП Кертисс-Райт Х-100 в полете

Проведя испытания экспериментального СВВП Х-100 с двумя поворотными винтами, создающими радиальную силу тяги, фирма «Кертисс-Райт» решила использовать такую несущую систему для более тяжелых транспортных СВВПГ разработав проект четырехвинтового СВВП, получившего обозначение Х-200. На нем предлагалось использовать такие винты, как па СВВП Х-100, но большего диаметра и установленные на концах тандемом расположенных крыльев. С силовой установкой из двух ГТД мощностью по 2200 л.с. СВВП Х-200 с расчетной взлетной массой 5580 кг должен был иметь крейсерскую скорость 555 км/ч и дальность 1360 км с четырьмя пассажирами. При разработке СВВП были проведены испытания моделей самолета и винтов в аэродинамических трубах NASA общим объемом 2000 ч.

В 1962 г. фирма «Кертисс-Райт» получила от ВВС США первый контракт па 3 млн. долл. на разработку и постройку двух экспери ментальных СВВП X-19, являющихся развитием разработанного фирмой проекта СВВП Х-200. Финансирование разработки должно было осуществляться по совместной программе армии и флота и ВВС США, начавшейся в 1958 г. и предусматривавшей создание многоцелевых тактических СВВП, которые смогут использоваться как транспортные, разведывательные, противолодочные и для непосредственной поддержки.

Экспериментальный СВВП Кертисс-Райт Х-19

Постройка первого СВВП Х-19А была завершена в середине 1964 г., а первый полет на режиме висения состоялся 26 июня 1964 г., однако через несколько дней в последующих испытаниях самолет потерпел аварию при взлете и совершил грубую посадку, при которой разрушилось шасси, экипаж не пострадал. В конструкцию шасси были внесены изменения, и через несколько месяцев летные испытания продолжились, но 25 aгyста 1965 г. при заходе на посадку самолет потерял управляемость, оба летчика катапультировались, один серьезно пострадал. Самолет при ударе разрушился и сгорел. Для летных испытаний была завершена постройка второго самолета, однако в апреле 1966 г. работы по этому проекту было решено прекратить. Общая стоимость затрат фирмы «Кертисс-Райт» и армии США на разработку СВВП Х- 19А превысила 14 млн. долл.

Фирмой «Кертисс-Райт» был разработан проект более тяжелого транспортного и пассажирского СВВП Х-300 такой же схемы, как Х-200, но значительно больших размеров, предлагавшийся ВВС и армии по программе транспортного самолета LIT для внутри-фронтовых перевозок с платной нагрузкой 4 т и взлетной массой 20 - 27 т. Силовая установка должна была состоять из четырех ГТД. Разработка СВВП была прекращена после закрытия программы экспериментального СВВП Х-19А.

СВВП Х-19 представляет собой цельнометаллический высокоплан с тандемным расположением крыльев, четырьмя поворотными винтами на концах крыла, двумя ГТД и трехопорным шасси.

Фюзеляж полумонококовой, конструкции прямоугольного сечения, с закругленными краями. Предусмотрено низкое расположение фюзеляжа над землей при стоянке, благодаря чему обеспечивается удобная посадка и высадка пассажиров из самолета.

Двухместная кабина экипажа оборудована обычным самолетным и дополнительно вертолетным управлением. РУД расположены на консоли между сиденьями, кроме того, имеется рычаг «шаг-газ», как у вертолета, расположенный слева. Кабина герметизирована, снабжена катапультными сиденьями. Пассажирская кабина размерами 1,95x1,4x1,2 м и объемом 4,5 м3 рассчитана на размещение шести пассажиров или десяти солдат. В задней части кабины имеется грузовая дверь шириной 1,07 м.

Крылья прямые, прямоугольной формы в плане, небольшого удлинения, снабжены закрылками по всему размаху. На заднем крыле имеются элероны.

Оперение однокилевое, с рулем направления.

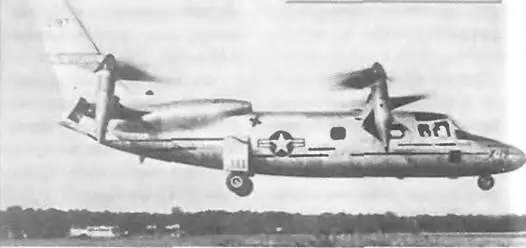

Экспериментальный СВВП Х-19 в полете

Силовая установка состоит из двух турбовальных ГТД Лайкоминг T55-L-5 на первом самолете взлетной мощностью 2200 лс. и Т-55-L-7 взлетной мощностью но 2650 л.с. на втором, установленных рядом в верхней задней части фюзеляжа. Каждый ГТД посредством системы валов и редукторов соединяется с четырьмя поворотными винтами. Силовая установка обеспечивает большую тяговооруженность: при вертикальном взлете и посадке и на режиме висения используется только 50% располагаемой мощности, поэтому полет на этих режимах возможен и при одном работающем двигателе. В горизонтальном полете используется -30% располагаемой мощности.

Винты диаметром 3,96 м, трехлопастные, со стекло-пластиковыми лопастями, установлены в обтекателях на концах крыла. Винты могут создавать вертикальную и горизонтальную тягу. В крейсерском полете подъемная сила создается крыльями и винтами, на режиме висения только воздушными винтами, на режиме перехода - крыльями и винтами. Управление общим шагом винтов выполняется с помощью рычага «шаг-газ». Система управления поворотом винтов механическая. Диапазон углов поворота винтов от 0 до 100°.

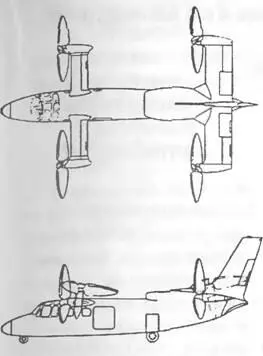

Схема СВВП Х-19

Трансмиссия. Передача крутящего момента от двигателей к винтам производится через систему валов, редукторов и муфт сцепления. В случае отказа одного из двигателей обеспечивается привод всех четырех винтов от работающего двигателя. Скорость вращения винтов при взлете 1200 об/мин, при крейсерском полете 955 об/мин.

Управление самолетом в горизонтальном полете производится с помощью обычных аэродинамических рулей. На режимах взлета, посадки и висения используется дифференциальное управление тягой винтов. Продольное управление осуществляется путем изменения углов установки передней и задней групп винтов, поперечное управление - изменением углов установки правой и левой пары винтов, путевое управление - изменением крутящих моментов диагонально расположенных винтов.

Шасси убирающееся, трехопорной схемы, с носовым колесом. Колеса главных опор шасси убираются в фюзеляж и закрываются обтекателями.

Размеры:

размах заднего крыла 7 м

длина 13,5 м

высота самолета 5,18 м

площадь переднего крыла 5,2 м2

площадь заднего крыла 9,2 м2

Двигатели 2 ГТД Лайкоминг T55-L-7
