Имелся также ночной истребитель F8F-2N с РЛС AN/ APS-6 в контейнере обтекаемой формы под названием «Рэйбом», который подвешивался под правый узел бомбовой подвески. В кабине устанавливался экран РЛС. Было построено 12 машин.

Серийное производство было прекращено в мае 1949 г.

После завершения приемо-сдаточных испытаний самолета в феврале 1945 г., проходивших на конвойном авианосце «Чарджер», руководство ВМС отдало указание укомплектовать «Биркэтами» эскадрилью VF-19, дислоцированную в г. Санта-Роза, штат Калифорния. После ликвидации немногих «детских болезней» нового самолета 21 мая эскадрилья приступила к переучиванию летчиков на новую матчасть. «Биркэты» предполагалось интенсивно использовать в ходе готовившегося вторжения на Японские острова (операция «Олим-пик»). В июле 1945 г. эскадрилья на борту авианосца «Лэнгли» была доставлена в Пирл-Харбор, были предприняты меры по ее боевому развертыванию, но до капитуляции Японии «Биркэты» так и не вступили в бой.

В процессе эксплуатации выяснилось, что при превышении допустимой перегрузки отламываются не обе, а лишь одна из «безопасно разрушаемых» законцовок, что привело в 1946-1947 гг. к нескольким катастрофам. В результате на ослабленные нервюры, по которым должны были отламываться законцовки, установили пиропатроны принудительного отстрела второй законцовки, а через короткий промежуток времени от всей идеи полностью отказались, усилив лонжероны и обшивку крыла в районе ослабленной нервюры. Летные данные «Биркэта» от этой «модернизации» почти не ухудшились,

К 1950 г. морально устаревший после появления реактивных самолетов «Биркэт», создававшийся для борьбы с маневренными и не очень скоростными японскими истребителями, стал изыматься из частей первой линии и через год самолеты этого типа полностью перекочевали на консервационные базы. Впоследствии большинство «Биркэтов» было распродано в частное владение.

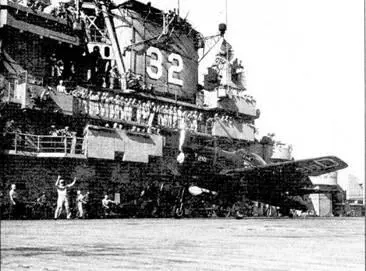

«Биркэт» совершил посадку на авианосец

В июне 1951 г. 120 «Биркэтов» разных модификаций было в качестве военной помощи передано французам, воевавшим во Вьетнаме. В 1951-1953 гг. самолеты активнейшим образом использовались в качестве штурмовиков, патрульных самолетов и фоторазведчиков. Было потеряно 26 машин, еще некоторое количество, в основном потерпевшие аварию, использовались в качестве источников запчастей. В 1954 г., по окончании войны, оставшиеся самолеты перешли по наследству к ВВС Южного Вьетнама, в составе которых несколько «Биркэтов» дожило до войны с участием США.

В 1951 г. 50 «Биркэтов» было поставлено в рамках программы военной помощи Таиланду. Самолеты состояли на вооружении до 1964 г.

Самолет представлял собою цельнометаллический свободнонесущий низкоплан с двухрядным звездообразным двигателем и экипажем 1 человек. Конструкция отличалась не свойственной для американских истребителей высокой культурой веса и минимальным (по американским стандартам) запасом прочности - от 1,3 до 0,9 (последнее значение - для законцовок крыла).

Фюзеляж - полумонокок с дюралюминиевой работающей обшивкой. Технологически он состоял из трех частей. В передней части находился двигатель, противопожарная система, а также гликолевый и маслобаки. Передняя часть заканчивалась силовым противопожарным шпангоутом, к которому крепился передний лонжерон крыла. В центральной части фюзеляжа находился главный топливный бак и кабина летчика с бронезащитой - бронеспинкой и бронеподдоном. Толщина брони - 12,7 мм. Сидящий высоко в фюзеляже под сдвижным каплевидным фонарем летчик был хорошо защищен броней. Обзор назад был весьма хорош, кроме того, при рулежке капот двигателя не закрывал обзор вперед. Для стрельбы использовался рефлекторный прицел. Приборное оборудование самолета было упрощено, летчики жаловались на затрудненное пилотирование, особеннно ночью или в слепом полете. В хвостовой балке располагалось радиооборудование, автоматический радиокомпас, радиовысотомер, хвостовая стойка с механизмом уборки, посадочный крюк с системой уборки и тяги управления. На фоторазведчиках F8F-2P за радиостанцией устанавливался АФА. Самолег имел одну антенну - растяжку, натянутую между верхушкой киля и хвостовой частью фюзеляжа (без мачты), а также две штыревые антенны - связную и свободную антенну АРК.

Крыло - двухлонжеронное, с основным передним и вспомогательным задним лонжеронами, складывающееся для удобства хранения в авианосном ангаре. Узлы складывания находились примерно на 3/5 размаха, консоли при складывании поворачивались вверх. Профиль крыла - NACA-230. Механизм складывания - гидравлический. Консоли имели небольшой угол поперечного V. В центроплане находились два топливных бака, а также ниши основных «ломающихся» при уборке стоек шасси. В консолях располагалось вооружение, патронные ящики, посадочные фары и узлы крепления закрылков и элеронов. Закрылки - односекционные, однощелевые. В полете для улучшения маневренности их можно было отклонять на 12 градусов. Обшивка закрылков - дюралевая, работающая. Элероны имели полотняную обшивку.

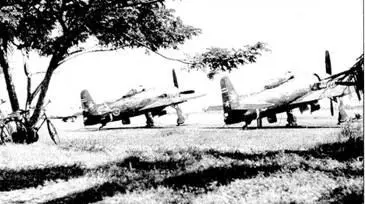

«Биркэты» в Таиланде

Самолет имел триммеры на всех поверхностях управления.

Вертикальное оперение имело один основной (задний) и один вспомогательный (передний) лонжероны. Горизонтальное оперение - однолонжеронной конструкции. Рули высоты и направления имели полотняную обшивку.

Шасси - трехстоечное, с хвостовым колесом, убирающееся. Основные стойки - балочной схемы, высокие, с тем чтобы обеспечить должный зазор между винтом большого диаметра и землей. При уборке верхняя часть стойки вильчатой формы складывалась к закон-цовке крыла, а нижняя - к фюзеляжу. В результате размеры ниш шасси были уменьшены на 30 процентов. Привод выпуска и уборки шасси - гидравлический. В случае отказа гидропивода выпуска шасси оно выпускалось и вставало на замки под собственным весом. Хвостовая опора - консольной схемы, небольших размеров, с литым катком вместо пневматика. Убиралась полностью поворотом назад в фюзеляж.

Самолет имел выдвигающийся тормозной посадочный крюк - «жало», в убранном состоянии размещавшийся в трубе в хвостовой части фюзеляжа.

Летно-технические характеристики самолета F8F-1 «Биркэт»

Размах крыла, м - 10,82

Длина самолета, м - 8,43

Площадь крыла, м2 - 22,67

Взлетная масса (максимальная), кг - 5779

Максимальная скорость на высоте 4570 м с «боевым» ПТБ, км/ч-681
