О. Паркc - Линкоры британской империи Часть III: «Тараны и орудия-монстры»

В противоположность британскому цитадельному типу иностранными флотами примерно в 1879 г. были заложены три корабля, которые внесли дальнейшую сумятицу в споры относительно концепции линкора будущего:

– Французский «Амираль Дюпрэ» с четырьмя весьма тяжёлыми орудиями в четырёх барбетах и полным поясом по ватерлинии значительной толщины;

– Итальянская «Италия» с четырьмя орудиями-монстрами, но без пояса;

Китайская канонерка «Лунг-Вэй», с двумя мощными орудиями.

Несмотря на то, что Дюпюи де Лом создал для небольших прибрежных броненосцев наиболее прогрессивную конструкцию орудийной башни, во Франции для высокобортных мореходных кораблей продолжали предпочитать открытые барбеты, с 1879 г. комбинируя установку тяжёлых орудий на верхней палубе с закрытой вспомогательной батареей палубой ниже. Спущенный на воду в том же году 11000-тонный «Амираль Дюпрэ» сочетал в себе следующие особенности:

– 4 13,4» (340мм) орудия на верхней палубе в барбетах из 305мм брони на высоте 8,5 м над ватерлинией,

– Тяжёлую вспомогательную батарею из 14 140мм орудий на средней палубе в середине корпуса,

– Высокий надводный борт с полным, хотя и узким, железным поясом по ватерлинии толщиной в середине 560 мм, утончавшимся к оконечностям,

– Скорость хода в 14 узлов.

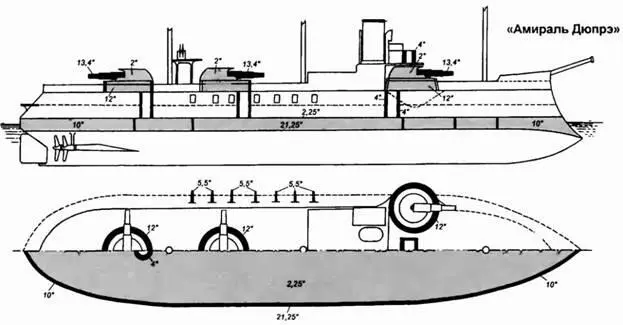

«Амираль Дюпре»

На бумаге «Амираль Дюпрэ» производил довольно бравое впечатление и Рид в своих выступлениях против цитадельных кораблей Барнаби особенно упирал на его полный, от штевня до штевня, броневой пояс. На самом же деле он был крайне уязвимым кораблём, оснащённым поясом, который в море почти всегда скрывался под водой, а получив пробоину сразу над этим поясом, этот французский линкор имел бы весьма малый запас остойчивости вследствие своего чрезвычайно сильно заваленного борта и узкой палубы. Его прямое влияние на конструкцию британских тяжёлых кораблей можно усмотреть из проекта созданных впоследствии «Имперьюза» и «Уорспайта», но в общем «Амираль Дюпрэ» подтвердил, что барбетные орудия можно располагать достаточно высоко и привлёк внимание к ценности вспомогательных орудий при атаке неброниро- ванных участков борта – а также к тому, что в проектах будущих кораблей по- требуется защита против огня подобных орудий.

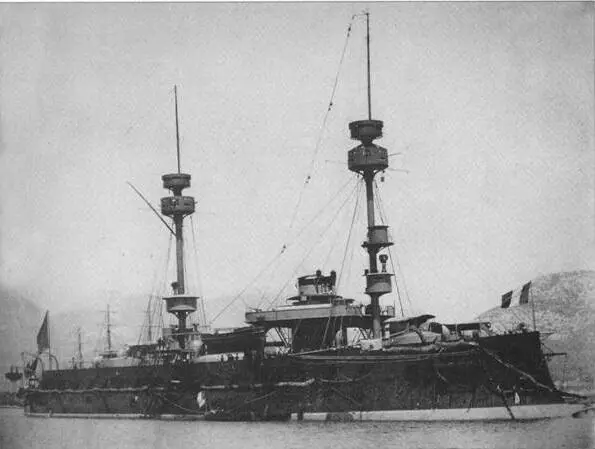

Французские «Амираль Бодэн» (фото внизу) и «Формидабль» являли собой иную крайность. Превосходно защищенные (полный пояс по ватерлинии в 560 мм, перекрытый 100-мм палубой), эти тихоходные (14 уз) 12 000-тонные броненосцы обладали бортовым залпом из трёх 370-мм орудий, удачное расположение которых делало их опасными противниками с точки зрения тогдашней тактики ведения морского боя.

Совершенно не убоявшись ужасных пророчеств Рида относительно незавидной участи в бою «Дуилио» и «Дандоло», итальянское правительство в 1877-1878 гг. приступило к постройке двух даже ещё более экстравагантных кораблей – «Италии» и «Лепанто», воплощавших принципы нападения и защиты в настолько революционном виде, что на некоторое время эта пара стала полной доминантой в умах и дискуссиях морских специалистов. Италия нуждалась в чём-то более быстроходном и мореходном, нежели «Дуилио», с артиллерией, превосходящей вооружение любого уже плавающего корабля, скоростью, превосходящей ход любого линкора и в то же время подходящей для перевозки большого количества войск «чтобы иметь уверенность, что любая попытка [неприятельской] высадки или бомбардировки может быть сорвана». Для соответствия всем этим требованиям Брин разработал необычный проект, который навечно занял место среди шедевров военно-морской архитектуры. В водоизмещении 13850 т [в итоге оно возросло до 15000 т с 1700 т угля и лишь 8 6» орудиями] он разместил четыре 103-тонных казнозарядных орудия и 18 6й казнозарядных пушек, а также четыре торпедных аппарата; механизмы для развития хода в 16 уз – реально была достигнута почти 18-узловая отметка – и запас топлива в 1650/3000 т. Высота надводного борта равнялась 7,6 м, а высота тяжёлых орудий над ватерлинией составляла 10,0 м. Принимая за непреложный факт превосходство орудия над бортовой бронёй, он полностью отказался от пояса и цитадели, и свёл защиту только к брустверу вокруг тяжёлых орудий, шахтам подачи их боезапаса, основаниям дымовых труб и подводной броневой палубе. Поддержание плавучести возлагалось на сложную комбинацию переборок и подразделение корпуса на отсеки в сочетании с развитой водоотливной системой. Полный вес брони с подкладкой составлял 3012 т – 22,3% нормального водоизмещения.

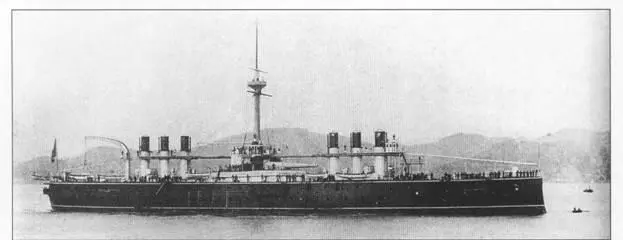

«Италия»

Хотя клетчатый слой так никогда и не был принят на кораблях Королевского флота, Эмиль Бертэн, в бытность его главным конструктором французского флота, широко использовал его в сочетании с узким поясом по ватерлинии. Эта идея заслуживает несколько более подробного описания, поскольку успех или провал систем защиты кораблей стран-противниц Британии вполне может представлять гораздо больший интерес, нежели методы защиты, воплощённые в британских кораблях.

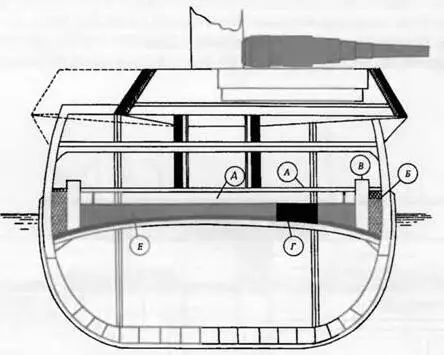

Из чертежа видно, что поддержание плавучести и остойчивости «Италии» в бою целиком и полностью зависело от клетчатого слоя, располагавшегося по всей длине корпуса и в чём-то напоминавшего мягкие оконечности «Инфлексибла», а также предложения из отчёта Комитета по проектам. В поперечном сечении 3 й карапасная палуба располагалась на 1,8 м ниже ватерлинии; на 3,3 м выше неё проходила плоская небронированная палуба (а) с двумя продольными переборками по каждому борту, формировавшая внешний ячеистый слой (б) и внутренний коффердам (в). Меэду внутренними продольными переборками по обоим бортам располагалась промежуточная водонепроницаемая палуба (г), подразделяющая межпалубное пространство на верхнюю часть (д), разбитую на множество мелких пустых отсеков и нижнюю (е), заполненную углем. Дымоходы на высоту 0,9 м выше ватерлинии защищались броневыми гласисами.

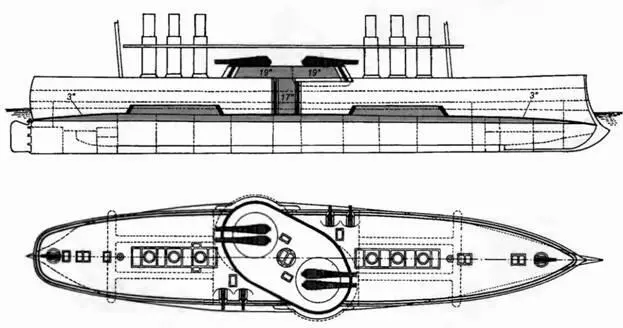

Весь проект «Италии» основывался на применении огромного центрального барбета из 480мм брони-компаунд, расположенного по диагонали на верхней палубе с двумя парами орудий на поворотных столах в каждом его углу. На практике темп ведения огня из этих гигантских пушек составлял один выстрел в 4-5 минут, в то время как 6» орудия на время стрельбы главным калибром действовать не могли (в конце концов их количество было сокращено до восьми).
