Оскар Паркс - Линкоры британской империи. Часть V. На рубеже столетий

Броня,мм Пояс 229-102, в оконечностях 51 (плюс 25 рубашка борта), траверз 305-203 (носовой), 12" установки: барбеты 305-152, башни 305-203, 9,2" установки: барбеты 102, башни 229-127, батарея 178, разделительные переборки между орудиями 51, палубы: кубрик 64 (в корме), 51-25 (в носу), нижняя 51-25, средняя 51-38, боевая рубка 305, колодец связи 152. (вес брони 4175 т)

Механизмы

«Кинг Эдуард VII» и «Хиберния»:

«Харлэнд энд Вульф»;

«Британия» и «Нью Зилэнд»;

«Хамфрейз энд Теннант»,

Для остальных изготовлены подрядчиками.

Два комплекта четырёхцилиндровых тройного расширения,

Мощность 18000 л.с., скорость хода 18,5 уз, 120 об/мин, котлы:

«Доминион» и «Коммонуэлт»;

«Бабкок энд Уилкокс» (водотрубные);

«Нью Зилэнд»: на 4/5 «Никлосс», 1/5 цилиндрические.

На остальных: на 4/5 «Бабкок энд Уилкокс», на 1/5 цилиндрические. Давление в котлах 14,8 атм.

Запас топлива, т Уголь: 950/2200, нефть 380 (кроме «Нью Зилэнд»)

Дальность, миль 3150 17-узловым ходом, 7000 10-узловым ходом

Экипаж,чел. 777

КонструкторДж. Нарбет

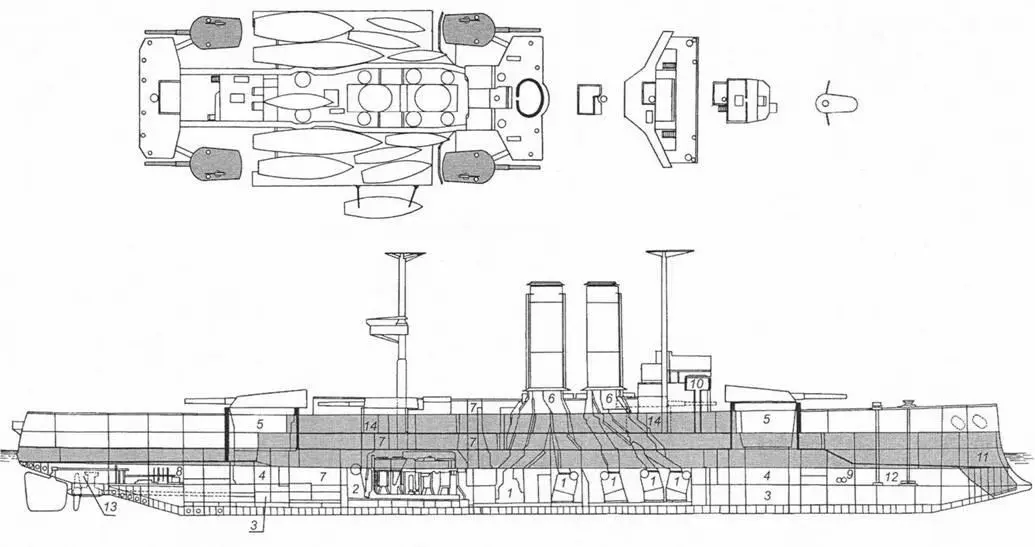

«Кинг Эдуард VII». Расположение мостиков и шлюпок, продольный разрез (1905):

1 – котлы; 2-машинные отделения; 3-бомбовые погреба; 4-крюйт-камеры; 5-барбеты 12" орудий; 6-дымоходы; 7-вентиляционная шахта машинных отделений; 8-отсек рулевых приводов; 9-отсек торпедных аппаратов; 10-боевая рубка; 11 – форпик; 12-шпилевое отделение; 13-румпельный отсек; 14-барбеты 9,2" орудий.

Высота надводного борга в носу составляла 6,7 м, в корме 5,5 м, корпус не имел вырезов для 76 мм орудий, подобно предшествующим сериям линкоров (да и на них они были в конце концов заделаны, а орудия перенесены на надстройки). Особое внимание Совет уделил мостикам (они были расширены, причём от бесполезного кормового мостика отказались) и маневренным качествам, для улучшения которых применили большой руль балансирного типа. Киль в корме получил вырез, но не такой большой, как на предшественниках, и меньший по протяжённости, поскольку на «маджестиках» при доковании несколько раз наблюдалось возникновение деформаций обшивки в корме у киля.

На флоте двойной главный калибр сильно критиковали – моряки особенно упирали на то, что для подобных размеров корабли несли мало орудий и при том слишком многих типоразмеров. Если 9,2" артиллерию дружно приветствовали, то 6" пушки в дополнение к ней были восприняты как излишние, поскольку вспомогательное вооружение можно было ограничить 9,2" калибром: эти орудия обладали практически такой же скорострельностью и удобством в управлении, как и 6". Расположив 9,2" орудия в парных башнях, как на итальянской «Регине Маргарите», ценой незначительной прибавке в весе можно было получить на каждом борту шесть таких орудий, и это было бы намного лучше, чем имевшиеся в наличии 2 9,2" и 5 6" на борт, даже несмотря на очевидные неудобства парных установок по сравнению с одиночными. Отмечали также, что, поскольку 9,2" снаряд с бронебойным наконечником был надёжен для борьбы с практически любой тогдашней корабельной бронёй, калибр тяжёлых орудий в концевых башнях также можно было понизить с 12" до 9,2" и корабли тогда могли иметь по 18 или даже 20 этих орудий. Как при этом располагались бы орудийные установки на столь ограниченном в длину корпусе, остаётся совершенно неясным, а вопрос о достаточной остойчивости судна с подобным огромным весом на верхней палубе вообще повисал в воздухе. Среди других пробелов проекта, вызвавших ропот, было отсутствие какой-либо осязаемой защиты ватерлинии в корме, сравнительно малый запас угля, так что – насколько это вообще представляло ценность на бумаге – новый тип не считали равноценным многим тогдашним иностранным линкорам даже меньшего водоизмещения.

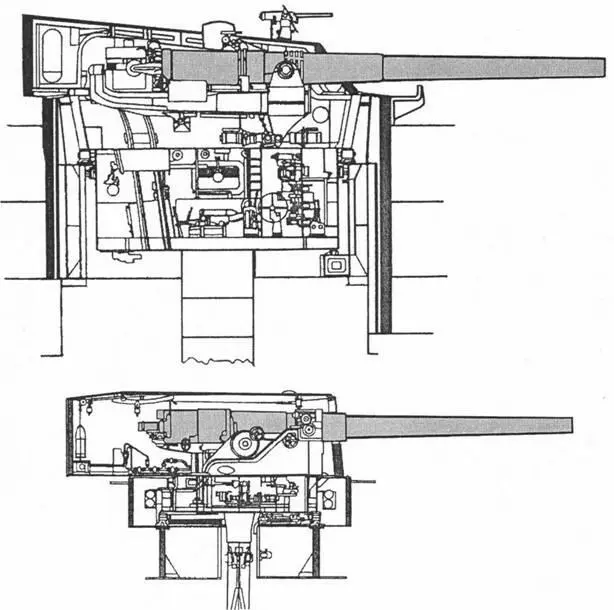

«Кинг Эдуард VII». Двухорудийные установки 12" (вверху) и 9.2" орудий. Продольный разрез

Из эволюции проектных решений следует, что конструкция корпуса совершенно не имела резерва увеличения нагрузки и никаких дополнительных 9,2" орудий втиснуть в него было уже невозможно. Если бы при определении состава вооружения в первую очередь учитывали мнение артиллерийских офицеров, то вполне вероятно, что подобная промежуточная версия между «Дунканом» и «Лордом Нельсоном» не появилась бы никогда: но из постановки вопроса – выбора между 7,5" и 9,2" орудием – видно, что всю инициативу в принятии решения оставлял за собой Совет, в то время как флоту, мнения которого никто не спрашивал, предоставлялось довольствоваться уже готовыми кораблями. Эта ситуация была пересмотрена только после Великой войны – теперь флот заявлял свои требования Адмиралтейству, решив, на каких кораблях ему воевать и указывал ведомству инспектора, что именно оно должно постараться построить.

Хотя и получившие 12" орудия в 40 калибров, «Эдуарды» изначально планировались под 45-калиберные орудия, под которые проектировались их орудийные установки. Внешний диаметр барбетов уменьшился с 11430 мм до 10363 мм – это дало экономию в 300 т на одних только поворотных столах, броне барбетов и башен. Британские башенные установки в то время были намного больше по размерам и весу, чем на иностранных линкорах – на 45-80% при той же толщине броневых прикрытий. Так, «анфас» вращающаяся броня установки «Кинга Эдуада YII» представляла собой цель в 7 м при ширине барбета 10,4 м, в то время как соответствующие характеристики французского «Голуа» составляли 7,6 и 5,5 м, русского «Севастополя» – 7,6 и 7,6 м, а американского «Род Айленда» – 7,0 и 8,2 м; все эти корабли также несли по два 12" орудия в башне. Уайт свято верил в необходимость значительного пространства боевого отделения для обеспечения свободных действий башенного расчёта при манипуляциях с боезапасом. Но минимизация этого объёма означала уменьшение размеров установки как цели и позволяла забронировать её более сильно. Следовательно, все конструктивные меры, позволявшие двигаться в этом направлении, отвечали необходимости и уменьшение габаритов башен «Кинга Эдуада VII» стало шагом на пути к ещё более компактным установкам «Лорда Нельсона».

Выше бортового бронирования барбеты защищались плитами в 305 мм и плитами в 152-203 мм за пределами пояса. Оси орудий носовой установки отстояли от ватерлинии на 7,62 м, кормовой – на 6,93 м. Боевое отделение (собственно, сама башня) бронировалось лобовыми плитами в 305 мм и 203 мм с бортов. Практически все тогдашние боевые корабли страдали от мощного действия дульных газов при стрельбе из собственных орудий по носу или корме и «Эдуарды» не стали исключением: их невысокая надстройка мало помогала закрытию 12" башен. При стрельбе кормовой 9,2" установки строго назад сотрясение в броневых колпаках на крыше 12" башни оценивались как «очень значительное», а артиллерийский офицер в ближайшем из них получал контузию, от которой терял сознание. При стрельбе 12" кормовой установки, развёрнутой на угол 30° от траверза, сотрясение в броневом колпаке 9,2" башни было «чувствительным», хотя и «умеренным».
