Оскар Паркс - Линкоры британской империи. Часть VI. Огневая мощь и скорость

В начале 1902 г., когда лучшим типом броненосного крейсера в британском флоте считался «Дрэйк», Фишер приступил к разработке абсолютно новой концепции крейсера, который он назвал «Недосягаемый» («Unapproachable»). Главный конструктор У.Х.Гард отвечал за разработку проекта. А Фишер, как обычно, отслеживал новинки в иностранных флотах в области вооружения, турбинных энергетических установок, нефтяного топлива и т.д. В этот период вопрос о вооружении только орудиями большого калибра не стоял, и сначала были выбраны калибры 10 д и 7,5 д, которые привлекли так много внимания на кораблях типа «Свифтшур» («Swiftsure»). Предполагалось, что новый крейсер будет превосходить иностранные современные крейсера по мощи артиллерийского вооружения и скорости, как «Неприступный» превосходил линейные корабли.

Предварительные «Заметки о настоятельной необходимости обладать мощными быстроходными броненосными крейсерами и их характеристиках», представляли собой только общий обзор и включали следующие положения:

1) превосходство в скорости над самыми быстроходными иностранными броненосными крейсерами;

2) главное вооружение включает 10-д орудия, расположенные в носовой и кормовой частях в качестве самого большого калибра, которыми можно управлять вручную, а второстепенное состоит из 7,5-д орудий, которые являются самыми большими скорострельными орудиями;

3) защита всех орудий должна противостоять 8-д мелинитовым снарядам;

4) каждое орудие должно иметь свою собственную защиту, дальномер и защиту для офицера и прислуги;

5) расположение орудий такое, чтобы обеспечить максимум артиллерийского огня в сторону носа и кормы, и равный огонь во всех направлениях горизонта;

6) никаких мачт и артиллерийских постов на топах мачтах – только радиоантенна – нет необходимости в мачтах и реях для сигналопроизводства;

7) вместо гидравлических грузовых стрел (деррик-кранов) применяются моторные подъемные краны; легкие бесшовные, стальные катера: максимальное число больших шлюпок Бертона расположенных ниже броневой палубы, так как ни одна из шлюпок после боя не уцелеет;

8) телескопические дымовые трубы;

9) нефтяное топливо обязательно;

10) все мостики убраны, за исключением легкого мостика, как на «Ринауне»;

11) турбинная силовая установка настоятельно рекомендуется;

12) отсутствие деревянных изделий;

13) бесштоковые якоря;

14) орудийные и снарядные погреба должны располагаться ниже палубы, на которой находятся орудия, чтобы освободить проходы для боеприпасов и орудийной прислуги.

Размеры корабля определятся выполнением этих требований.

Если удастся разместить котлы, машины и силовую установку в корме, то появятся большие преимущества в установке вооружения в наиболее выгодной позиции. Телескопические трубы можно заменить на прежние (которые применялись раньше). Если это осуществимо, желательно не спешить с принятием телескопических труб, а лучше оставить первенство в этом иностранным флотам.

В сопроводительном письме к Гарду Фишер особенно делал упор на необходимости укоротить дымовые трубы, мачты и надстройки, чтобы свести к минимуму возможность обнаружения крейсера на горизонте, и выражал надежду, что нефтяное топливо позволит положить конец дымовым трубам. Принц Луис Баттенберг выступал за подъемные краны вместо грузовых стрел для управления шлюпками и, очевидно, отвечал за эту часть проекта.

Появившийся позже «Проект 25-узлового броненосного крейсера» показывает, что вооружение, состоящее из четырех 9,2-д орудий в двух башнях и 12 7,5-д в шести башнях, было максимально возможным. Считалось, что проектируемые 10-д орудия по баллистическим качествам не намного превосходили 9,2-д, чтобы стоило выделять для них дополнительный вес.

Водоизмещение должно быть около 14 000 т с нефтяным отоплением и 15 000 т с угольным. Длина не меньше 500 фт и ширина 70 фт как минимальная для желаемого расположения орудий, хотя многое будет зависеть от длины щита для 7,5-д двухорудийных установок. Минимальная требуемая мощность силовой установки 35 000 л.с. и исходя из необходимости размещения машинных отделений и орудийных погребов, длина броневого пояса должна быть по крайней мере 272-фт. Проектная осадка составляет 26,5 фт (с килем) с носовой цистерной полной нефти, но пустым двойным дном, где могут находиться остальные 1 000 т.

Броневая защита должна быть 6 д с бортов высотой 14,5 фт, верхний броневой пояс толщиной 5 д, а нижний – 6 д, уменьшаясь конусообразно до 4 д по нижней кромке, которая на 4 фт уходила под воду. Башни больших орудий защищались 6-д, а меньших – 4-д броней, боевая рубка имела 10-д и переборки – 6-д защиту. Верхняя броневая палуба имела толщину 2 д, а нижняя 2,5-д в носовой части, 1,5 д в середине и 2,5 д в кормовой части.

Эскизных планов этого проекта не сохранилось, но отмечено, что такое расположение вооружения не позволяет иметь полубак или полуют, но дает возможность вести огонь на носовых курсовых углах и иметь более мощный бортовой залп, чем на любом другом крейсере такого размера. В этом отношении интересен следующий отрывок из сопроводительного письма:

«Чтобы вести артиллерийскую стрельбу из траверзных 7,5-д орудий в направлении носа (что вполне вероятно при стрельбе на больших дистанциях) и при этом избежать сотрясения в боевой рубке, корабль мог бы управляться с постов управления, расположенных наверху траверзных 7,5-д орудий и связанных между собой легким стальным мостиком, пересекающим палубу от одного борта к другому. Однако это не значит, что эффективная защита боевой рубки от воздействия дульных газов от траверзных орудий недостижима». Также отмечено принцем Луисом:

«На большинстве французских кораблей и наших новейших линкорах и крейсерах стрельба прямо по носу и по корме ограничена тем, что линия огня практически не может пересечь диаметральную плоскость в носу и корме. Следовательно, в случае погони, даже при курсе прямо по носу, малейшее отклонение от курса закроет каждое из орудий, расположенных не на миделе. Расположение вооружения, предложенное мистером Гардом, наиболее замечательно именно с этой точки зрения, так как носовые и кормовые башни 7,5-д орудий с каждого борта могут пересекать осевую линию огня, приблизительно на 25 градусов отклоняясь от носовой и кормовой линии – это означает, что и в погоне, и при отступлении реально могут использоваться и кормовые, и носовые орудия»(10 из 16).

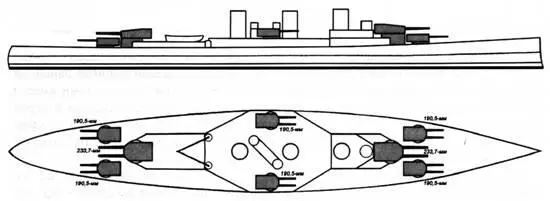

Проект 25-узлового броненосного крейсера с 7,5-д артиллерией

Тип «Шэннон», заложенный в январе 1905 г. почти с такими же размерениями и вооруженный четырьмя спаренными 9,2-д и 10 7,5-д орудиями в одноствольных установке по бортам в середине корабля, был ответом Совета Адмиралтейства на проект Фишера. Расположение одиночных орудий требовало больше веса, и бортовой залп был на одно орудие меньше и теоретически два 7,5-д орудия не могли стрелять по диаметральной плоскости, однако, на флоте спаренные установки не пользовались популярностью, после опыта с такими установками 6-д орудий на крейсерах типа «Каунти» («County»); поэтому появление двухствольных 9,2-д башен было встречено критически.
