Оскар Паркс - Линкоры британской империи. Часть VI. Огневая мощь и скорость

Комитет по проектированию рассматривал пять вариантов расположения орудий для броненосного крейсера. Все они разрабатывались, чтобы обеспечить не менее чем четыре орудия в носовой части или кормовой и от четырех до шести на траверзе. Как и на эскизных планах линкора, для защиты пары башен был сделан каземат, и это было единственное средство защиты, так как броневой пояс в районе расположения орудий не предполагался. Проект Гарда-Фишера «А» «Неуловимый» («Uncatchable») предлагал восемь орудий: четыре стреляли по носу и корме и шесть с траверза. Но, так как все аргументы против этого расположения на проектах линкоров «Е» и «F» основывались на воздействии дульных газов от стрельбы тяжелых орудий в кормовых башнях (ближайшей к корме башней, как предполагалось, будет трудно управлять), этот проект не мог быть принят.

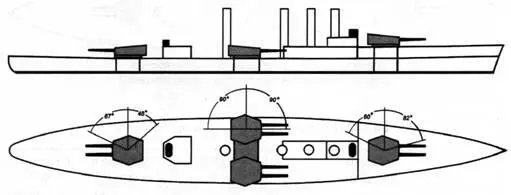

Проект «А» линейного крейсера. 540x77x26,5 фт = 17 000 т, 8 12-д, 25 уз.

Следующие варианты, предложенные Нарбетом, были представлены Департаменту строительства как воплощающие полный круговой огонь из четырех башен, скорость 25уз, которая обеспечивалась поршневыми паровыми машинами.

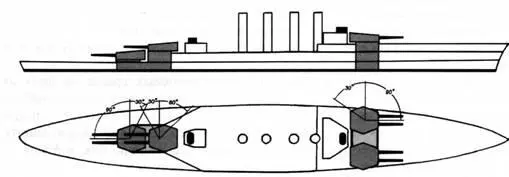

Проект «В» линейного крейсера. 540x77,5x26,5 фт = 17 200 т, 8 12-д, 25 уз.

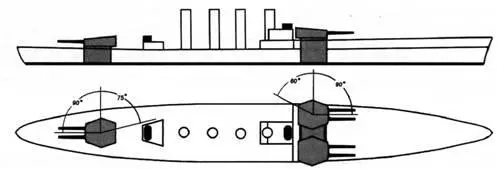

Проект «С» линейного крейсера. 520x76x26 фт = 15 600 т, 6 12-д, 25 уз.

Проекты «В» и «С» были отклонены из-за выступающих вперед траверзных башен, что считалось нежелательным с точки зрения мореходных качеств, хотя в варианте «С» они были перенесены дальше в корму. В прошлом такое расположение было на французском броненосце «Адмирал Дюперре» («Admiral Duperre») (1879 г.), австрийском «Кронпринц Эрцгерцог Рудольф» (1886 г.), русском броненосце «Чесма» (1886 г.) и германском «Зигфрид» (1889 г.), однако позже было признано нецелесообразным.

Совершенно другое расположение главного вооружения предлагал вариант «D», и Комитет без колебаний принял его как идеальное расположение, позволяющее вести огонь с хорошей концентрацией огня, как с траверза, так и в осевом направлении, при этом обеспечивался мощный бортовой залп во время погони.

Проект «D» линейного крейсера. 540x77x26,5 фт = 16 950 т, 8 12-д, 25 уз.

Это расположение позволяло иметь шесть орудий и в носовой, и кормовой частях корабля, и с каждого борта, но при диагональном размещении траверзных башен, как в варианте «Е», каждая башня имела возможность стрелять на противоположную сторону с углом обстрела около 50 градусов.

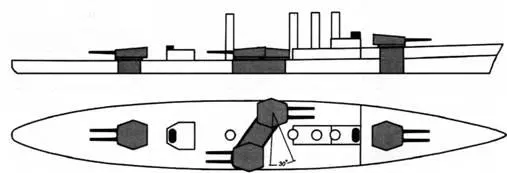

Проект «Е» линейного крейсера. 540x77x26,5фт = 16 950 т, 8 12-д, 25 уз.

Более приемлемый бортовой залп мог быть получен из башен, расположенных на миделе, но это позволяло вести артиллерийский огонь во время погони только из двух орудий. Была сделана попытка выдвинуть диагонально расположенные башни вперед, сдвинув носовую башню в середину корабля по диаметральной плоскости, но узкие линии обводов корпуса делали такое расположение невозможным. Поэтому Комитет решил принять проект «Е», но добавить длинный полубак, расширяющийся к кормовой башне, чтобы обеспечить лучшие мореходные качества и лучшую управляемость траверзными орудиями. Проект предусматривал две треногие мачты, шелтердеки для второстепенных орудий и т.д., а также выступающий нос, как на линкоре. Одиночный каземат, предложенный вначале для траверзных башен, в конечном проекте не появился, так как каждая башня получила отдельный барбет.

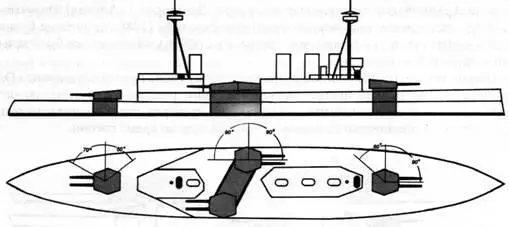

Доработанный проект Е линейного крейсера (с удлиненным полубаком и треногими мачтами)

Место постройки Заложен Спущен на воду Вступил в строй Стоимость, ф.ст.

«Индомитэбл» «Фэйрфилд» 01.03.1906 16.03.1907 25.06.1908 1 662 337

«Инфлексибл» Клайдбэнк 05.02.1906 26.06.1907 20.10.1908 1 677 515

«Инвинсибл» Эльсвик 02.04.1906 13.04.1907 20.03.1908 1 635 739 (вооружение 90 000)

Размерения,фт 530 (567) х 78,5 х 25,5 (26,8) = 17 250 т.

Водоизм.в полном грузу, т Нормальное водоизмещение, т

«Индомитэбл» 20125 17410

«Инфлексибл» 19975 17290

«Инвинсибл» 20135 17420

Вооружение:орудия: 8 12-Д/45 16 4-Д/45; 1 3-д; 7 пулеметов торпедные аппараты (18-д подводные): 4 бортовых 1 кормовой торпеды: 23 18-д 6 14-д (катерные)

Бронирование,д пояс 6-4 барбеты 7-2 переборки 7-2 башни 7 боевая рубка 10-6 палуба: главная 1-0,75 нижняя 2,5-2-1,5 орудийные погреба 2,5

Механизмытурбины Парсонса 41 000 л.с., проектная скорость 25 уз, 4 вала:

«Инвинсибл» – ф. «Хамфрэйз и Тэннант»;

для остальных – строителями

Котлы 31: «Индэмитэбл» ф. «Бабкок и Вилкокс»; на остальных – ф. «Ярроу»

Запас топлива,т угля – 1 000/ 3 084; нефти – 725 («Инфлексибл») и 710 («Индомитэбл») 710

Экипаж784 чел.

КонструкторыДж.Х.Нарбет, У.Х.Уайтинг.

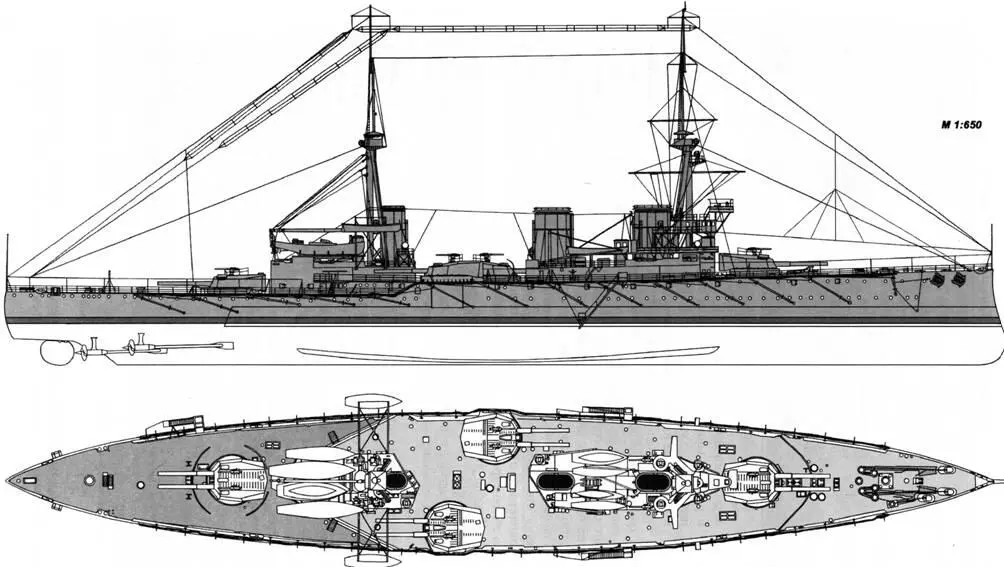

«Инвинсибл». Внешний вид корабля по состоянию на 1909 г.

Особенности:

1) первые линейные крейсера;

2) первые большие крейсера, имеющие скорость 25 уз;

3) имели самую мощную на флоте силовую установку;

4) имели самый высокий на военных кораблях борт.

Из четырех броненосцев Программы 1905 г. три должны были быть броненосными крейсерами и готовыми через тридцать месяцев. В отчете Первого Лорда не было дано никаких деталей, не было никакого намека на то, что это «трио» будет больше обычного, вооруженного 9,2-д орудиями типа крейсеров. До следующего года не просочилось никаких сведений о реальном вооружении, и в общем считалось, что немцы проектировали свой «Блюхер» как ответ, вооружив его двенадцатью 8,2-д орудиями, в уверенности, что «Инвинсиблы» будут иметь восемь 9,2-д орудий.

Когда стали известны цифры по поводу толщины брони, они не получили благоприятных отзывов в прессе. По мнению некоторых критиков, проект был плохо сбалансирован, и ежегодник «Брассей» подвел итог:

«Корабли таких больших размеров и стоимости не подходят для задач крейсеров. Но есть еще более сильное возражение против повторения этого типа: адмирал, имея «Инвинсиблы» в своем флоте, бесспорно, направит их в бой, где сравнительно легкая броня будет недостатком, а высокая скорость потеряет ценность».
