Владимир Ильин - Штурмовики и истребители-бомбардировщики

17 сентября 1992 года совершила первый полет усовершенствованная модификация - S.211A, снабженная более мощным двигателем Пратт-Уитни Канада JT15D-5C. Самолет имел увеличенную емкость топливных баков и усиленное вооружения. За счет более высокой тяговооруженности возросли летные характеристики, сократилась взлетная дистанция. Максимальная скорость возросла до 767 км/ч (на высоте 7600 м). Усиленное шасси обеспечило возможность посадки с вертикальной скоростью 4 м/с. Самолет S.211A был сертифицирован 8 июля 1994 года. Однако информации о его поставках пока не имеется. В 1992 году итальянский самолет принял участие в конкурсе на единый учебно-тренировочный самолет для ВВС и ВМС США JPATS.

В 1992 году опытный S.211A был направлен в США, где прошел испытания на фирме Грумман (она стала партнером SIAI-Map- кетти в рамках программы JPATS). Второй самолет, специально доработанный под американские требования, был испытан в начале 1993 года. Однако в 1995 года американцы выбрали в качестве прототипа своего нового УТС швейцарский «Пилатус».

Конструкция. Самолет S.211 выполнен по нормальной аэродинамической схеме с высокорасположенным крылом. 60% обшивки планера изготовлено из углепластика. Ресурс планера - 14 400 ч.

Двухлонжеронное крыло имеет профиль NASA GAW-1. Угол стреловидности по 1/4 линии хорд 15,5°. На верхней поверхности каждой консоли имеется аэродинамический гребень.

Трехопорное шасси фирмы «Мессье/Магнаджи» убирается в фюзеляж.

Экипаж размещается в герметизированной кабине, снабженной облегченными катапультными креслами Мартин-Бейкер Мк.10, обеспечивающими возможность аварийного покидания самолета на стоянке (катапультирование осуществляется через стекло фонаря).

Самолет SIAI-MAPKETTH S.211 в демонстрационном полете

Схема легкого штурмовика SIAI-МАРКЕТТИ S.211

Силовая установка. Самолет S.211 оснащен ТРДД Пратт-Уитни Канада JT15D-4C (1 х 1140 кгс) с электронной системой управления.

На самолете S.211 А установлен двигатель JT15D-5C (1 х 1420 кгс), имеющий пониженную шумность. Топливная система включает интегральные крыльевые баки емкостью 650 л и фюзеляжный бак (150 л). Два ПТБ, вмещающих по 270 л, могут подвешиваться под крылом.

Целевое оборудование. В передней кабине установлен оптический прицел GMAv ISIS D-211. По желанию заказчика самолет может комплектоваться доплеровским локатором, радиовысотомером, системой оповещения о радиолокационном облучении и индикатором на лобовом стекле.

Вооружение. На четырех узлах внешней подвески возможно размещение четырех одно- и двухствольных контейнеров с пулеметами калибром 7,62 мм, четырех 12,7-мм пулеметов или двух 20-мм пушек.

Ракетное вооружение включает четыре блока НАР AL-18-50 (18 х 50 мм), два блока Матра 155 (6 х 68 мм) или два SNORA RWK 020 (12 х 81 мм).

Самолет S.211 может оснащаться контейнером с 12,7-мм пулеметом на центральном подфюзеляжном узле подвески.

РАЗМЕРЫ:

размах крыла, м 8,43

длина самолета, м 9,50

высота самолета, м 3,80

площадь крыла, м 2 12,60

Истребитель бомбардировщик

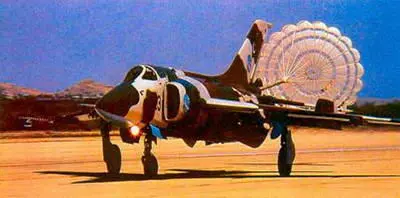

Штурмовик А-5 ВВС Пакистана

Q-5 - первый боевой самолет китайской разработки, строившийся серийно. Он является глубокой модернизацией истребителя МиГ-19, выпускавшегося в Китае по советской лицензии под названием J-6. Китайским конструкторам удалось создать недорогой, простой и надежный тактический ударный самолет, опередив своих коллег в США и России, где разработка аналогичных машин - Воут А-7 и МиГ-23Б началась значительно позже.

Проектирование самолета, оптимизированного для нанесения ударов по наземным целям, началось в августе 1958 года в ОКБ завода в Шеньяне, с широким привлечением студентов местного авиационного института. В дальнейшем программа была передана в ОКБ завода в Нанчанге. По сравнению с исходным МиГом китайская машина имела удлиненный фюзеляж с боковыми воздухозаборниками. Такая компоновка улучшала обзор из кабины в направлении вперед-вниз и позволяла разместить в заостренной носовой части дополнительное радиоэлектронное оборудование.

Постройка первого опытного истребителя-бомбардировщика завершилась в 1961 году, однако экономическая обстановка и политическая нестабильность в Китае привели к приостановке работ, которые удалось возобновить лишь через два года. Первый полет опытного самолета состоялся 4 июня 1965 года.

Серийный выпуск истребителя-бомбардировщика начался в конце 1969 г., в период наибольшего обострения советско-китайских отношений. Поставка в строевые части началась в 1970 году (в первую очередь новые самолеты получили авиационные полки, расположенные в северных районах Китая и нацеленные на Советский Союз).

Q-5 имел грузоотсек длиной приблизительно 4 м, способный вмещать одну бомбу массой 500 кг или две бомбы по 250 кг. Можно предположить, что подобное размещение вооружения свидетельствовало о стремлении конструкторов оптимизировать самолет для доставки тактического ядерного оружия (нельзя забывать, что Q-5 был задуман и начат проектированием еще в период «Великой дружбы» СССР и КНР, когда вопрос о передаче Китаю советской ядерной технологии еще не был снят с повестки дня).

В 1975 году начались работы по проектированию усовершенствованного истребителя-бомбардировщика, Q-5-I, на котором отказались от грузоотсека (советские ядерные бомбы Китаю так и не были переданы, а работы по созданию собственных малогабаритных ядерных боеприпасов затянулись). В то же время удалось увеличить состав вооружения на внешних узлах подвески (число подфюзеляж- ных узлов подвески возросло до четырех) и боевой радиус действия (за счет удлинения фюзеляжного топливного бака). Самолет имел усовершенствованный вариант двигателя WP6, контейнер тормозного парашюта перенесли с нижней части фюзеляжа под основание киля, были установлены узлы для подвески стартовых пороховых ускорителей, усовершенствовано связное радиооборудование. Первый модернизированный самолет совершил первый полет в конце 1980 года, а 20 октября 1981 года он был сертифицирован.

Часть самолетов Q-5-I для ВМФ Китая могла нести на подфюзеляжных узлах подвески две торпеды или противокорабельных ракеты С-801 (под крылом), способных совершать полет на малой высоте (20 м). Состав БРЭО был дополнен доплеровским измерителем угла скольжения и сноса.
