Итальянцы предполагают доработать свои истребители-бомбардировщики по образцу германских самолетов, в отличие от которых они должны получить, также, оборудование микроволновой системы посадки. Предполагается, что самолеты «Торнадо»IDS сохранятся на вооружении до 2010-х годов.

Общесамолетные системы.

Самолет оснащен аналоговой электродистанционной системой управления (ЭДСУ) с многократным резервированием по крену, рысканию и тангажу. Система автоматизированного управления (САУ) не только отрабатывает команды, задаваемые летчиком посредством ручки управления и педалей, но и выполняет функции системы повышения устойчивости и управляемости самолета (CSAS).

Имеется четыре режима работы системы управления самолетом: электродистанционное управление через систему автоматизированного управления (САУ, основной режим работы); электродистанционное управление рулями без применения САУ; механическое управление бустерами (последние два режима являются резервными).

Блок управления механизацией и углом стреловидности крыла разработан фирмами «Лукас Аэроспейс» и «Микротекника». При помощи гидравлической системы он контролирует работу предкрылков, закрылков, силового привода поворота консолей крыла, щитков крюгера и автомата загрузки по тангажу. Управление углом стреловидности осуществляется посредством специального рычага.

На истребителе-бомбардировщике имеются две независимые гидравлические системы, которые обеспечивают дублированное питание системы управления и приводов механизации, поворот консолей крыла, уборку и выпуск шасси. Каждый двигатель приводит гидронасос одной системы, имеется, также привод обоих систем от одного двигателя через механическую связь коробок вспомогательных агрегатов обоих двигателей.

Оборудование самолета питается от двух приводов-генераторов переменного трехфазного тока 115/200 В мощностью по 40/50 кВ стабилизированной частоты 400 Гц (разработчик - фирма «Лир Сиглер»). Потребители постоянного тока (28 В) питаются от двух трансформаторно-выпрямительных устройств на 150 А. Имеется также аварийный комбинированный генератор постояного и переменного тока с приводом от гидромотора. На самолете отсутствуют электрические акумуляторы, турбостартер двигателя запускается от от гидромотора с подачей энергии от гидроакумулятора.

Система кондиционирования воздуха - фирмы «Рисерч», с отбором воздуха от двигателей. Она обеспечивает наддув кабины, охлаждение бортового оборудования, продув пушечного отсека, наддув топливных баков и вентиляцию костюма летчика. Кислородная система имеет газификатор жидкого кислорода.

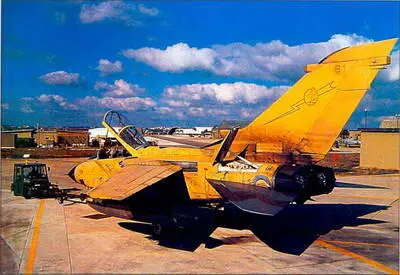

Истребитель-бомбардировщик «ТОРНАДО» GR.1 итальянских ВВС на стоянке с выпущенными тормозными щитками. Закопченый киль - следствие работы реверса двигателей

Целевое оборудование. Многоцелевое назначение самолета определило не только его конфигурацию и летные характеристики, но и состав бортового радиоэлектронного оборудования. Самолет оснащен навигационно-прицельным компллексом, основу которого составляет центральная цифровая ЭВМ «Спирит»3, выполненная на интегральных схемах с различным уровнем интеграции. Компьютер обрабатывает сигналы, поступающие от БРЛС, ИНС, доплеровской навигационной системы, лазерного дальномера, радиовысотомера, магнитного компаса, вычислителя воздушных данных и ряда других специализированных вычислителей, а также вырабатывает в цифровой форме соответствующие команды и передает их рта системы индикации и управления. Емкость оперативной памяти БЦВМ - 64 Кбайта.

При расчетах по определению места самолета БЦВМ получает информацию от ИНС FIN-1010, резервной пилотажно-навигационной системы SAHR, доплеровской системы определения скольжения и сноса «тип 72» и вычислителя воздушных данных.

ИНС, выполненная в виде отдельного блока массой 22 кг, объединяющего гироплатформу и систему питания, имеет, также, свой цифровой вычислитель с емкостью памяти 6 Кбайт. В нормальных условиях для выставки ИНС требуется 10-12 минут, однако имеется и режим ускоренной выставки (90 секунд).

Доплеровская навигационная система «тип 72» фирмы «Декка» выдает данные о векторе скорости по курсу, в сторону от курса и в вертикальной плоскости. В основном режиме работы она применяется совместно с ИНС.

Навигационная ошибка в инерциальном режиме составляет 1,8-2,0 км/ч полета, в режиме доплеровской РЛС и системы SAHR - 3,6-5,4 км/ч полета, а в режиме вычислителя воздушных данных и системы SAHR - 9 км/ч полета.

Вывод навигационной информации в кабине летчика осуществляется на проекционный индикатор с движущейся картой (в качестве носителя информации используются диапозитивы). В кабине штурмана установлен комбинированный индикатор с движущейся картой, на которую может накладываться информация от БРЛС.

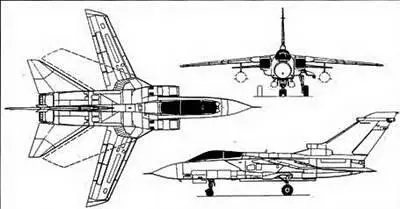

Схема истребителя-бомбардировщика ПАНАВИА «ТОРНАДО» IDS

Самолет оснащен многорежимной БРЛС фирмы «Тексас Инструменте» (изготавливается в Европе по американской лицензии) с высокой разрешающей способностью в режиме картографирования местности, а также обнаружения и сопровождения наземных целей. Имеется режим следования рельефу местности с высокой частотой повторения импульсов, позволяющий совершать продолжительный полет с большой скоростью на высотах 60-150 м. Станция снабжена двумя независимыми антеннами - основной, с плоской щелевой антенной решеткой диаметром 0,8 м (электронное сканирование по углу места и механическое - азимуту) и зеркальной антенной меньших размеров, установленной под основной и обеспечивающей полет в режиме следования рельефу местности. Мощность БРЛС в импульсе 10 и 60 кВт, сектор сканирования по азимуту ±60°, по углу места ±15°.

Система следования рельефу может работать в двух режимах: полностью автоматическом с использованием автопилота, а также в ручном, когда летчик управляет самолетом по командам автопилота, выводимым на индикатор.

Лазерный дальномер фирмы «Ферранти» имеет стабилизированную по трем осям оптическую головку. Используется лазер на иттриево-алюмипиевом гранате с ниодимом (YAG: Nd). Приемная система дальномера способна работать и в режиме целеуказания, осуществляя поиск наземной цели, подсвеченной лазером с земли или другого самолета, снабженного лазерным прожектором. Координаты подсвеченной цели выводятся на ИЛС. Девять самолетов «Торнадо»СР.Мк.1 британских ВВС оснащены контейнерами с оптоэлектронной системой «Мартин-Мариетта» TIALD, включающей тепловизор и лазерный дальномер-целеуказатель, установленные на гиростабилизированной платформе. Система позволяет сопровождать и подсвечивать наземные цели самостоятельно (в том числе и в темное время суток).
