В 1993 году был выполнен натурный макет самолета, однако в 1994 году министерство обороны Польши сообщило о приостановке работ по программе «Скорпион», сосредоточив основные усилия на создании, в первую очередь, более простого самолета М-99, разрабатываемом на основе уже существующей конструкции УТС 1-22. В дальнейшем, если Польше удастся найти партнеров по программе PZL-230F, работы могут быть возобновлены.

Конструкция. Самолет выполнен по схеме «утка» с плавным сопряжением крыла и фюзеляжа. Вертикальное оперение - V-oбразное. Двигатели размещены в отдельных гондолах на пилонах в хвостовой части. Конструкция планера в основном выполнена из композиционных материалов. Внедрены отдельные элементы технологии «Стелс». Катапультное кресло Мартин-Бейкер MK.10L наклонено под углом 34°, что должно позволить летчику выдерживать установившуюся перегрузку до 9 единиц. Бронирование кабины защищает летчика от пуль калибром до 12,7 мм.

Силовая установка. Два ТРДД Пратт-Уитни Канада PW305 (2 х 2380 кгс), Гаррет ATF3 (2 х 2480 кгс) или Текстрон Лайко- минг LF505 (2 х 2840 кгс).

Оборудование. БРЭО польского и западного производства. ИНС, ИЛС, многофункциональные кабинные индикаторы на цветных ЭЛТ. Имеется ЭДСу.

Вооружение. Встроенная 4-ствольная пушка Джнерал Электрик GAU-12/U (25 мм, 30 снарядов). Под фюзеляжем возможна подвеска более мощной 30-мм 7-ствольной пушки Дженерал Электрик GAU-8 (разработана для штурмовика Фэрчайлд А-10А). Бомбы (в том числе и КАБ), НАР и УР класса «воздух-воздух» и «воздух-поверхность» на 13 узлах внешней подвески.

Схема легкого штурмовика «СКОРПИОН» (проект)

РАЗМЕРЫ:

размах крыла, м 10,00

длина самолета, м 12,10

высота самолета, м 4,20

площадь крыла, м 2 25,40

МАССЫ, кг.

максимальная взлетная 10 000

пустого самолета 3600

вооружения на внешних узлах подвески 4000

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ:

максимальная скорость, км/ч 1040

практический потолок, м 12 000

боевой радиус действия, км 300

взлетная дистанция, м…. 370

Легкий штурмовик

Схема легкого штурмовика «КОБРА»2000 (проект)

Впервые о программе создания этого самолета было объявлено 11 сентября 1993 года. Разработка проекта «Кобры» - легкого штурмовика, предназначенного для непосредственной поддержки войск осуществлялась старейшим польским отраслевым научным центром, Институтом летничства (Авиационным институтом), образованным в 1926 году. Главным конструктором проекта явился Влодзимеж Гнаровский (Wlodzi- mierz Gnarowski). К участию в программе были привлечены авиастроительные предприятия PZL Мелец, PZL Ржегов и PZL Свидник.

В отличие от более футуристичного «Скорпиона», самолет «Кобра»2000 имел более консервативную компоновку. Его наиболее яркой отличительной особенностью стал воздухозаборник, расположенный над фюзеляжем. Такая компоновка может свидетельствовать о стремлении конструкторов уменьшить радиолокационную заметность штурмовика. В качестве силовой установки выбраны два двигателя Роллс- Ройс/ Турбомека «Адур»Мк.871 или новые польские двигатели. Первоначально планировалась установка ТРДД D-28(2 х 2730 кгс), впоследствии замененных на более мощные D-32.

Самолет предполагается оснастить современным западным БРЭО и перспективным вооружением, включающим высокоточные ракеты и корректируемые авиационные бомбы.

Современные экономические реалии вряд ли позволят Польше реализовать в обозримом будущем проект «Кобра»2000, однако он представляет интерес как один из вариантов решения проблемы легкого штурмовика пятого поколения.

Конструкция. Самолет выполнен по нормальной аэродинамической схеме со среднерасположенным стреловидным крылом и стреловидным оперением. Планер выполнен, в основном, из алюминиевых сплавов с широким использованием углепластика.

Трехлонжеронное крыло имеет сверхкритический профиль. На его передней кромке (приблизительно на половине полуразмаха) размещен вихреобразующий «клык», служащий для повышения устойчивости самолета на больших углах атаки. Механизация

крыла включает двухсекционные закрылки Фаулера и трехсекцион- ный отклоняемый носок. На законцовках крыла размещены АПУ для ракет класса «воздух-воздух» с ТГС.

Фюзеляж овального сечения интегрально сопрягается с крылом. Форма «сплющенной» носовой части, опущенной вниз, обеспечивает хороший обзор из кабины летчика. За кабиной расположен ковшеобразный воздухозаборник овального сечения, разделенный вертикальной перегородкой.

Непосредственно за воздухозаборником установлен относительно большой киль с рулем направления. Его дополняют два подфюзеляжных гребня, служащих, также, для крепления цельноповоротных консолей горизонтального оперения.

Трехопорное шасси убирается в фюзеляж. Основные опоры двухколесные, носовая - одноколесная.

Силовая установка. В хвостовой части размещено два ТРДД Роллс-Ройс/Турбомека «Адур» Мк.871 (2 х 2650 кгс) или IL D-32 (2 х 3330 кгс).

Вооружение. Самолет предполагается оснастить двумя встроенными 30-миллиметровыми пушками ГШ-301 (Россия) или DEFA 553 (Франция). На девяти внешних узлах подвести (шести под крылом и трех под фюзеляжем) возможно размещение до 3350 кг боевой нагрузки, в состав которой могут входить КАБ типа «Пейв Уэй», УР класса «воздух-поверхность» (в частности, типа Х-25М) и «воздух-воздух», а также свободнопадающие бомбы (в том числе и на многозамковых держателях) и блоки с НАР.

РАЗМЕРЫ:

размах крыла, м 11,00

длина самолета, м 13,70

высота самолета, м 5,20

МАССЫ, кг.

пустого самолета 4439

максимальная взлетная 10 690

вооружения на внешних узлах подвески 3350

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ:

максимальная скорость, км/ч 1050

максимальная скороподъемность, м/с 125

практический потолок, м 18 000

взлетная дистанция, м…. 380

боевой радиус действия, м 350-400

Штурмовик

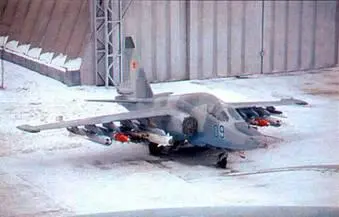

Су-25ТМ (Су-39) в Центре показа авиатехники ВВС в Кубинке

Один из наиболее эффективных боевых самолетов российской фронтовой авиации, самолет Су-25 в настоящее время является единственным в мире типом классического бронированного штурмовика, находящегося в серийном производстве.
