В 1996 году поднялся в воздух штурмовик Су-25ТМ (Су-39), построенный па серийном заводе в г. Улан-Удэ. Су-25ТМ является дальнейшим развитием «противотанкового» штурмовика Су-25Т. По сравнению со своим предшественником он имеет расширенный диапазон боевого применения. Помимо «классической» для штурмовика борьбы с целями на поле боя и действий по объектам в тактическом тылу противника, Су-25ТМ способен наносить удары по крупным морским целям (в том числе кораблям класса «эскадренный миноносец», имеющим водоизмещение до 5000 т), а также поражать воздушные цели (в том числе на средних дальностях) в любых погодных условиях. Для этого самолета создается новый, более экономичный двухконтурный двигатель упрощенной конструкции, имеющий увеличенную до 5200 кгс максимальную тягу.

Из узкоспециализированной машины «поля боя» Су-25 постепенно трансформировался в многоцелевой боевой самолет, не имеющий мировых аналогов.

Конструкция. Самолет выполнен по нормальной аэродинамической схеме с высокорасположенным трапециевидным крылом. В конструкции планера использованы алюминиевые сплавы Д-16, В-95, АК4-1, ВЛЛ-10, АМгЗ и АМгб (60% от массы планера), магниевые сплавы МА8, МА14Т, МЛ54 (2%); титановые сплавы ОТ4-1, ВТ20, ВТ5Л (13,5%); сталь ВНС-2, ЗОХГСА, ВИЛ-3 и 12Х18Н10Т (19%) и другие материалы (5,5%).

Фюзеляж самолета, выполненный.по типу полумонокок, имеет элипсовидное сечение. В его носовой части расположен негерметичный водозащищенный отсек с радиоэлектронным оборудованием. Для облегчения доступа к БРЭО на боковых поверхностях фюзеляжа имеются быстросъем- ные люки, а носовая часть фюзеляжа откидывается вверх.

Негерметичная кабина летчика образована «ванной», сваренной из титановых плит толщиной 10-24 мм. Фонарь имеет неподвижный трехсекционный козырек (с плоским лобовым бронестеклом) и откидывающуюся вправо крышку. Открывание и закрывание фонаря производится вручную.

Самолет Су-25Т/ТМ имеет герметизированную кабину с избыточным давлением 0,25 кгс/см 2 , что позволило увеличить рабочий потолок с 7000 до 10000 м.

В кабине установлено катапультное кресло К-36Л, обеспечивающее спасение летчика на скорости до 1000 км/ч.

У самолета Су-25Т/ТМ носовая часть фюзеляжа несколько удлинена, что обеспечивает размещение системы «Шквал».

Крыло самолета имеет трапециевидную в плане форму. Угол стреловидности по передней кромке 19° 54 мин., поперечного V -2,5°. Крыло выполнено по кессонной схеме. Кессон состоит из переднего и заднего лонжеронов, верхней и нижней панелей, а также нервюр. На конце каждой консоли установлены гондолы с тормозными щитками (верхний и нижний основные щитки кинематическии связаны между собой и открываются вверх и вниз на угол 55°; они имеют дополнительные щитки, отклоняющиеся на угол 90° относительно наружной плоскости основных щитков). На каждой консоли имеется пятисекционный предкрылок, двухсекционный закрылок (углы отклонения - 10 и 40°) и элерон.

Стабилизатор имеет три установочных положения и управляется посредством специального привода. Его поперечное V +5°. Руль высоты состоит из двух раздельных половин, связанных между собой карданным валом. На каждой половине руля высоты установлен бустер, а на правой половине - триммер.

Вертикальное оперение состоит из киля, руля направления и демпфера рыскания.

Воздухозаборники Су-25 - боковые нерегулируемые, со скругленными входными кромками. Между бортами фюзеляжа и воздухозаборниками расположены клинья слива пограничного слоя.

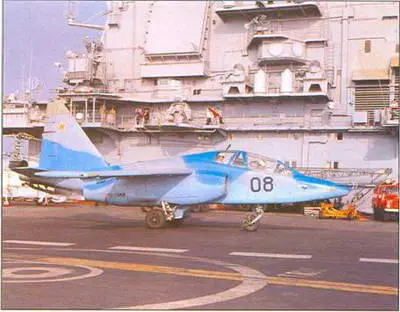

Су-25УТГ на палубе авианосца

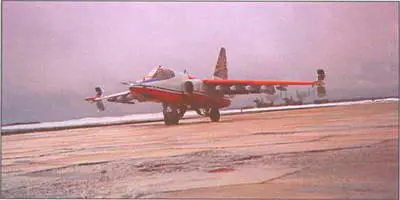

Штурмовик Су-25 выполняет посадку

Шасси - трехопорное с носовым колесом. Главные опоры убираются в ниши фюзеляжа движением вперед/к плоскости симметрии самолета. На них установлено по одному колесу КТ-136Д с широкопрофильным пневматиком 840 х 360 мм. Передняя опора с системой поворота смещена относительно оси симметрии самолета (это обусловлено размещением встроенной пушки). Она снабжено нетормозным колесом КН-21 с пневматиком 660 х 200 мм и грязезащитным щитком.

Имеется тормозной двухкупольный парашют ПТК-25 площадью 25 м 2 , контейнер которого находится в хвостовой части фюзеляжа.

Управление элеронами, рулями высоты, триммерами и стабилизатором - ручное, рулем направления - ножное. Для уменьшения усилий на ручке в поперечном канале имеется бустер. Для снятия усилий в системе управления рулем высоты и элеронами применен механизм триммерного эффекта с дистанционным электрическим управлением. Нагрузки от элеронов на РуС не передаются; гидроусилители, включенные в систему управления по необратимой схеме, полностью воспринимают шарнирные моменты возникающие от аэродинамических нагрузок на элеронах, а для имитации нагрузки на ручке установлен пружинный загрузочный механизм.

При создании самолета Су-25 значительное внимание было уделено обеспечению его боевой живучести. В конструкции штурмовика применена цельносварная титановая броня АБВТ-20 толщиной около 20 мм. Рациональный выбор толщины броневых преград с учетом экранирования элементами конструкции практически исключает поражение летчика крупнокалиберными пулями, осколками БЧ зенитных ракет и снарядов с наиболее вероятных направлений обстрела. «Ванна» кабины способна выдержать не менее 50 попаданий без появления трещин и отколов брони и сварных соединений. Голова летчика прикрыта бронезаголовни ком, расположенным над парашютным контейнером катапультного кресла. Лобовое стекло фонаря кабины выполнено в виде бронеблока из триплекса тощиной 65 мм.

Расходный бак и магистрали топливной системы имеют бронирование. Все топливные баки заполнены пеноуретаном. На наружные стенки баков нанесен двухслойный быстронабухающий протектор толщиной 20 мм. Для противопожарной защиты отсеков, смежных с топливными баками, применены эластичные пористые материалы.

Двигатели имеют бронирование топливопроводов и коробки приводов. Для предотвращения выплеска топлива при получении боевых повреждений предусмотрен зазор между топливными баками и каналами воздухозаборников.

Механическая проводка управления имеет частичное дублирование. Применены тяги повышенной живучести, способные выдержать I фямое попадание зенитного снаряда. Общая масса средств конструкционной защиты составила 7,2% от нормальной взлетной массы.

Штурмовик Су-25Т/ТМ имеет еще более совершенный комплекс боевой живучести.

Силовая установка. На самолетах более раннего выпуска установлено два ТРД Р95Ш (2x4100 кгс) с нерегулируемым соплом и нижним расположением коробки приводов.
