На самолетах Су-25 последнего выпуска, а также на модернизированных штурмовиках Су-25Т/ ТМ применены более мощные ТРД Р-195 (2 х 4300 кгс на чрезвычайном режиме). Двигатель имеет сопло с центральным телом,обладающее уменьшенной ИК-сигнату- рой. Охлаждение центрального тела производится за счет продува через него атмосферного воздуха, поступающего из воздухозаборника в хвостовой части гондолы двигателя. ТРД Р95Ш и Р-195 взаимозаменяемы.

Топливо размещено в двух фюзеляжных баках-отсеках, в центропланном баке и двух крыльевых баках. Под крылом возможна подвеска четырех ПТС (4 х 800 л). Суммарная емкость топливной системы 3660 л. На самолете Су-25Т/ТМ она увеличена до 4900 л (установлен дополнительный мягкий топливный бак в хвостовой части фюзеляжа).

Заправка топливных баков осуществляется через централизованную горловину (основной способ) или через заправочные горловины каждой емкости.

Общесамолетные системы. Гидравлическая система с рабочим давлением 210 кгс/см 2 состоит из двух независимых подсистем. Каждая подсистема имеет свой гидронасос. Первая подсистема обеспечивает уборку и выпуск предкрылков, закрылков и тормозных щитков, управление элеронами и передней стойкой шасси, перестановку стабилизатора, аварийный выпуск шасси, автоматическое торможение колес основных опор при уборке шасси, а также аварийное торможение колес. Вторая подсистема обеспечивает уборку и выпуск шасси, торможение колес, управление элеронами и колесом передней опоры.

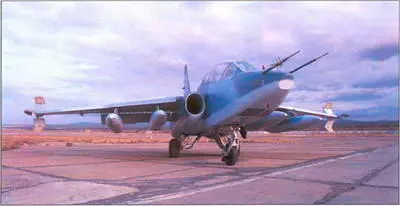

Штурмовик Су-25УТГ на стоянке

Основным источником однофазного тока на борту самолета служат два комбинированных преобразователя. Аварийным и резервным источником постоянного тока являются две аккумуляторные батареи.

Имеется противообледенительная система фонаря кабины (обеспечивается обогрев лобового бронестекла). На самолете Су-25Т установлена спиртовая противообледенительная система стекол лазерной станции «Причал».

Система кондиционирования воздуха поддерживает избыточное давление в кабине летчика в пределах 0,03-0,05 кгс/см 2 , обогрев и вентиляцию кабины, предохранение стекол кабины от запотевания, а также поддержание необходимой температуры блоков БРЭО. Для системы используется воздух, отбираемый за восьмой ступенью компрессора и последовательно охлаждаемый в двух радиаторах.

Имеются две кислородные системы: основная, состоящая из бортового кислородного прибора и кислородных баллонов, а также кресельная система, предназначенная для питания кислородом летчика при катапультировании.

Целевое оборудование. Прицельный комплекс самолета Су-25, в целом, подобен прицельному комплексу истребителя-бомбардировщика Су-17М-2. В его состав входит стрелково-бомбардировочный прицел АСП-17БЦ (прицеливание при стрельбе из пушки, бомбометание, пуск ракет), а также лазерный дальномер-целеуказатель «Клен-ПС» (измерение наклонной дальности до цели, наведение УР с лазерной системой наведения).

Имеется пилотажно-навигационный комплекс КН-23-1, обеспечивающий непрерывное автоматическое счисление координат самолета, выполнение полета по маршруту, вход в район заданной цели, возврат на аэродром, снижение на высоту предпосадочного маневра, повторный заход на посадку, определение и выдачу основных навигационных параметров. Комплекс включает инерциальную курсовертикаль ИКВ-1, радиотехническую систему ближней навигации и доплеровский измеритель скорости и угла сноса, автоматический радиокомпас, радиовысотомер малых высот.

В состав средств РЭБ входит аппаратура обнаружения работающих РЛС противника, станция активных радиотехнических помех и автомат постановки пассивных ИК-помех и дипольных отражателей.

Самолет Су-25Т оснащен системой управления вооружением СУВ-25Т «Восход», предназначенной для автоматического распознавания и сопровождения малоразмерных подвижных целей (танков, автомобилей, катеров и т. п.), целеуказания и автоматического наведения УР, а также для обеспечения стрельбы НАР и пушки. В состав комплекса входит круглосуточный автоматический прицельный комплекс «Шквал» (размещен в носовой части самолета и включает телевизионную аппаратуру, сопряженную с блоком авгоматического слежения за целью, а также лазерный дальномер-целеуказатель), система отображения информации (СОИ), центральная цифровая вычислительная машина, информационный комплекс вертикали и курса, доплеровский измеритель скорости и сноса, радиовысотомер, радиосистемы ближней и дальней навигации.

Процесс навигации и атаки штурмовиком Су-25Т в максимальной степени автоматизирован. Самолет автоматически выходит в район цели, на удалении 10- 12 км от нее вводится в действие телевизионная система, заранее ориентируемая в нужном направлении, затем летчик осуществляет контроль за выбором и автоматическим захватом цели, после чего система переходит на автосопровождение. После нажатия летчиком боевой кнопки компьютер выбирает необходимые боеприпасы и производит их пуск или сброс. После первого захода на цель штурмовик способен в автоматическом режиме осуществить повторный заход или, по желанию летчика, вернуться на аэродром базирования (летчик должен взять управление самолетом лишь непосредственно перед посадкой).

Су-25ТМ имеет усовершенствованный оптико-телевизионный прицельный комплекс «Шквал-М», осуществляющий автоматический поиск и корреляционное опознавание цели в режиме сканирования. После подтверждения летчиком ф›акта обнаружения цели производится ее автоматический захват, сопровождение и атака.

Другим новым элементом, введенным в комплекс БРЭО штурмовика, является подвесная РЛС сантиметрового диапазона «Копье- 25», являющаяся вариантом многоцелевой станции «Копье», установленной на истребителе МиГ-21-93. РЛС позволяет применять самолет по широкому кругу воздушных, наземных и морских целей. Еще одним вариантом подвески является контейнер с тепловизионным оборудованием. Информация от подвесной РЛС выводится на индикатор телевизионного типа, расположенный в правом верхнем

углу приборной доски, а от телевизионной системы или тепловизора - на ИЛС. Бортовой информационный комплекс обеспечивает возможность длительного полета на сверхмалых высотах - до 15 м.

Су-25TM снабжен блоком спутниковой навигации А-735.

Под крылом Су-25ТМ подвешены два контейнера со средствами радиоэлектронного противодействия. Использование новой системы РЭБ МСП-410 позволяет, в частности, выполнять полет по маршруту и профилю, оптимальными с точки зрения снижения вероятности обнаружения РЛС противника.
