В монографии собраны и систематизированы опубликованные в открытой печати работы специалистов, связанных с проектированием, постройкой и эксплуатацией отечественных лодок после завершения Второй мировой войны и вплоть до распада Советского Союза. В ней описаны все проекты, в том числе и нереализованные, рассказано об истории их создания, технических особенностях и всех модернизациях, а также о зарубежных аналогах. Кроме того, дана краткая оценка тактических свойств. Представлены схемы внешнего вида, продольные разрезы проектов и каждой их модификации. В монографии также содержатся сведения обо всех построенных в этот период отечественных лодках. Приведены данные об их названиях, заводских номерах, датах постройки, вывода из боевого состава и исключения из списков флота, а также о важнейших этапах эксплуатации. Описаны наиболее характерные аварии и катастрофы.
Подводные лодки советского флота 1945-1991 гг. Монография, том I. - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
Для его устранения еще 3 февраля 1955 г. Правительство Советского Союза приняло решение о начале отработки подводного старта БР. Для сокращения сроков выполнения этих работ испытания проводились с массогабаритными макетами Р-11ФМ. Причем, был выбран «мокрый» способ старта. Его характеризуют следующие процессы.
Перед пуском ракеты давление в шахте выравнивается с забортным давлением. Затем она заполняется водой, которая для обеспечения условий сохранения лодкой плавучести, берется из заранее заполненных, так называемых цистерн кольцевого зазора. Только после пуска ракеты шахта заполняется забортной водой. При этом объем дополнительно влившейся в шахту воды равен объему ушедшей ракеты. Таким образом, сохраняется балансировка корабля. «Мокрый» способ старта использовался во всех отечественных комплексах с жидкостными БР. Единственное, менялась величина кольцевого зазора и, естественно, объем его цистерн.
Макеты, использовавшиеся в процессе испытаний, представляли собой конструкцию, по форме корпуса, массе и размерам полностью повторявшую Р-11ФМ. Разница заключалась в том, что отсутствовали приборы и механизмы БСУ, а топлива и горючего хватало лишь для запуска ЖРД. Часть макетов (для первого и второго этапов испытаний) оснащали твердотопливными стартовиками, при помощи которых макет выносился на поверхность моря, а уж затем запускался «штатный» двигатель.
К испытаниям привлекались средняя ДЭПЛ С-229, переоборудованная по пр. В613 (на втором этапе, с использованием макетов, оснащенных твердотопливными стартовыми двигателями) и большая ДЭПЛ Б-67, модернизированная по пр. ПВ611 (на третьем этапе, с использованием макетов без твердотопливных стартовых двигателей). Уже в процессе проведения первых двух этапов испытаний стало очевидным, что старт БР из-под воды вполне реализуем. Поэтому в ходе третьего этапа испытаний лишь отрабатывалась ПУ, чья конструкция позволяла осуществлять запуск ЖРД прямо в шахте. Успехи, достигнутые при пусках макетов Р-11ФМ из-под воды[ 19*], привели к тому, что 20 марта 1958 г. было принято постановление Правительства, в соответствии с которым началось создание комплекса Д-4. Основой этого комплекса являлась БР под литерным обозначением Р-21, а носителями должны были стать АПЛ пр. 667и ДЭПЛ пр. 629П.
19* Более подробно о них будет рассказано в третьей части данной монографии.

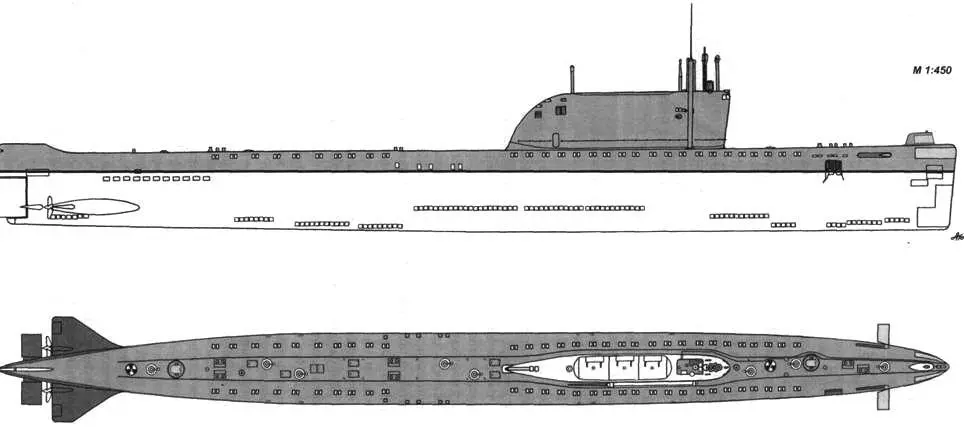

Внешний вид АПЛ пр. 658М
Комплекс Д-4 был принят на вооружение в середине мая 1963 г. Р-21 обладала дальностью полета 1400 км и представляла собой одноступенчатую ракету, оснащенную двухрежимным ЖРД, а также отделяемой в полете моноблочной головной частью с СБЧ. Двигатель имел четыре маршевых рулевых камеры на подвесках, обеспечивавших их поворот на заданные углы. Камеры управлялись при помощи бортовой инерциальной системы управления. Корпус ракеты был выполнен из нержавеющей стали в виде единой цельносварной конструкции со стабилизаторами в нижней части. В конце активного участка полета Р-21 ее головная часть отделялась при помощи порохового толкателя.
Предстартовая подготовка Р-21 занимала примерно 30 минут. За это время осуществлялся предварительный наддув баков окислителя (воздухом) и горючего (азотом) до давления 2,4 атм. Затем шахта заполнялась водой из цистерн кольцевого зазора. Одновременно продолжался наддув баков до давления 8,5 атм. При этом заданный уровень воды в шахте поддерживался автоматически при помощи специальных датчиков. После ее полного заполнения водой происходило выравнивание давления с забортным. Затем отдраивалась и открывалась крышка шахты. Старт ракеты происходил путем запуска маршевого ЖРД в воздушный «колокол», образованный нижним днищем бака горючего, оболочкой хвостового отсека и стартовым устройством (столом). Наличие «колокола» позволяло демпфировать газодинамические процессы, возникающие в процессе старта ракеты в шахте, не имеющей специальных газоотводов.
Конструкция Р-21 и используемые компоненты топлива, предопределили ее массогабаритные характеристики: стартовая масса достигала почти 20 т, а длина превышала 14 м. Как показывали расчеты, на АПЛ пр. 667с нормальным водоизмещением 6200 т, можно было разместить только восемь таких ракет, да и то, используя весьма экзотичные поворотные ПУ. Вооружение же ими ДЭПЛ, с примерно такими элементами как у пр. 629, вообще признавалось нецелесообразным. Мало того, когда Р-21 приняли на вооружение (в мае 1963 г.) в нашей стране уже велись работы над малогабаритной БР Р-27 с почти вдвое большей дальностью стрельбы (2500 км). Таких ракет, на все той же АПЛ пр. 667, после некоторого увеличения ее нормального водоизмещения, можно было разместить 16 единиц. Стало очевидным, что в создании специализированных носителей комплекса Д-4 не было никакого смысла. В этих условиях единственным достоинством Р-21 оказалось то, что она имела схожие с Р-13 массу и габариты. Благодаря этому представилась возможность существенным образом модернизировать физически новые, но морально устаревшие корабли пр. 658 и пр. 629.

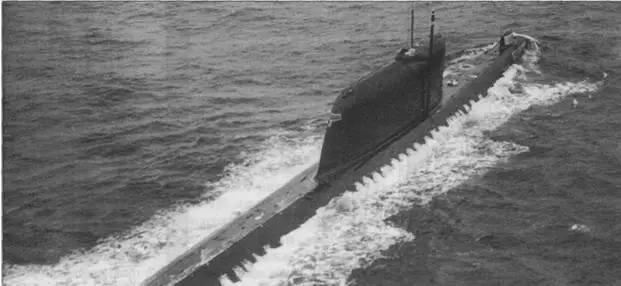

Одна из АПЛ пр. 658 СФ в море

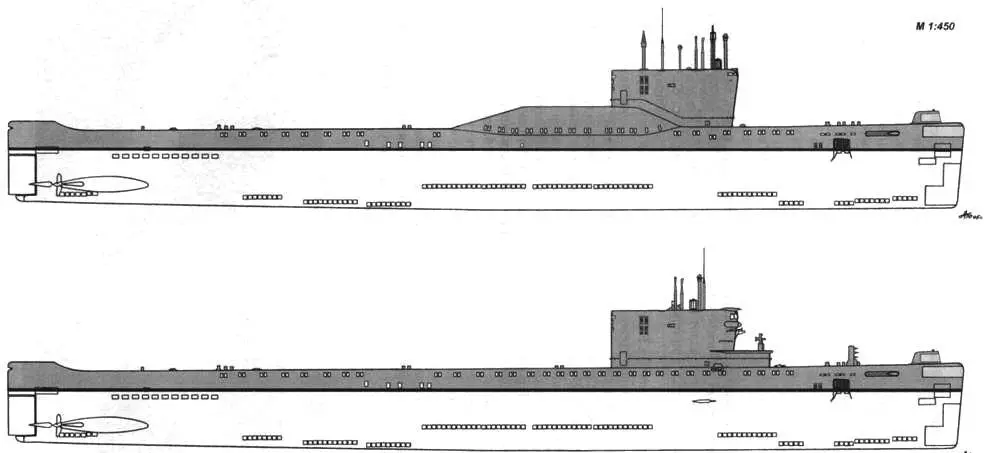

Внешний вид АПЛ КС-19 (вверху) и К-33 в период проведения испытаний одной из модификаций СОКС «Снегирь»
Проект модернизации АПЛ пр. 658 разрабатывался в ЦКБ-18 под руководством С.Н. Ковалева. Он получил индекс 658М. В соответствии с ним шахты диаметром 2450 мм комплекса Д-2 заменили шахтами диаметром 2150 мм, установленными на имевшиеся комингсы прочного корпуса. Так как Р-21 подавалась на носитель полностью заправленной (с окислителем и горючим), топливные цистерны в ограждении были демонтированы, что позволило разместить в нем дополнительное ПМУ астронавигационного перископа «Сегмент». В процессе модернизации заменялись счетно-решающие приборы (системой «Изумруд»), корабельные приборы повседневного и предстартового обслуживания (КСППО) и навигационный комплекс (комплексом «Сигма-658» в обеспечении астронавигационного перископа «Сегмент»). Кроме того, вводился автомат пеленга и дистанции (система «Ставрополь»).
В период с ноября 1964 г. по апрель 1971 г. на МП «Звездочка» в Северодвинске (К-149, К-55, К-40, К-19, К-16и К-33) и на СРЗ «Звезда» во Владивостоке (К-178) по пр. 658М прошли модернизацию семь кораблей пр. 658. Восьмой корабль серии – К-145- с декабря 1971 г. по ноябрь 1972 г. прошел модернизацию по пр. 701. Начиная с 1977 г., в соответствии с договором ОСВ-1 все ракетное вооружение с АПЛ пр. 658М было постепенно снято. Некоторые источники утверждают, что после этого корабли переоборудовались по пр. 658Т. На самом деле подобных работ никто не проводил ввиду отсутствия военной целесообразности. Действительно, лодки пр. 658 обладали значительной шумностью, малым торпедным боезапасом и несовершенными гидроакустическими средствами, чтобы стать эффективными носителями торпед.
