В период с декабря 1958 г. по июль 1963 г. на ССЗ-199 (г. Комсомольск-на-Амуре) построили пять АПЛ пр. 659. Шестой корабль серии – К-30 (зав №145) – заложили в апреле 1961 г., но 3 мая 1962 г. его исключили из списков флота, а корпус разобрали на металл. Оборудование и механизмы, а также часть корпусных конструкций использовали при постройке АПЛ пр. 675. Технология постройки кораблей была такой же как и на ССЗ-402, который оказал дальневосточному заводу значительную помощь в организации работ.

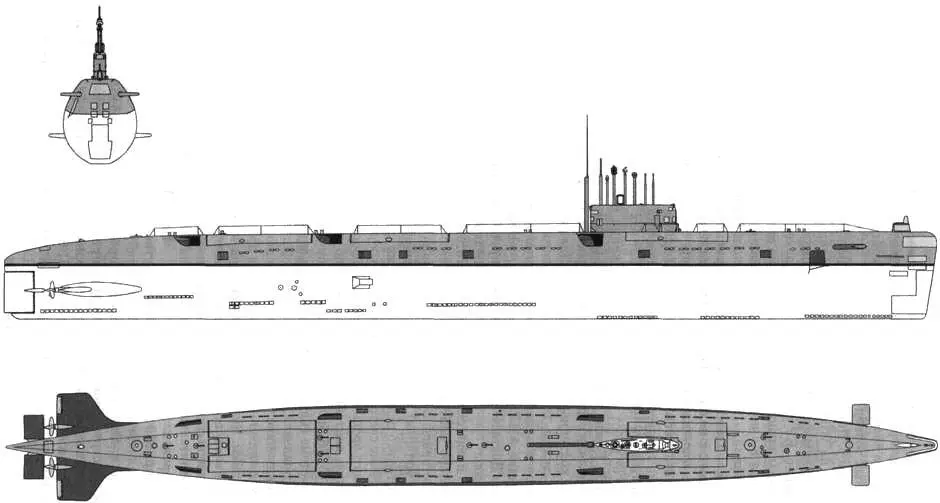

Внешний вид АПЛ пр. 659

Водоизмещение, т:

– нормальное 3730

– подводное 4920

Главные размерения, м:

– длина наибольшая 111,2

– ширина корпуса наибольшая 9,2

– осадка средняя 6,35

Запас плавучести, % 32

Архитектурно-конструктивный тип двухкорпусный

Глубина погружения, м. 300

Автономность, сут. 50

Экипаж, чел 104

Энергетическая установка:

– тип атомная

ППУ:

– количество х тип (марка) ЯР 2 х ВВР (ВМ-А)

– суммарная тепловая мощность ЯР, мВт. 140

ПТУ:

– количество х мощность (марка) ГТЗА, л.с 2 х (ГТЗА-601) 17 500

– тип ТГ. навесные

– количество х мощность (марка) ТГ, кВт. 2 х (ГПМ-21) 1400

– количество хтип движителей 2 хВФШ

Резервные источники энергии и средства движения.

– количество х мощность (марка) ДГ, кВт 2 х 460 (М-820)

– тип АБ. свинцово-кислотная (38-СМ)

– количество групп АБ х элементов в группе 3 х 112

– количество х мощность ГЭД на линии вала, кВт 2 х 450

Скорость хода, уз:

– наибольшая надводная 14

– наибольшая подводная 23

– наибольшая подводная под ГЭД 6

Дальность плавания под ГЭД (со скоростью хода, уз), мили: 500 (5-6)

Вооружение:

Ракетное:

– наименование комплекса П-5

– боезапас (тип) ПКР 6 (П-5)

– вид старта надводный, из поднятых РК

– система подготовки и старта «Север А-659»

Торпедное:

– количество х калибр ТА, мм 4 (Н) х 533

– боезапас (тип) торпед 4 (53-65М или 53-65К)

– количество х калибр ТА, мм 2 (Н) х 400 + 2 (К) х 400

– боезапас (тип) торпед 4 (СЭТ-40 или МГТ-1)

– ПУТС «Ленинград-659»

Радиоэлектронное:

– НК «Сила-Н-659»

– ГЛС-ШПС «Арктика-М»

– ШПС кругового обзора МГ-10

– ГЛ С миноискания «Плутоний»

– ГАС ЗПС «Свияга»

– ГАС ОГС «Свет-М»

– РЛС. «Альбатрос» (РЛК-101)

– станция опознавания «Хром-М»

– СОРС «Накат»

– эхолот НЭЛ-5

– радиопеленгатор АРП-53

– перископ зенитный, с навигационным устройством ПЗН-10

– перископ ПР-14

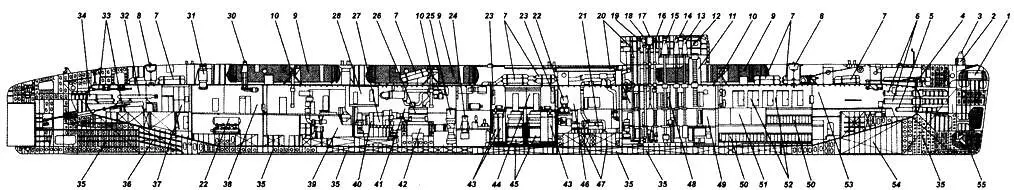

Продольный разрез АПЛ пр. 659:

1 – антенна ГАС «Свет-М»; 2 – антенна ГАС «Свияга»; 3 – антенна ГАС МГ-10; 4 – носовой горизонтальный руль; 5 – носовой 400-мм ТА; 6 – 533-мм ТА; 7 – баллоны системы ВВД; 8 – аварийные буи; 9 – контейнер ПКРК П-5; 10 – привод гидравлического подъемника контейнера ПКРК П-6; 11 – прочная рубка; 12 – ходовой мостик; 13 – перископ ПЗН-10; 14 – перископ ПР-14; 15 – ПМУ СОРС «Накат»; 16 – ПМУ АП РЛК «Альбатрос»; 17 – ПМУ АП радиопеленгатора «Рамка»; 18 – ПМУ ВАН; 19 – ПМУ устройства РКП; 20 – ПМУ «Ива»; 21 -дизель-генераторы; 22 – холодильные машины; 23 – компенсаторы объема; 24 – главный циркуляционный насос; 25 – маневровое устройство; 26 – главная паровая турбина; 27 – зубчатая передача; 28 – пост управления главной энергетической установкой; 29 – кубрики личного состава; 30 – якорный шпиль; 31 – кормовой входной люк; 32 – запасная 400-мм торпеда; 33 -привода кормовых рулей; 34 – 400-мм ТА; 35 – ЦГБ; 36 – кормовая дифферентная цистерна; 37 – девятый (кормовой торпедный) отсек; 38 – восьмой (кормовой жилой) отсек; 39 – седьмой (электроэнергетический) отсек; 40 – шинно-пневматическая муфта; 41 – шестой (турбинный) отсек; 42 – конденсатор; 43 – парогенераторы; 44 – пятый (реакторный) отсек; 45 – реакторы; 46 – четвертый (вспомогательных механизмов) отсек; 47 – цистерны дизельного топлива; 48 – центральный пост; 49 – третий (центрального поста) отсек; 50 – группы АБ; 51 – второй (аккумуляторный и жилой отсек); 52 – каюты офицеров; 53 – первый (носовой торпедный и жилой) отсек; 54 – носовая дифферентная цистерна; 54 – цистерна кольцевого зазора; 55 – антенна ГАС «Арктика-М».

АПЛ пр. 659 была разработана ЦКБ-18 под руководством П.П. Пустынцева, а затем Н.А. Климова. Корабль предназначался для нанесения ударов самолетами- снарядами П-5 по военно-морским базам, портам, промышленным и административным центрам, расположенным на побережье и в глубине территории. Корабль имел двухкорпусную архитектуру, с развитыми надстройкой, ограждением выдвижных устройств и боевой рубки. Прочный корпус был изготовлен из высокоуглеродистой стали АК-25 (толщиной 22-35 мм). На большей части длины он был выполнен в форме цилиндра, а в оконечностях – в виде усеченных конусов. Он делился плоскими водонепроницаемыми переборками, рассчитанными на давление 10 кг/см 2 , на девять отсеков. Легкий корпус бьш изготовлен из маломагнитной стали и облицован противогидролокационным покрытием.

ЦГБ размещались в 14-ти цистернах. Три из них являлись аварийно-балластны- ми и служили для восстановления плавучести лодки при потере герметичности одного контейнера из каждого парного блока. Вентиляция всех ЦГБ раздельная. Управление кингстонами и клапанами вентиляции дистанционное при помощи гидравлических приводов. Замещение массы выпущенных ракет производилось приемом забортной воды в специальные прочные цистерны. Конструкции прочного и наружного корпусов были рассчитаны с учетом требований противоатомной защиты.

Обводы легкого корпуса обеспечивали кораблю высокие мореходные качества в надводном положении, что было важным для процесса боевого использования ракетного оружия. В частности, у АПЛ пр. 658 была принята штевневая заостренная форма носовой оконечности легкого корпуса. Она вместе с формой обтекателей антенн ГАК (или ГАС) во многом повторяла форму носовой оконечности АПЛ пр. 658. Обводы кормовой оконечности были такими же как у немецкой «электрической» лодки XXI серии периода Второй мировой войны. Различие заключалось в том, что у АПЛ пр. 659 на кормовых горизонтальных стабилизаторах имелась пара МКГР (как на пр. П627А).

Прочные транспортно-пусковые контейнеры (ТПК) были смонтированы на, прочном корпусе корабля. С бортов и сверху они прикрывались стенками и палубой надстройки, вписываясь в ее обводы. ТПК были сведены в три парных блока (один блок в нос и два – в корму от ограждения рубки). Каждый из блоков поднимался гидравлическими подъемниками (размещались во втором, шестом и седьмом отсеках) на стартовый угол 15° путем поворота на неподвижной полой оси, внутри которой размещались коммуникации, связывающие ракету и контейнер с лодкой. Перед стартом ТПК, поднятые на стартовый угол, фиксировались стопорами, а обе крышки (передняя и задняя) открывались. Все контейнеры поднимались за 140 сек, а крышки открывались за 20-25 сек.
