28* Устанавливался на всех кораблях серии после среднего ремонта и модернизации.

АПЛ пр. 675 была разработана ЦКБ-18 под руководством П.П. Пустынцева на базе пр. 659. Она предназначалась для нанесения ударов ПКР П-6 по движущимся надводным кораблям и судам противника при действиях на океанских и морских коммуникациях, а также КР П-5Д по береговым объектам, расположенным в глубине территории противника.

Корабль имел двухкорпусную архитектуру, с развитыми надстройкой, ограждением выдвижных устройств и боевой рубки. Прочный корпус был изготовлен из высокоуглеродистой стали АК-25 (толщиной 22-35 мм). На большей части длины он был выполнен в форме цилиндра, а в оконечностях – в виде усеченных конусов. Он делился плоскими водонепроницаемыми переборками, рассчитанными на давление 10 кг/см 2 , на 10 отсеков. Легкий корпус был изготовлен из маломагнитной стали и облицован противогидролокационным покрытием.

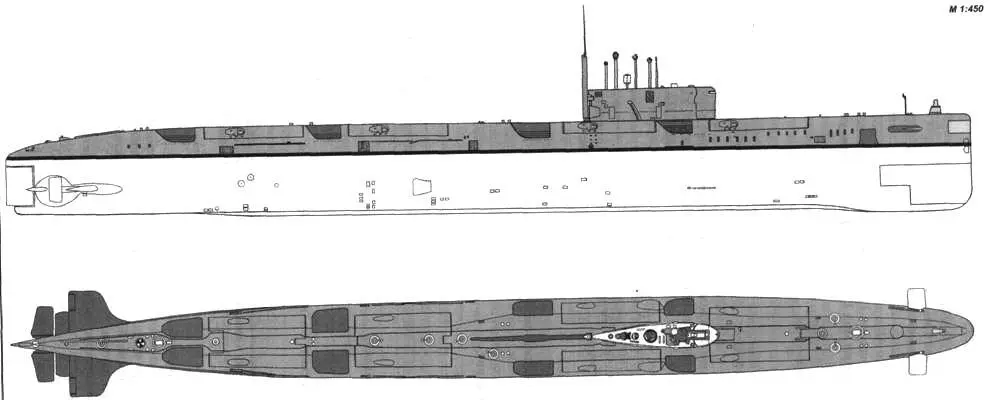

Внешний вид АПЛ пр. 675

ЦГБ размещались в 16 цистернах. Четыре из них являлись аварийно-балластными и служили для восстановления плавучести лодки при трех затопленных контейнерах. Вентиляция всех ЦГБ раздельная. Управление кингстонами и клапанами вентиляции дистанционное при помощи гидравлических приводов. На АПЛ пр. 675 были установлены (в отсеках-убежищах) три колонки аварийного продувания ЦГБ (на прототипе она была одна – в центральном посту). Быстродействующие клапаны этих колонок были оснащены перепускным устройством, регулирующим скорость нарастания давления в трубопроводе аварийного продувания[ 29*]. Замещение массы выпущенных ракет производилось приемом забортной воды в специальные прочные цистерны. Конструкции прочного и наружного корпусов были рассчитаны с учетом требований противоатомной защиты.

Схема размещения прочных транспортно-пусковых контейнеров (ТПК) была, в принципе такой же, как и у прототипа. Однако они бьши сведены не в три, а в четыре парных блока (один блок в нос, один побортно и два – в корму от ограждения рубки). Каждый из блоков поднимался гидравлическими подъемниками, размещенными во втором, четвертом, шестом и восьмом отсеках. Причем каждый из контейнеров второго блока имел свои подъемник и направляющие, проходившие по ограждению рубки. ТПК оснащались: системой пожаротушения; системой внутреннего орошения; системой газоанализа воздуха контейнеров; системой вентиляции, осушения, газоочистки и поддержания давления воздуха; системой обогрева; системой наружного орошения; приборами измерения температуры и давления, а также приборами определения уровня и наличия воды. На носовой крышке ТПК располагались специальные антенна и аппаратура, позволявшие проверять работоспособность радиолокационного визира ракеты. Наружные поверхности ТПК сверху прикрывались обтекателями, образующими одно целое с обводами надстройки.

ПКРК П-6 (или П-5Д) обеспечивал возможность как одиночных пусков КР из любого контейнера, так и проведение двух четырехракетных залпов с интервалом 12 минут. При этом исключалась возможность стрельбы различными типами ракет за одно всплытие лодки. Первый залп производился из контейнеров 4-3-7-8, а второй – из контейнеров 1-6-2-5. Оба залпа осуществлялись по схеме «крест на крест через блок». Интервал между ними определялся временем предстартовой подготовки ракет второго залпа. Для старта контейнеры поднимались на угол 15°. Подъем и стопоре- ние контейнеров, открытие, закрытие и стопорение их крышек производились гидравлическими приводами. Схема старта предусматривала аварийный сброс неисправных ракет за борт с помощью их стартовых двигателей. ПЛ могла погрузиться на любом этапе предстартовой подготовки ракет после закрытия крышек всех контейнеров или с открытыми крышками трех контейнеров.

Система управления ПКРК П-6 решала задачи управления полетом ракеты и наведения ее с помощью радиолокационного визира на цели, находящиеся как в пределах геометрической видимости носителя, так и за пределами ее. В случае обнаружения нескольких целей имелась возможность их избирательного поражения путем трансляции с крылатой ракеты на ПЛ радиолокационного изображения и передачи команды с лодки на ракету о выборе цели.

Определение пеленга и дальности до цели производилось корабельной аппаратурой «Аргумент» по данным, получаемым от средств разведки и от навигационных средств ПЛ. Основная антенна системы «Аргумент» представляла собой пароболическую конструкцию, площадью около 10 м 2 , с выступающими примерно на 1,5-2 м излучателями передающего тракта системы. Эта антенна размещалась в ограждении боевой рубки на поворотной мачте. В нерабочем положении антенна несколькими последовательными операциями автоматически заводилась в ограждение, а обтекатель являлся лобовой частью ограждения рубки.

29* Пневматическое управление запорным клапаном колонки аварийного продувания настолько ускоряет открытие клапана, что при перепуске воздуха в незаполненный трубопровод воздух мгновенно нагревается. В случае, если на внутренних стенках труб имеются отложения масла, может произойти взрыв масляных паров. Такие случаи имели место на АПЛ пр. 659.

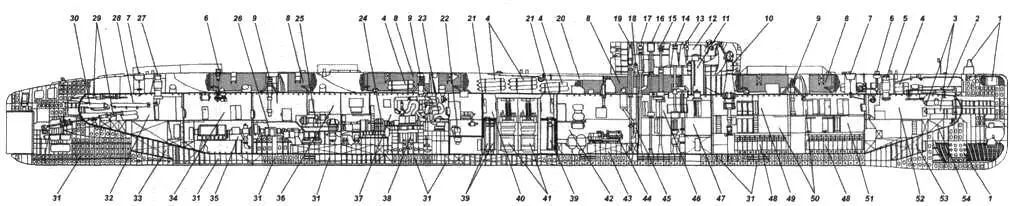

Продольный разрез АПЛ пр. 675:

7 – антенны различных ГАС; 2 – носовой горизонтальный руль; 3 – 533-мм ТА; 4 – баллоны системы ВВД; 5 – носовой входной люк; 6 – якорные шпили; 7 – аварийные буи; 8-контейнер ПКРК П-6; 9 – привод гидравлического подъемника контейнера ПКРК П-6; 10-основной АП системы «Аргумент» и его привод; 11 – прочная рубка; 12 – ходовой мостик; 13 – перископ ПЗНГ-10; 14-перископ ПР-14; 15 – ПМУ АП PЛK «Альбатрос»; 16 – ПМУ АП радиопеленгатора; 17- ПМУ ВАН-С; 18-репитер гирокомпаса; 19-ПМУАП СОРС «Накат-М»; 20-ПМУ «Ива» (в заваленном положении); 21 – компенсаторы объема; 22-главный циркуляционный насос; 23 – главная паровая турбина; 24 – зубчатая передача; 25 – навесной турбогенератор; 26 – ГЭД; 27 – кормовой входной люк; 28 – запасная 400-мм торпеда; 29 – привода кормовых рулей; 30 – 400-мм ТА; 31 – ЦГБ; 32 – десятый (кормовой торпедный) отсек; 33 – кормовая дифферентная цистерна; 34 – девятый отсек; 35 – главный упорный подшипник; 36 – восьмой (электроэнергетический) отсек; 37 – седьмой (турбинный) отсек; 38 – конденсатор; 39 – парогенераторы; 40-шестой (реакторный) отсек; 41 – реакторы; 42 – пятый (вспомогательных механизмов) отсек; 43 – цистерна дизельного топлива; 44 – дизель-генератор; 45 – шахта подачи воздуха к дизель-генераторам; 46 – центральный пост; 47 – четвертый (центрального поста) отсек; 48 – группы АБ; 49 – третий (кормовой аккумуляторный и жилой отсек); 50 – каюты офицеров и мичманов; 51 – второй (носовой аккумуляторный и жилой отсек); 52 – первый (носовой торпедный и жилой) отсек; 53 – носовая дифферентная цистерна; 54 – цистерна кольцевого зазора.
