АПЛ пр. 675МУотличалась от базового проекта лишь тем, что вместо штатной системы управления стрельбой и наведения на цель комплекса П-6 на ней смонтировали опытный образец системы «Аргон» комплекса «Базальт», а вместо системы целеуказания от самолетов-разведчиков «Успех» ее более совершенную модификацию (выполненную на новой элементной базе) – систему «Успех-У». Выполнение этих работ практически не повлекло за собой существенной перекомпоновки отсеков и изменения конструкций корпуса корабля.

Реализация пр. 675Кзаставила демонтировать систему «Успех». На месте ее ПМУ смонтировали прочную шахту, в которой хранилась антенна комплекса «Касатка-Б» системы МКРЦ «Легенда». Приборную часть этого комплекса разместили вместо приборной части системы «Успех», используя ее автономную систему охлаждения. Антенный пост комплекса «Касатка-Б» приводился в рабочее положение путем подъема над верхним срезом прочной шахты, в которой он хранился. Крышка самой шахты открывалась при помощи гидравлических приводов. В открытом положении она бьша завалена на левый борт. Отпиралась или запиралась крышка шахты при помощи кремальерного запора, также имевшего гидравлический привод. Последний находился по правому борту, а привод открывания крышки – по левому борту. Оба при-" вода защищались специальными обтекателями, придававшими ограждению прочной рубки своеобразную форму. ПМУ антенны комплекса «Касатка-Б» и приводы шахты имели довольно громоздкие агрегаты, и их пришлось разместить в трюме четвертого отсека, и без того загроможденного механизмами и агрегатами общесудовых систем. Тем не менее, такое решение сочли приемлемым и его повторили в пр. 675МК и пр. 675МКВ.

АПЛ пр. 675МКявлялась третьей модификацией пр. 675. На этом корабле ПКРК П-6 заменили ПКРК «Базальт» с ПКР-500. Эта ракета (как и П-6) оснащалась маршевым ТРД, но имела стартовый агрегат (а не стартовый двигатель). Она могла развивать скорость до М = 2,5 и обладала максимальной дальностью полета 500 км. Благодаря наличию бортовых ЭВМ ракеты залпа могли распределять цели между собой (такая система была создана впервые в мире), а также выбирать главную цель в ордере самостоятельно. Кроме того, каждая ракета оснащалась системой РТЗ, обес л печивающей отвод от нее зенитных ракет. Для преодоления ближнего рубежа ПРО ПКР имели частичное бронирование. На ПЛАРК пр. 675МК установили систему целеуказания «Касатка-Б», увеличили длину контейнеров и их внутренний диаметр (за счет выноса шпангоутов на наружную поверхность), заменили систему управления и наведения на цель «Аргумент» на систему «Аргон-К», которая совместно с системой предстартовой подготовки КР обеспечивала залповую стрельбу всеми восемью ракетами сразу.

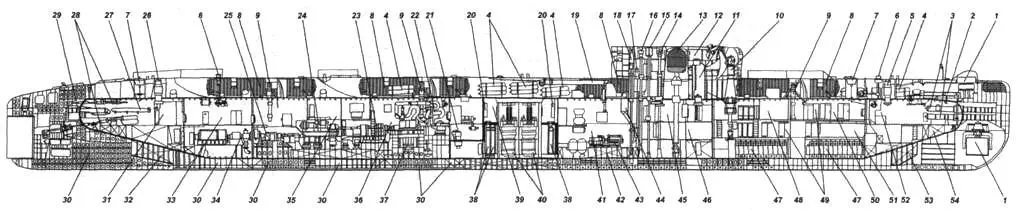

Продольный разрез АПЛ пр. 675МКВ:

7 – основные антенны ГАК «Керчь»; 2 – носовой горизонтальный руль; 3 – 533-мм ТА; 4 – баллоны системы ВВД; 5 – носовой входной люк; 6 – якорные шпили; 7 – аварийные буи; 8 – контейнер ПКРК «Вулкан»; 9 – привод гидравлического подъемника контейнера ПКРК «Вулкан»; 70 – основной АП системы «Аргумент» и его привод; 7 7 – прочная рубка; 72 – ходовой мостик; 13 – АП «Селена» системы «Касатка-Б»; 14 – АП РЛК «Альбатрос»; 15 – АП радиопеленгатора; 16 – ПМУ ВАН-С; 17-репитер гирокомпаса; 18-АП СОРС «Накат-М»; 19-ПМУ «Ива» (в заваленном положении); 20 – компенсаторы объема; 21 – главный циркуляционный насос; 22 – главная паровая турбина; 23 – зубчатая передача; 24 – навесной турбогенератор; 25 – ГЭД; 26 – кормовой входной люк; 27 – запасная 400-мм торпеда; 28 – привода кормовых рулей; 29 – 400-мм ТА; 30 – ЦГБ; 31 – десятый (кормовой торпедный) отсек; 32 – кормовая дифферентная цистерна; 33 – девятый отсек; 34 – главный упорный подшипник; 35 – восьмой (электроэнергетический) отсек; 36 – седьмой (турбинный) отсек; 37 – конденсатор; 38 – парогенераторы; 39 – шестой (реакторный) отсек; 40 – реакторы; 41 – пятый (вспомогательных механизмов) отсек; 42 – цистерна дизельного топлива; 43 – дизель-генератор; 44 – шахта подачи воздуха к дизель-генераторам; 45 – центральный пост; 46 – четвертый (центрального поста) отсек; 47 – группы АБ; 48 – третий (кормовой аккумуляторный и жилой отсек); 49 – каюты офицеров и мичманов; 50 – второй (носовой аккумуляторный и жилой отсек); 51 – выгородка аппаратуры и боевых постов системы «Касатка-Б»; 52 – первый (носовой торпедный и жилой) отсек; 53 – носовая дифферентная цистерна; 54 – цистерна кольцевого зазора.

АПЛ пр. 675МКВ стала последней модификацией пр. 675. На ней ПКРК П-6 заменили ПКРК «Вулкан» с ПКР П-1000. Эта ракета, оснащенная таким же ТРД как и П-500, за счет более мощного стартового ускорителя, использования современных конструкционных материалов (титановых сплавов) и ослабления броневой защиты, имела дальность стрельбы около 700 км. На ПЛАРК пр. 675МКВ еще больше (чем на пр. 675МК) увеличили длину и внутренний диаметр контейнеров, заменили систему управления и наведения на цель «Аргумент» на систему «Аргон-КВ», которая совместно с системой предстартовой подготовки КР обеспечивала залповую стрельбу всеми восемью ракетами сразу. Кроме того, полностью переделали легкий корпус, заменив маломагнитную сталь высокоуглеродистой. Контейнеры оборудовали системой наружного орошения забортной водой. К-1 имела газоотбойники прямоугольной формы. Они не обеспечивали надежный отвод газов во время старта ракеты, что приводило к частичному разрушению обшивки легкого корпуса. На остальных лодках форму газоотбойников изменили. Их изготовили из огнеупорной стали и увеличили толщину стенок. У этих кораблей вся надстройка имела систему орошения забортной водой. На К-1 кранец для хранения ЗР ПЗРК «Стрела-3» размещался в ограждении прочной рубки, а на остальных лодках пр. 675МКВ – в ограждении прочной рубки, а также в оконечностях корпуса под палубой надстройки.

В июле 1955 г., после завершения корректировки технического проекта 627, Совмин обязал МСП приступить к проектированию и строительству серийных АПЛ, но уже по заказу ВМФ. На этот раз в своей работе СКВ-143 руководствовалось предложениями экспертной группы вице-адмирала А.Е. Орла и находилось под наблюдением представителей ВМФ – капитана 2 ранга И.Ф. Бовыкина, а затем капитана 2 ранга Б.Ф. Васильева. Экспертная группа ВМФ, делая заключение по техническому проекту 627, в частности, внесла ряд предложений, направленных на повышение живучести корабля и изменение состава штурманского вооружения. Кроме того, было рекомендовано вместо НТГ использовать АТГ, а вместо сферических – плоские межотсечные переборки, рассчитанные на гидравлическое давление 10 кгс/см 2 .
