Однако реализация всех этих предложений требовала существенной переработки базового проекта, и, как следствие, могла привести к срыву сроков программы постройки кораблей серии. Исходя из этого, после проектных проработок, проведенных в СКБ-143, было решено ограничиться лишь его корректировкой. Корректированный проект получил литерное обозначение 627А с сохранением шифра прототипа – «Кит». Вместе с тем, в нем все же реализовали ряд предложений группы вице-адмирала А.Е. Орла. В частности, усилили конструкцию поперечных переборок реакторного (пятого) и турбинного (шестого) отсеков, с учетом возможного повышения в них давления при разгерметизации паропроводов первого и второго контуров, подкрепили конструкции легкого корпуса и ограждения, исходя из требований противоатомной защиты (ПАЗ), а также увеличили толщину килевого листа легкого корпуса. Кроме того, на 10 единиц увеличили число баллонов системы ВВД и внесли некоторые изменения в состав радиотехнического вооружения. Среди этих изменений можно выделить замену: ГАС «Арктика» и ШПС «Марс-16КП» – комплексной (с гидролокационным и шумопеленгаторным трактами) ГАС «Арктика-М»; ПУТС «Торий» – более совершенной ПУТС «Ленин- град-627»; станции миноискания «Луч» – станцией «Плутоний», лагов и магнитных компасов, а также внедрение приемо-инди- катора КПИ-ЗМ и ШПС МГ-10. Во всем остальном лодка пр. 627А должна была сохранять архитектуру корпуса, общее расположение, корабельные системы, основное оборудование и механизмы прототипа.

Водоизмещение, т:

– нормальное. 3075

– подводное. 4750

Главные размеренна, м:

– длина наибольшая 107,4

– ширина наибольшая 7,9

– ширина по стабилизаторам 10,8

– осадка средняя 5,7

Архитектурно-конструктивный тип двухкорпусный

Запас плавучести, % -28

Глубина погружения, м:

– рабочая 320

– предельная 400

Автономность по запасам провизии, сут 50-60

Экипаж, чел 104

Энергетическая установка:

Главная:

– тип АЭУ

ППУ:

– количество х тип (индекс) ЯР 2 х ВВР (ВМ-А)

– суммарная номинальная тепловая мощность ЯР, мВт 140

ПТУ:

– количество х мощность (индекс) ГТЗА, л.с 2 х 17 500 (ГТЗА-601)

– число оборотов гребного винта, об/мин 500

– количество х тип движителей 2 хВФШ

ЭЭС:

– количество х мощность (тип и индекс)

основных источников, кВт. 2 х 1400 (НТГ, ГПМ-21)

– количество х мощность (тип и индекс)

резервных источников, кВт. 2 х 460 (ДГ, ДГ-460)

– тип аварийного источника свинцово-кислотная АБ

– количество групп х элементов в каждой группе АБ. 2 х 112

Вспомогательная:

– количество х мощность (тип и индекс) РСД, кВт 2 х 390

(ГЭД на линии вала, ПГ-116)

Скорость хода, уз:

– наибольшая подводная под ГТЗА ~ 28[ 30*] или ~30[ 31*]

– наибольшая подводная под ГЭД 8,8

– наибольшая надводная под ГТЗА 15,5

Вооружение:

Торпедное:

– количество х калибр ТА, мм 8 (Н) х 533

– боезапас 20 торпед (из них 8 в ТА)

– ПУТС «Ленинград-627»

Радиотехническое:

– НК «Плутон»

или «Сигма-627»[ 32*]

– РЛС общего обнаружения и торпедной стрельбы «Призма»

– станция РТР «Накат»

– станция опознавания «Хром-КМ»

– радиопеленгатор АРП-53

– ГАС «Арктика-М»

– ШПС МГ-10

– станция обнаружения гидроакустических сигналов «Свет»

– станция ЗПС «Свияга» (МГ-15)

– станция миноискания «Плутоний»

– ГИСЗ «Береста-М»

– СОКС «Снегирь»[ 33*]

– эхолот. «Айсберг»

– эхоледомер. «Лед»

– перископ зенитный ПЗН-9

30* При номинальной мощности АЭУ 80%.

31* При номинальной мощности АЭУ 100%.

32* Начиная с К-115, а на остальных кораблях после модернизации, проводившейся в процессе средних ремонтов. Одновременно с этим комплексом корабли получали новые приемоиндикаторы РНС LORAN-A- КПФ-1 и КПИ-ЗМ.

33* Была установлена на К- 14в 1969 г. для проведения испытаний.

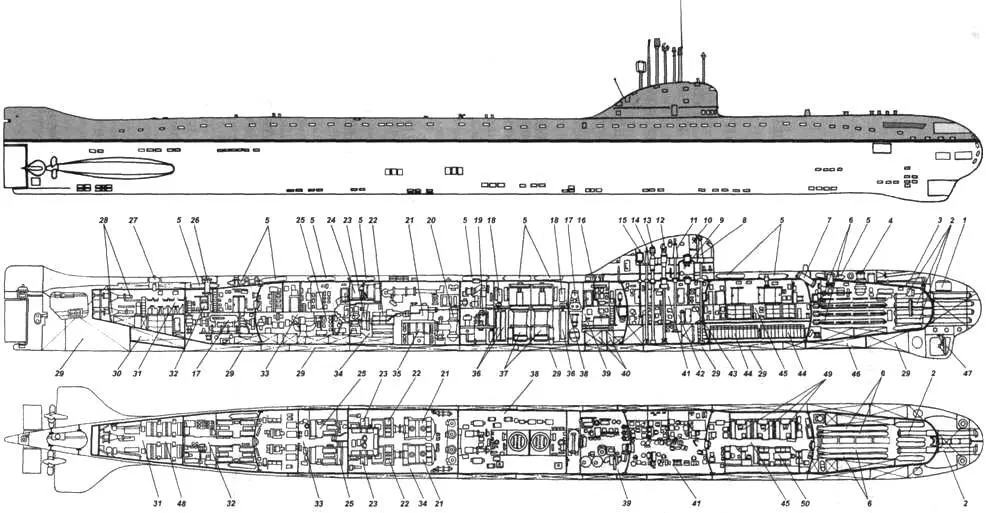

Внешний вид и схема общего расположения АПЛ пр. 627А:

1 – антенна ГАС МГ-10; 2 – 533-мм ТА; 3 – носовой горизонтальный руль; 4 – носовой входной люк; 5 – баллоны системы ВВД; 6 – запасные торпеды; 7 – торпедопогрузочный люк (начиная с К-181 j; 8- ПМУ перископа ПР-12; 9 – прочная рубка; 10-ходовой мостик; 11 – перископ ПЗН-9; 12 – ПМУ АП РЛС «Призма»; 13-ПМУ АП СОРС «Накат» и станции опознавания «Нихром»; 14 – ПМУ ВАН-С; 15 – ПМУ АП радиопеленгатора; 16 – дизель-генераторы; 17 – холодильные машины; 18 – компенсаторы объема; 19 – главный циркуляционный насос; 20 – маневровое устройство; 21 – главная паровая турбина; 22 – главная зубчатая передача; 23 – шинно-пневматическая муфта; 24 – пост управления главной энергетической установкой; 25 – навесные турбогенераторы; 26 – кормовой входной люк; 27 – аварийный буй; 28 – привода кормовых горизонтальных рулей; 29 – ЦГБ; 30 – кормовая дифферентная цистерна; 31 – девятый (кормовой жилой) отсек; 32 – восьмой (жилой и вспомогательных механизмов) отсек; 33 – седьмой (электромеханический) отсек; 34 – шестой (турбинный) отсек; 35 – конденсатор; 36 – парогенераторы; 37 – реакторы; 38 – пятый (реакторный) отсек; 39 – четвертый (вспомогательных механизмов) отсек; 40 – цистерны дизельного топлива; 41 – центральный пост; 42 – гиропост; 43 – третий (центрального поста) отсек; 44 – группы АБ; 45 – второй (носовой жилой и аккумуляторный) отсек; 46 – носовая дифферентная цистерна; 47 – антенна ГАС «Арктика-М»; 48 – столовая личного состава; 49 – каюты офицеров; 50 – кают-компания офицеров.

АПЛ пр. 627А (шифр «Кит») была разработана ЦКБ-143 в марте 1956 г. на базе АПЛ пр. 627под руководством В.Н. Перегудова и под наблюдением капитана 2 ранга И.Ф. Бовыкина, а затем капитана 2 ранга Б.Ф. Васильева.

В отличие от прототипа корабль пр. 627А имел увеличенную прочность поперечных переборок реакторного (пятого) и турбинного (шестого) отсеков, дополнительные подкрепления легкого корпуса и ограждения, а также увеличенное (на 10 единиц) число баллонов системы ВВД. Вместо ГАС «Арктика» и ШПС «Марс-16КП» его оснастили комплексной (с гидролокационным и шумопеленгаторным трактами) ГАС «Арктика-М»; вместо ПУТС «Торий» – ГГУТС «Ленинград-627» и вместо станции миноискания «Луч» – станцией «Плутоний». Кроме того, эта АПЛ получила приемо- индикатор КПИ-ЗМ и ШПС МГ-10. Во всем остальном лодка пр. 627А должна была сохранять архитектуру корпуса, общее расположение, корабельные системы, основное оборудование и механизмы прототипа.

Однако в процессе постройки и швартовных испытаний головного корабля серии – К-5 – на нем были смонтированы не предусмотренные проектом: система продувания ЦГБ воздухом низкого давления; аварийная система рулевой гидравлики; ионообменные фильтры и резервный питательный насос, а для пополнения запасов системы ВВД на перископной глубине – устройство, обеспечивавшее работу компрессоров под водой (РКП).
