Экипаж самолета защищен от огня истребителей противника и от осколков снарядов зенитной артиллерии броней, состоящей из плит, выполненных из материалов АПБА-1, Ст.КВК-2/5ц, КВК-2, и бронестекол.

Крыло стреловидное (35° по линии фокусов, по передней кромке стреловидность переменная). Поперечное V крыла в плоскости хорд -3°. Конструкция крыла – двухлонжеронная; его средняя часть (кессон) набрана из панелей с толстой обшивкой, усиленной стрингерами. От борта фюзеляжа до нервюры № 12 внутри кессона размещены топливные баки. Носок крыла съемный.

Крыло имеет два разъема: по борту фюзеляжа и по нервюре № 7. По борту фюзеляжа стоит симметричный профиль ЦАГИ НР-С- 10С-9 относительной толщиной 15,7% и на конце крыла – профиль СР-11-12 – 12%.

Хвостовая часть крыла на всем протяжении занята закрылками и элеронами. Закрылки щелевые, выдвигающиеся назад. Элероны имеют внутреннюю аэродинамическую компенсацию.

Хвостовое оперение – свободнонесущее, однокилевое, со стреловидностью по линии фокусов – 42°. Профиль горизонтального и вертикального оперения симметричный. Стабилизатор и киль двухлонжеронной конструкции, рули высоты и направления – од- нолонжеронной.

Шасси самолета выполнено по трехопорной схеме. Основные стойки размещены на первой объемной части крыла и убираются в обтекатели (гондолы) назад по полету. На каждой основной стойке установлена тележка с четырьмя колесами. На передней стойке шасси имеется два колеса. Для улучшения маневренности самолета на земле при рулежке колеса передней стойки сделаны управляемыми. Хвостовая часть фюзеляжа предохраняется при посадке убирающейся в полете хвостовой опорой. В хвостовой части фюзеляжа установлен контейнер с двумя тормозными парашютами.

Силовая установка состоит из двух турбореактивных двигателей типа АМ-ЗА с максимальной статической тягой 8750 кгс или РД- ЗМ (9500 кгс). Запуск ТРД производится от газотурбинного стартера, смонтированного на двигателе.

Забор воздуха осуществляется у бортов фюзеляжа перед крылом посредством нерегулируемых воздухозаборников. Питание двигателя топливом (керосин Т-1) производится от 27 фюзеляжных и крыльевых баков мягкой конструкции. Максимальная заправка самолета топливом составляет 34 360 кг (41 400 л для Т-1). Для повышения живучести часть топливных баков выполнена протекти- рованной, имеется оборудование заполнения надтопливного пространства нейтральным газом, а также противопожарная система, работающая автоматически. В ходе эксплуатации двигатели АМ-ЗА и РД-ЗМ были замене ны на доработанные ТРД РД-ЗМ- 500 с увеличенным ресурсом.

Управление самолетом двойное. Система управления жесткая, без гидроусилителей. К системе основного управления подключен автопилот. Закрылки и триммеры руля поворота управляются от электромеханизмов, триммеры рулей высоты имеют электрическое и дублирующее их тросовое механическое управление.

Гидравлическая система конструктивно выполнена в виде двух независимо действующих гидросистем: основной гидросистемы и гидросистемы управления тормозами. Номинальное давление в гидросистемах – 150 кгс/см а . Основная система служит для подъема и выпуска шасси, основного открытия и закрытия створок бомболюка. Гидросистема управления тормозами одновременно обеспечивает аварийный выпуск и уборку шасси и запасное закрытие створок бомболюка.

Система электроснабжения состоит из первичной системы постоянного тока, питающейся от четырех генераторов ГСР-18000, и аккумуляторной батареи типа 12САМ-53 (резервный источник тока). Вторичной системы переменного однофазного тока, питающейся от двух преобразователей типа П0-4500.

Герметические кабины самолета – вентиляционного типа, отбор воздуха осуществляется от седьмых ступеней компрессора ТРД. Герметические кабины обеспечивают экипажу необходимые условия для боевой работы как по температуре, так и по давлению. Причем в боевых условиях, в зоне обстрела зенитными орудиями и при вступлении в бой с истребителями противника, во избежание резкого падения давления в кабинах при боевых повреждениях перепад давления в кабине и за бортом устанавливается постоянным и равным 0,2 атм.

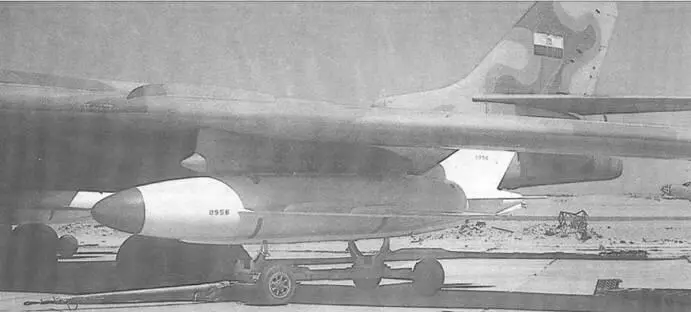

Ракета КСР-2

Самолет оборудован жидкостной кислородной установкой и кислородными аппаратами для всех членов экипажа.

Передние кромки крыла имеют тепловой противообледенитель с питанием горячим воздухом от компрессоров ТРД. На таком же принципе выполнены противообледенители воздухозаборников двигателей.

Передние кромки киля и стабилизатора оборудованы электротермическими противообледенителями. Передние стекла фонаря кабины летчиков и переднее прицельное стекло штурмана имеют внутренний электрообогрев.

СИЛОВАЯ УСТАНОВКА. Два ТРД АМ-ЗА (2 X 85,8 кН/2 х 8750 кгс.), РД-ЗМ (2 х 93,1 кН/

2 х 9500 кгс) или РД-ЗМ-500 (2 х 93,1 кН/2 х 9500 кгс).

ОБОРУДОВАНИЕ. Для обеспечения навигации самолета у штурмана и летчиков установлены:

– астрономический компас АК-53П;

– дистанционный астрономический компас ДАК-2;

– навигационный индикатор НИ-50Б;

– дистанционный компас ДГМК-7;

– магнитный компас КИ-12;

– указатель скорости КУС- 1200;

– высотомер ВД-17;

– авиагоризонт АГБ-2;

– указатель поворота ЭУП-46;

– маметр МС-1;

– акселерометр;

– авиасекстант;

– устройство дальней навигации СПИ-1;

– автоматический радиокомпас АРК-5;

– радиовысотомеры больших и малых высот РВ-17М и РВ-2;

– система «Материк» для слепой посадки самолета по сигналам наземных радиомаяков.

Для обеспечения пилотирования самолета в любых метеоусловиях и для разгрузки экипажа в длительных полетах на самолете установлен электрический автопилот АП-52М, связанный с системой управления.

Радиосвязное оборудование самолета состоит из:

– связной КВ радиостанции 1РСБ-70М для двухсторонней связи с землей;

– командной КВ радиостанции 1РСБ-70М для командной связи в соединении и с наземными радиостанциями;

– УКВ командной радиостанции РСИУ-ЗМ для командной связи внутри соединения и со стартом;

– самолетного переговорного устройства СПУ-10 для внутриса- молетной связи между членами экипажа и выхода их на внешнюю связь;

– аварийной передающей радиостанции АВРА-45 для подачи сигналов бедствия в случае вынужденной посадки самолета или его аварии.

Радиолокационное оборудование включает:

– радиолокационный бомбардировочный прицел РБП-4 «Рубидий-MMII» для обеспечения поиска и обнаружения наземных и надводных объектов в условиях отсутствия оптической видимости, решения навигационных задач по радиолокационным ориентирам земной поверхности и прицельного бомбометания с автоматическим сбросом бомб с высоты полета от 10 000 до 15 000 м по наземным и надводным неподвижным и движущимся целям. Радиолокационный прицел РБП-4 электрически связан с оптическим прицелом ОПБ-11р;
