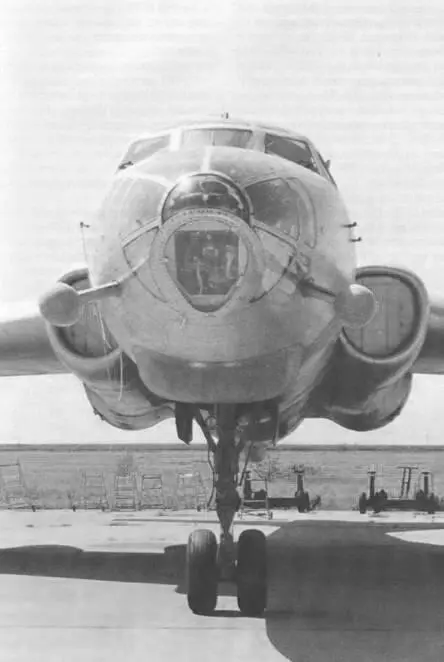

Ту-16 (вид спереди)

– систему для опознавания самолетов («свой-чужой»), состоящей из запросчика СРЗ и ответчика СРО;

– прицельную радиолокационную станцию ПРС-1 «Аргон-1» для стрельбы в любых условиях видимости, синхронно связанную с оборонительными стрелковыми установками.

Для дневного фотографирования путевого маршрута и результатов бомбометания на самолете Ту-16 установлены аппараты АФАЗЗМ/75 или АФА-ЗЗМ/100, для дневного фотографирования с малых высот – АФА-ЗЗМ/50, для ночного фотографирования – НАФА-8С/50, для фотографирования изображения на индикаторе РБП-4-ФА-РЛ-1.

В ходе серийной постройки и создания модификаций, а также модернизации самолетов Ту-16 менялось и обновлялось оборудование, вводились новые системы и агрегаты.

На новых модификациях внедрились новые системы радиоэлектронного противодействия, повышавшие боевую устойчивость отдельных самолетов, а также соединений самолетов Ту-16.

ВООРУЖЕНИЕ. Самолет Ту-16 имеет один бомбовый отсек, оборудованный типовой системой бомбардировочного вооружения. Нормальная бомбовая нагрузка 3000 кг, максимальная бомбовая нагрузка 9000 кг. Возможна подвеска бомб калибра от 100 кг до 9000 кг. Бомбы калибров 5000, 6000 и 9000 кг подвешиваются на мосту балочного держателя типа МБД6, бомбы меньших калибров – на бортовых кассетных держателях типа КД-3 и КД-4.

Прицеливание при бомбометании производится через векторно- синхронный оптический прицел ОПБ-llp с автоматом боковой наводки, связанной с автопилотом, благодаря чему доводку самолета по курсу может производить штурман автоматически при прицеливании.

При плохой видимости земли прицеливание ведется с помощью РПБ-4, в этом случае точность бомбосбрасывания повышается, так как ОПБ-11p связан с прицелом РБП-4 и отрабатывает для него необходимые параметры. Сброс бомб осуществляет штурман, бомбосбрасывание может производить также и штурман-оператор.

Система пушечного оборонительного вооружения ПВ-23 состоит из семи пушек типа АМ-23 калибра 23 мм, установленных на одной неподвижной и трех спаренных подвижных пушечных установках с дистанционным управлением.

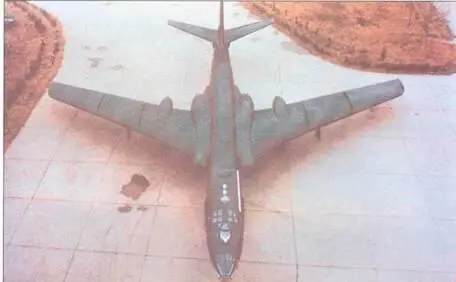

Бомбардировщик Н-6Д

Для стрельбы вперед по направлению полета в носовой части фюзеляжа с правого борта установлена одна неподвижная пушка, которой управляет левый пилот. Для наводки на цель у пилота на откидном кронштейне установлен прицел ПКИ.

Три подвижные установки – верхняя, нижняя и кормовая – осуществляют оборону задней полусферы. Верхняя установка, кроме того, «отстреливает» верхнюю часть передней полусферы.

Верхней установкой управляют штурман-оператор, вспомогательное управление с кормового прицельного поста осуществляет кормовой стрелок. Нижней установкой управляет с двух (левого и правого) блистерных прицельных постов стрелок-радист, вспомогательное управление с кормового прицельного поста осуществляет кормовой стрелок.

Управление кормовой установкой ведет с кормового прицельного поста кормовой стрелок, который в экипаже является командиром огневых установок (КОУ); вспомогательное управление установкой осуществляется: с верхнего прицельного поста – штурманом-оператором, с нижнего прицельного поста – стрелком-радистом.

На прицельных постах установлены прицельные станции типа ПС-53, с которыми синхронно связана ПРС-1.

Ту-16КС на двухбалочных крыльевых держателях подвешивал ракеты КС-1, в грузоотсеке размещалась герметическая кабина с РЛС наведения «Кобальт-М» с оператором, антенны опускались как на Ту-4.

Ту-16А – носитель ядерной свободнопадающей бомбы – имел грузоотсек с термоизоляцией, а обшивка самолета покрывалась специальной защитной краской, предохраняющей от светового излучения ядерного взрыва.

На Ту-16К-10 – носителе самолета-снаряда типа К-ЮС – в носовой части фюзеляжа устанавливались антенны радиолокационной системы наведения К-10С типа «ЕН». В грузоотсеке на балочном дренаже в полуутопленном положении подвешивался самолет-снаряд К-10. За грузоотсеком находилась гермокабина оператора станции «ЕН». Штурман переместился на место штурмана-оператора. Был введен дополнительный топливный бак запуска двигателя самолета-снаряда К-ЮС. Для питания блоков станции «ЕН» добавлен преобразователь П0-4500 (ПО-б000).

Ту-16К-11-16 оснащен самолетами-снарядами типа КСР-2 или КСР-11, расположенными на крыльевых балочных держателях. Возможно использование самолета как бомбардировщика или в комбинированном варианте. В носовой части установлена антенна разведывательной станции «Рица» и РЛС типа «Рубин-1KB». Носовая пушка снята.

Ту-16К-26 вооружен самолетами-снарядами КСР-2, КСР-11 или КСР-5 и по вооружению полностью подобен Ту-16К-11-16 (за исключением узлов подвески КСР-5).

Ту-16К-10-26 несет два самолета-снаряда К-10С или два КСР-5 на подкрыльевых пилонах.

Ту-16Т – самолет-торпедоносец и постановщик мин в грузоотсеке подвешивал торпеды и мины типа РАТ-52, 45-36МАВ, АМО-500 и АМО-1000.

Ту-16П и Ту-16 «Елка» – самолеты РЭП, оборудованные различными системами подавления радиоэлектронных средств противника.

Пассивные и активные средства РЭП монтировались в грузоотсеке и в унифицированном хвостовом отсеке (УХО). По мере уменьшения размеров аппаратуры РЭП и улучшения ее эксплуатационных возможностей эта аппаратура внедрилась практически на всех модификациях самолетов Ту-16.

Самолеты-разведчики Ту-16Р оснащались различными сменными комплектами АРА или НАР А для высотного, маловысотного и ночного фотографирования. В случае использования Ту-16Р (вариант Ту-16Р2) для ночного фотографирования в бомбоотсеке на некоторых держателях подвешивались фотобомбы для подсветки объектов разведки. Под крыльями на пилонах подвешивались, в зависимости от выполняемой задачи, контейнеры с аппаратурой радиотехнической разведки или контейнеры с заборниками и анализаторами радиационной разведки.

ХАРАКТЕРИСТИКИ Ту-16

РАЗМЕРЫ. Размах крыла 33,00 м; длина самолета 34,80 м; высота самолета 10,36 м; площадь крыла 164,65 м 2 .

МАССЫ,кг: нормальная взлетная 72 000 (Ту-16), 76 000 (Ту-16К), пустого самолета 37 200, максимальная взлетная 79 000, максимальная посадочная 55 000 (при посадке на грунтовую ВПП 48 000), топлива и масла 36000.

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ. Максимальная скорость на высоте 1050 км/ч; практический потолок 12 800 м; практическая дальность с двумя УР на подкрыльевых узлах подвески 3900 км; практическая дальность полета с боевой нагрузкой 3000 кг 5800 км; перегоночная дальность 7200 км; длина разбега 1850-2600 м; длина пробега 1580-1670 м (с тормозным парашютом 1120-1270 м; максимальная эксплуатационная перегрузка 2.
