Компрессор ТРДДФ имеет трехступенчатый вентилятор, пять ступеней среднего давления и семь ступеней высокого давления. Лопатки компрессора изготовлены из титана, стали и (в контуре высокого давления) высокопрочного никелевого сплава.

Камера сгорания – кольцевая, с испарительными форсунками, обеспечивающая бездымное горение и стабильный температурный режим.

Турбина имеет одну ступень высокого давления, одну промежуточную ступень и две ступени низкого давления.

Сопло регулируемое.

Система управления двигателем – электрическая, с гидромеханическим дублированием.

Конструктивно ТРДДФ НК-25 близок к двигателю НК-32, установленному на самолете Ту-160, и отличается главным образом размещением коробки приводов и конструкцией сопла.

ОБОРУДОВАНИЕ. Все члены экипажа снабжены катапультными креслами КТ-1, объединенными в комплекс, обеспечивающий принудительное или раздельное катапультирование в определенной последовательности. Масса кресла – 145 кг, минимальная скорость покидания самолета при раздельном катапультировании на высотах до 60 м – 130 км/ч, при принудительном – 300 км/ч, на большей высоте скорость катапультирования не ограничена. Диапазон высот катапультирования – от 0 м до практического потолка.

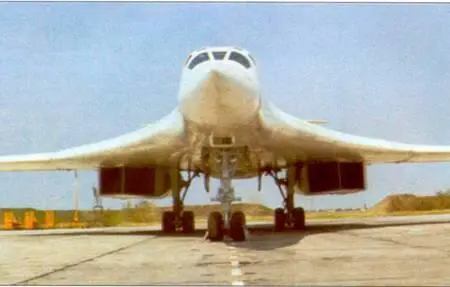

Вооружение самолета Ту-22М-3 (Прим OCR – Ту-160)

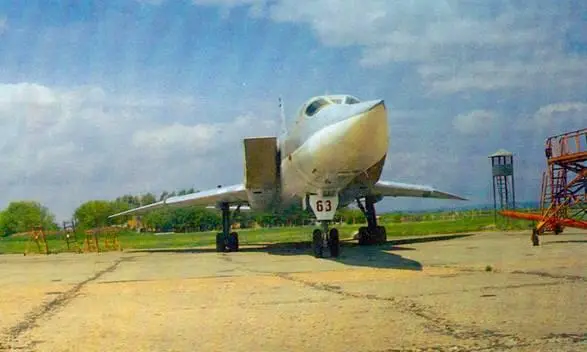

Вооружение самолета Ту-22М-3

За кабиной экипажа в специальном отсеке размещается надувной спасательный плот.

Самолет оснащен прицельно- навигационной системой, включающей РЛС большой мощности ПНА, обеспечивающей обнаружение и прицеливание по наземным и морским целям на большой дальности, и оптическим бомбардировочным прицелом с телевизионным каналом, способным применяться в темное и светлое время суток. Имеется дублированная ИНС, радионавигационное оборудование. Маловысотный полет обеспечивает система автоматического поддержания высоты, получающая информацию от радиовысотомера.

Для управления оборонительным вооружением в хвостовой части, под килем, размещены РЛС и телевизионный прицел.

Средства РЭП включают системы радиоразведки и оповещения об облучении, активные системы постановки помех, устройства выброса дипольных отражателей и ИК ловушек (блоки выброса пассивных помех размещены в районе узлов крепления поворотных стабилизаторов).

Для оповещения о приближении ракет противника в верхней части фюзеляжа, за кабиной, расположена ИК станция с полусферическим обтекателем фасеточной формы.

ВООРУЖЕНИЕ. Ракетное вооружение самолета Ту-22М-2 состоит из одной (под фюзеляжем в полуутопленном положении), двух (под крылом) или трех (перегрузочный вариант) УР типа Х-22, предназначенных для поражения крупных морских целей и РЛС противника на дальностях 140-500 км (М=3,5). На базе УР Х-22 создана также ракета – ложная цель, способная имитировать полет бомбардировщика, отвлекая на себя огонь средств ПВО противника.

Вооружение Ту-22М-3 усилено аэробаллистическими ракетами, предназначенными для уничтожения стационарных целей или РЛС противника. Противокорабельный вариант ракеты способен поражать крупные надводные цели на дальности до 150 км (масса ракеты 1200 кг, масса БЧ 150 кг, М=5,0). Шесть УР размещаются в фюзеляже на барабанной ПУ, еще четыре ракеты могут устанавливаться на внешних узлах подвески. Возможно совместное применение с управляемой ракетой Х-22.

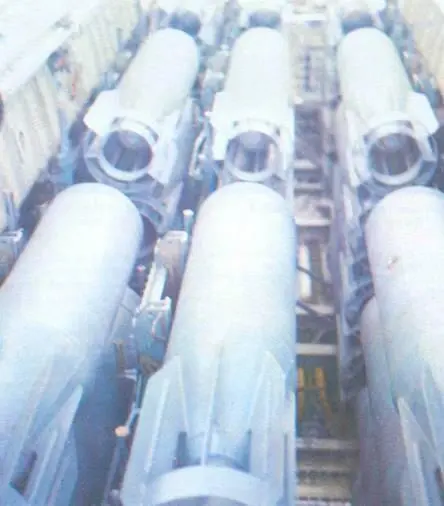

Бомбовое вооружение, состоящее из обычных и ядерных свободнопадающих бомб общей массой до 24 000 кг, располагается в фюзеляже (до 12 000 кг) и на четырех узлах внешней подвески на девятизамковых балочных держателях (типовые варианты бомбовой нагрузки – 69 ФАБ-250 или 8 ФАБ-1500). Максимальный калибр боеприпаса, размещение которого допускается в бомбовом отсеке, 9000 кг. В перспективе предполагается вооружение самолета Ту-22М-3 высокоточным оружием нового поколения.

ХАРАКТЕРИСТИКИ РАЗЛИЧНЫХ МОДИФИКАЦИЙ САМОЛЕТА ТУ-22М

Тип самолета Ту-22 М-0 Ту-22 М-1 Ту-22 М-2 Ту-22 М-3

Год первого полета 1969 1971 1972 1977

Размах крыла, м:

при минимальной стреловидности 31,60 34,28 34,28 34,28

при максимальной стреловидности 22,75 25,00 25,00 23,30

Длина самолета, м 41,50 41,50 41,46 42,46

Высота самолета, м – - 11,05 11,05

Площадь крыла, м 2

при минимальной стреловидности – 183,6 183,6 183,6

при максимальной стреловидности – 1 – 175,8

Максимальная взлетная масса, кг 121,0 122,0 122,0 124,0

Максимальная взлетная масса со

стартовыми ускорителями, кг – - – 126,4

Максимальная посадочная масса, кг – - – 88,0

Нормальная посадочная масса, кг – - – 78,0

Масса топлива, кг 53,5 53,5 53,5 53,5

Максимальная скорость, км/ч 1530 1660 1800 2300

Практический потолок, м 13 000 13 000 13 000 14 000

Перегоночная дальность, км 4140 5000 5100 -

Практический радиус действия, км – - 2200 2200

Длина разбега, м – - – 1920

Длина пробега, м – - – 1250

Посадочная скорость, км/ч – - – 285

Оборонительное вооружение – две пушки ГШ-23 (23 мм, Ту-22М-2) или одна пушка ГШ-23 с укороченным блоком стволов, установленных вертикально (4000 выстр./мин, Ту-22М-3). Управление артиллерийским огнем – дистанционное, по телевизионному и радиолокационному каналам.

БОЕВОЕ ПРИМЕНЕНИЕ. Самолеты Ту-22М-2 и Ту-22М-3 применялись на заключительном этапе войны в Афганистане, где они наносили мощные бомбовые удары по скоплениям войск про тивника (использовались, в частности, бомбы большой мощности ФАБ-3000).

В конце 1993 г. в составе российской дальней авиации насчитывалось 100 самолетов Ту-22М-2 и Ту-22М-3. Еще 165 машинами этого типа располагала российская морская авиация. Некоторое количество самолетов Ту-22М имелось и на аэродромах Украины. Несмотря на изменение международных реалий, в настоящее время Ту-22М сохранили свое значение как стратегическое ударное средство. Базируясь в глубине российской территории, они могут держать под прицелом горячие точки как ближнего, так и дальнего зарубежья. При оснащении их высокоточным тактическим оружием они смогут наносить «обезоруживающие» удары по противнику при малом времени реакции, оставаясь малоуязвимыми для современных средств ПВО. Замедление темпов переоснащения российского флота новыми кораблями, неопределенность с программой строительства авианосного флота увеличивают роль противокорабельной авиации берегового базирования. Все это делает Ту-22М-3 на протяжении 1990-х годов одним из ключевых типов боевых машин авиационного парка России.
