А. Карпенко - Отечественные самоходные артиллерийские и зенитные установки. Часть 1.

– ров, м…. 2,5

– стенка, м. 0,7

– брод, м. плавающая

Запас плавучести, %. 24

Бронирование, мм …. противопульное

Экипаж, чел 4

Артиллерийское вооружение:

Тип орудия одна 122-мм гаубица

типа Д-30

Разработчик. КБ завода №9

Гл. конструктор Ф.Ф.Петров

Изготовитель завод N9

Калибр, мм 122

Тип заряжания раздельно-гильзовое

Тип затвора вертикально клиновой

Дальность стрельбы, м:

– минимальная 350

– максимальная ОФС 15400

– прямого выстрела 850

Начальная скорость снаряда, м/с ….740

Боев, скоростр., выстр./мин 6-8

Углы наведения, град.:

– вертикальный от -3-5 до +65

– горизонтальный. 360

Длина ствола, мм(клб) 4875 (39,5)

Боекомплект, выстрелов 60

Прицел перескопический

Дополнительное вооружение:

Тип пулеметов один 7,62-мм Е-2Г

Боекомплект, патронов 2000

122-мм самоходная установка на базе БМП "объект 765"

САУ проектировалась на базе шасси и корпуса легко бронированного плавающего артиллерийского тягача МТ-ЛБ с установкой на него вращающейся башни со 122-мм пушкой-гаубицей со спаренным пулеметом. Проектный запас плавучести составлял 20%.

Гаубица Д-30 с раздельно-гильзовым заряжанием и полуавтоматическим вертикальным клиновым затвором была создана ОКБ-9 и принята на вооружение в 1963 году. Ее предлагалось разместить на нескольких типах САУ. Высота линии огня по данному проекту составила 1760 мм.

В дальнейшем на базе тягача МТ-ЛБ была создана самоходная гаубица 2С1 "Гвоздика".

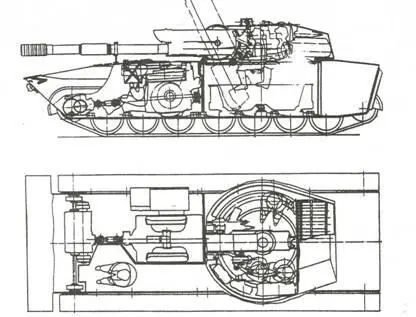

122-мм самоходная артиллерийская установка на базе МТ-ЛБ

Состояние проект 1965 года

Разработчик. ВНИИ-100

Производство …. не изготавливалась

База… МТ-ЛБ

Боевая масса, т 15,842

Длина, мм… 7200

Ширина, мм 2850

Высота, мм. 2240

Клиренс, мм . 360

Ср. уд. давл. на грунт, кг/см 2 0,5

Преодолеваемые препятствия:

– подъем, град 35

– крен, град 25

– брод, м. плавающая

Тип двигателя… дизель,

ЯМЭ-238В

Максимальная мощность, л.с 240

Удельная мощность, л.с/т 15,2

Максимальная скорость, км/ч … 50-55

Скорость на плаву, км/ч… 8

Запас хода, км. 500

Бронирование противопульное

Экипаж, чел. 4

Радиостанция… Р-123М

Артиллерийское вооружение:

Тип орудия одна 122-мм гаубица

типа Д-30

Разработчик КБ завода №9

Гл. конструктор… Ф.Ф.Петров

Калибр, мм… 122

Тип заряжания раздельно-гильзовое

Тип затвора…. клиновой

вертикальный Дальность стрельбы, м:

– минимальная 350

– максимальная ОФС 15400

– прямого выстрела 850

Начальная скорость снаряда, м/с ….740 Боев, скоростр., выстр./мин 6-8

Углы наведения, град.:

– вертикальный от -3-5 до +65

– горизонтальный 360

Длина ствола, мм(клб) 4875 (39,5)

Боекомплект, выстрелов 60

Прицел перископический

Дополнительное вооружение:

Тип пулеметов один 7,62-мм Е-2Г

Боекомплект, патронов 2000

Разработан на базе шасси боевой машины пехоты БМП-1 (объект 765), как вариант размещения 120-мм миномета М-120 на самоходном шасси.

Миномет размещается на стандартном лафете внутри машины в кормовой части. Сверху боевое отделение предполагалось закрывать двухстворчатой крышкой, которая перед стрельбой открывалась.

В номенклатуру применяемых боеприпасов входят 120-мм мины типов: 0-843А, 3-843А, 0-843 и др.; масса мины 15,9-16 кг.

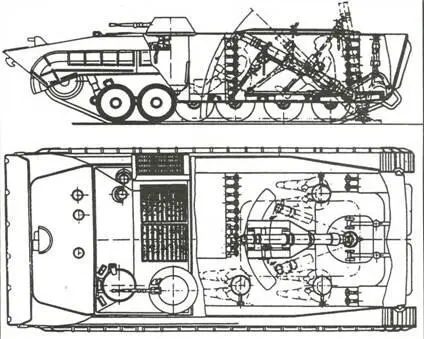

120-мм самоходный миномет на базе "объекта 765" (вариант 1)

Состояние проект 1965 года

Разработчик ВНИИ-100

Изготовитель не изготавливался

База БМП-1 (объект 765)

Боевой вес машины, т 12,248

Длина машины, мм … 6400

Ширина машины, мм… 2850

Высота машины

в походном полож., мм 1720

Опорная поверхность, мм 3450

Клиренс, мм 360

Удельная мощность, л.с./т 24,4

Тип двигателя дизель УТД-20

Мощность, л.с 300

Максимальная скорость, км/ч 65

Скорость на плаву, км/ч 7-8

Запас хода, км 300

Ср. удельное давление

на грунт, кг/см2 0,58

Преодолеваемые препятствия :

– подъем, град 35

– ров, м 2,5

– стенка, м 0,9

– брод, м плавает

Бронирование противопульное

Экипаж, чел 5

Артиллерийское вооружение:

Тип миномета М-120

Калибр, мм 120

Дальность стрельбы, м 460-7000

Углы наведения, град.:

– вертикального 45-80

– горизонтального +/-20

Боевая скоростр., выстр./мин… до 10

Кучность, м :

– Вд 28,4

-Вб 12,8

Масса, кг:

– ствола (в упаковке 74

– двуноги-лафета(в упак.) 55

– опорной плиты( в упак.) 80

Тип заряжания дульнозарядный

Длина, мм 1950

Высота, мм 1540

Ширина, мм 1040

Начальная скорость мины, м/с … 325

Тип прицела МПМ-44

Боезапас, мин 64

Дополнительное вооружение:

Пулемет 7,62-мм ПКТ

Боекомплект, патронов 2000

Проект самоходного миномета разработан на базе шасси боевой машины пехоты БМП-1, как вариант размещения минометной установки с револьверной подачей мин (емкость барабана – 6 мин) на "объекте 765".

Двигательная установка размещена в носовой части корпуса. Минометная установка и пулемет установлены в поворотной башне. Номенклатура применяемых боеприпасов -120-мм мины: 0-843А, 3-843А, 0-843 и др. Масса мины 15,9-16 кг.

Состояние проект 1965 года

Разработчик ВНИИ-100

Изготовитель не изготавливался

База БМП-1 (объект 765)

Боевой вес машины, т 12,337

Длина машины, мм … 6400

Ширина машины, мм 2850

Высота машины, мм:

– в походн. положении 2050

– в боев, положении… 2220

Клиренс, мм 360

Удельная мощность, л.с./т 24,4

Тип двигателя дизель УТД-20

Мощность, л.с 300

Максимальная скорость, км/ч 65

Скорость на плаву, км/ч 7-8

Запас хода, км 500

Среднее удельное давление

на грунт, кг/см2 0,58

Преодолеваемые препятствия:

– подъем, град 35

– ров, м 2,5

– стенка, м 0,7
