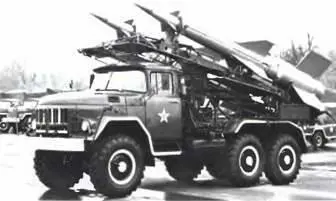

Заряжающая машина ПР-14М на шасси ЗИЛ-131,1967 г.

В 1964 г началось серийное производство 5-тонного грузовика ЗИЛ-130, на котором появился верхнеклапанный карбюраторный двигатель V8 (5969 см', 150 л.с). В армии он применялся в основном на общих транспортных операциях, а также служил базой для зенитных ракетных комплексов «Джигит», прожекторных систем береговой обороны ВМС и 18-местных фургонов польского завода специальных автомобилей СХЛ (SHL) для доставки внутренних войск.

В декабре 1966 г. с использованием агрегатов ЗИЛ-130 началось изготовление 3,5 тонного армейского грузовика ЗИЛ-131 (6x6) и ЗИЛ-131А с лебедкой. Их главными техническими отличиями от 157-й серии стали более простая трансмиссия с проходным средним мостом, гидроусилитель рулевого механизма, экранированное и герметизированное электрооборудование. ЗИЛ-131 развивал скорость 80 км/ч, преодолевал подъем в 30° и 1,4-метровый брод.

В 1986 г. его сменил ЗИЛ-131Н грузоподъемностью 3,75 т на всех видах дорог. Их шасси использовались для установки ку зовов-фургонов КУНГ (кузов универсальный нормальных габаритов) серии К-131 для радиостанций, мастерских, лабораторий и полевых кухонь, обогреваемых хлебных фургонов АФХО, топливо-, масло-, водозаправщиков АЦЗ-4,4-131, АТЗ-4-131 и МЗ-131, комплекта мостостроительных средств KMC, реактивной системы залпового огня БМ-14-16 и опытной 36-зарядной 122-мм установки 9П138 «Град-1» (1974 г.), транс-портно-заряжающих машин ПР-14М и ПР-14МА зенитноракетного комплекса В-600П, минных заградителей УМЗ и различного военного оборудования. Опытный вариант «131П» снабжался оборудованием для самоокапывания. В середине 70-х гг. на базе седельного тягача ЗИЛ-131В был построен активный автопоезд 10x10, состоявший из тягача ЗИЛ-137 и бортового полуприцепа «137А» с гидроприводом обоих мостов. В армии испытывался вариант с низкорамным полуприцепом «137Б». До перевода в 1990 г. сборки грузовиков ЗИЛ-131 на Уральский автомоторный завод (УАМЗ) в Москве их изготовили 998,4 тыс единиц

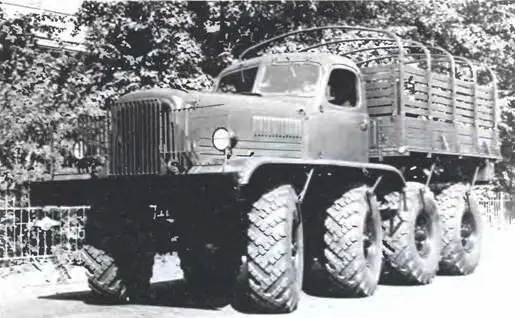

ЗИС-Э134, 8X8f 1955 г.

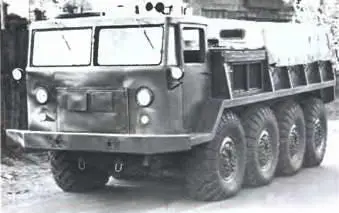

ЗИЛ-134 (АТК-6), 8X8,1957 г.

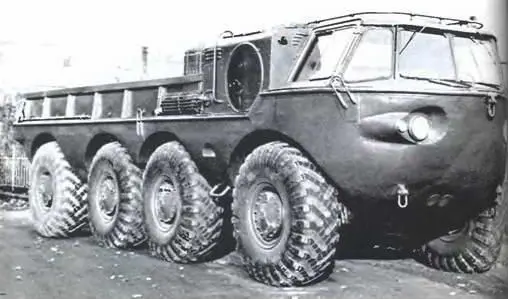

Амфибия ЗИЛ-135Б, 8X8,1958 г.

Особую страницу истории автозавода составляет 25-лет ний период разработки полноприводных автомобилей высокой проходимости, которые долгое время были секретными и представляли собой наиболее передовые достижения со ветского автомобилестроения. Начало было положено 25 июня 1954 г., когда по инициативе маршала Г. К. Жукова Совет Министров СССР принял постановление о создании на всех основных автомобильных и тракторных заводах СССР специальных конструкторских бюро (СКВ) для проектирования военной техники. На ЗИСе такое бюро возглавил известный конструктор Виталий Андреевич Грачев, работавший ранее на Горьковском и Днепропетровском автозаводах. Главной задачей СКВ стала разработка принципиально нового семейства средних тягачей и шасси, способных доставлять ракетное оружие практически в любых дорожных и климатических условиях. Первый экспериментальный образец 5-тонного ка-потного артиллерийского тягача ЗИС-Э134 (8x8) с мотором ЗИС-120ВК (5,55 л, 130 л.с), построенный летом 1955 г., внешне напоминал грузовик ЗИС-151, поставленный на четыре равномерно разнесенных ведущих моста с системой регулирования давления воздуха в широкопрофильных шинах.

На нем впервые использовались гидротрансформатор в блоке с обычной 5-ступенчатой коробкой от ЗИС-150 и гидроусилитель рула вого управления. Весной следующего года под тем же индексов появился плавающий вариант с самоблокирующимися диференциалами и водометным движителем. В январе 1957 ц был создан бескапотный артиллерийский тягач ЗИЛ-13| (АТК-б) с 240-сильным карбюраторным двигателем V12, гидромеханической 3-ступенчатой коробкой передач и независимой рычажно-торсионной подвеской всех колес. Вторым на правлением работы СКВ стало создание машин с колесной формулой 6x6 с равномерно разнесенными мостами, передними и задними управляемыми колесами. Первым среди них в 1956 г. стал третий макетный образец ЗИЛ-Э134, вслед за которым появились грузовик ЗИЛ-157Р и плавающий 145-сильный вариант ЗИЛ-11 (6x6), оснащенный средним мостом с общим дифференциалом, от которого крутящий момент подавался на передние и задние колеса собственными бортовыми передачами.

Именно эта 3-осная машин ознаменовала завершение первого поискового периода деятельности СКВ, когда В. А. Грачев принял решение о разработке тяжелого семейства ЗИЛ-135 (8x8) с бортовой трансмиссией и двумя силовыми агрегатами. Крутящий момент от каждого из них через собственную коробку передач и одноступенчатую раздаточную система карданных валов подавался на четыре бортовых конических редуктора, а затем на шестеренчатые редукторы колес каждого борта.

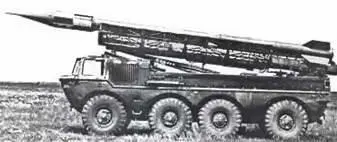

ЗИЛ-135Б с ракетным комплексом 2Кб «Луна», 8X8,1959 г.

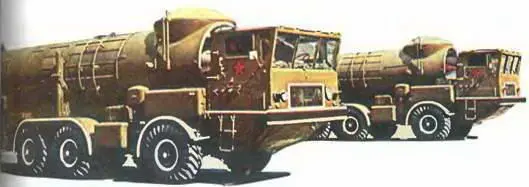

Пусковая установка крылатых ракет комплекса 2П30 на шасси ЗИЛ-135К, 8X8,1961 г.

Ракетный комплекс 9К52 «Луна-М» на шасси ЗИЛ-135Л, 1961 г.

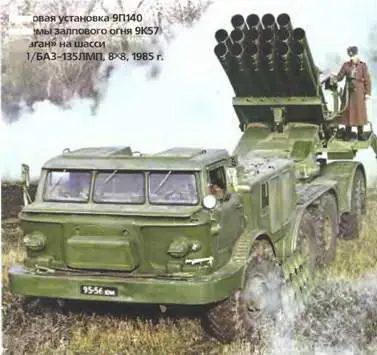

Пусковая установка 9П140 системы залпового огня 9К57 «Ураган» на шасси ЗИЛ/БАЗ-135ЛМП, 8X8,1985 г.

Это позволило упростить конструкцию, отказавшись от дифференциалов и устройств их блокировки, увеличить дорожный просвет, а возможность продолжения движения при выходе из строя привода одного из бортов обеспечивала высокую живучесть в боевых условиях. Более того, Грачев предложил новую компоновку шасси с двумя сближенными средними мостами При этом управляемыми были колеса переднего и заднего мостов, поворачивавшиеся в противоположные стороны. Первым в октябре 1958 г. построили плавающий бортовой вариант «135Б» с округлым цельнометаллическим корпусом, оснащенный двумя 6-цилиндровыми моторами ЗИЛ-123Ф мощностью по 110 л.с, двумя автоматическими коробками передач и лишенный упругих элементов подвески.

В мае 1959 г. на таком шасси впервые была смонтирована пусковая установка 2П21 тактического ракетного комплекса 2К6 «Луна». Его развитием весной 1960 г. явилось многоцелевое 9-тонное шасси ЗИЛ-135Е с вынесенной в передний свес рамы 4-местной стеклопластиковой кабиной, за которой параллельно устанавливались два карбюраторных двигателя ЗИЛ 375Я V8 (6962 см\ 180 л.с), работавшие с двумя гидромеханическими 3-сту-пенчатыми коробками передач и дополнительными 2-ступенчатыми редукторами. Недостатком машины было продольное раскачивание (галопирование) при движении на скорости 20-25 км/ч. Уже в мае 1960 г. появилось новое шасси ЗИЛ-135К с 4-местной кабиной с обратным наклоном лобовых стекол и базой между крайними колесами 7,6 м, на котором смонтировали пусковую установку 2П30 с 11-метровым контейнером для крылатых ракет П-5. В таком виде новый советский ракетоносец впервые появился на Красной площади во время праздничного парада 7 ноября 1961 г., вызвав замешательство в среде западных наблюдателей. В 1961 г. его производство передали на Брянский автозавод. Одновременно в СКБ ЗИЛ было создано длиннобазное шасси ЗИЛ-135М с 5-местной стеклопластиковой кабиной, на котором базировалась 9-метровая контейнерная пусковая система СПУ-35 с ракетой П-35Б мощного берегового ракетного комплекса «Редут».
