Михаил Барятинский - Танки Второй мировой. Часть I

Крейсерский танк Crusader III, вид сверху. Башенный люк открыт, на крыше башни хорошо различимы два прибора наблюдения Mk IV и колпак вентилятора. Судя по эмблеме на правом борту башни, эта машина из Артиллерийской школы в Лалворте

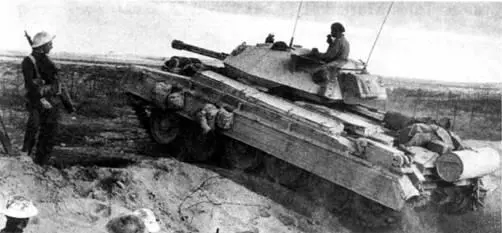

Crusader III преодолевает противотанковый ров. Эль-Аламейн, ноябрь 1942 г.

Пара танков Crusader II 9-й танковой бригады в боевом охранении. 1942 г. Машины имеют двухцветный камуфляж

БОЕВАЯ МАССА, т: 19,28.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 5994, ширина – 2642, высота – 2235. клиренс – 406.

БРОНИРОВАНИЕ, мм: 7 – 49.

ВООРУЖЕНИЕ: 1 пушка калибра 2 фунта (40 мм), 2 пулемета BESA калибра 7,92 мм, зенитный пулемет 8геп калибра 7,7 мм, дымовой гранатомет калибра 50,8 мм.

БОЕКОМПЛЕКТ: 130 выстрелов. 5000 патронов калибра 7,92 мм.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел № 24В Мк I.

ДВИГАТЕЛЬ: Nuffield-Liberty, 12-цилиндровый, V- образный, карбюраторный, жидкостного охлаждения; мощность 340 л.с. (250 кВт) при 1550 об/мин, рабочий объем 27 045 см #179;.

ТРАНСМИССИЯ: многодисковый главный фрикцион, четырехскоростная коробка передач, планетарный механизм поворота, бортовые передачи,

ХОДОВАЯ ЧАСТЬ: пять опорных катков большого диаметра на борт, ведущее колесо заднего расположения (зацепление цевочное), подвеска индивидуальная, на цилиндрических пружинных рессорах, ширина трака гусеничной цепи – 273 мм.

СКОРОСТЬ МАКС., км/ч: 43.

ЗАПАС ХОДА, км: 255.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30, высота стенки, м – 0,69, ширина рва, м – 2,59.

СРЕДСТВА СВЯЗИ: радиостанция № 19.

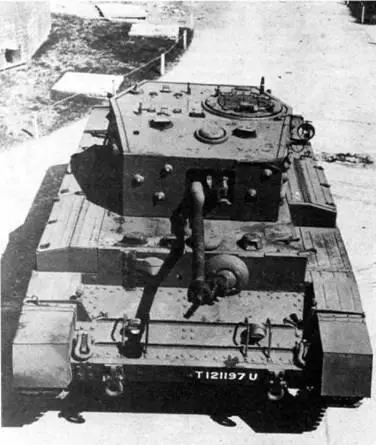

Крейсерский танк Mk VII Cavalier

В конце ноября 1940 г. ряд заинтересованных фирм получил тактико-технические требования к новому тяжелому крейсерскому танку. Эта программа получила условное наименование Cromwell. Поскольку сложившаяся ситуация требовала начать производство танков не позднее весны 1942 г. было принято решение остановиться на проекте А24, базировавшемся на узлах и агрегатах танка А15 Crusader. Зимой 1941 г. новому танку было присвоено название Cavalier. С лета 1942 г. по весну 1943 г. на заводе фирмы Nuffield в Бирмингеме было изготовлено 500 танков этого типа.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

Корпус и башня прямоугольной формы без каких-либо рациональных углов наклона собирались из катаных броневых листов на каркасах с помощью болтов. Вооружение состояло из 6-фунтовой пушки и спаренного с ней пулемета, другой пулемет устанавливался в лобовом листе корпуса слева от механика-водителя. Ходовая часть имела пять опорных катков большого диаметра и индивидуальную пружинную (свечную) подвеску. Конструктивно Cavalier представлял собой Crusader, но с новыми корпусом и башней.

Из-за большей массы "Кэеалир" имел худшие динамические характеристики, чем "Крусейдер". Работавшие с перенапряжением, и без того ненадежные двигатели Liberty беспрерывно выходили из строя. По этой причине "кэвалиры" е боевые части не попали, а использовались только е учебных целях. Во второй половине 1943 г. около 200 танков переоборудовали в машины управления для артиллерийских частей танковых дивизий Cavalier OP (Observation Post). Из танков демонтировалось вооружение, а на его месте размещались дополнительные средства связи и наблюдательные приборы. Танки Cavalier OP входили в состав артиллерийских полков танковых дивизий и активно участвовали в боевых действиях на Западном фронте в 1944 – 1945 гг. Небольшая часть танков Cavalier была переделана в эвакуационные тягачи ARV. На месте снятой башни в боевом отделении устанавливалась лебедка, а на корпусе монтировалась кран-стрела.

БОЕВАЯ МАССА, т: 26,95.

ЭКИПАЖ, чел.: 5,

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 6350, ширина – 2883, высота – 2438, клиренс – 406.

БРОНИРОВАНИЕ, мм: 20 – 76.

ВООРУЖЕНИЕ: 1 пушка калибра б фунтов, 2 пулемета BESA калибра 7,92 мм.

БОЕКОМПЛЕКТ: 64 выстрела, 4950 патронов.

ДВИГАТЕЛЬ: Nuffield-Liberty, 12-цилиндровый, V-образный, карбюраторный, жидкостного охлаждения, мощность 340 л.с.(250 кВт) при 1500 об/мин, рабочий объем 27 045 см : .

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, четырехскоростная коробка передач, планетарный механизм поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять опорных катков большого диаметра на борт, ведущее колесо заднего расположения (зацепление цевочное), подвеска индивидуальная на цилиндрических пружинных рессорах, ширина трака гусеничной цепи – 356 мм.

СКОРОСТЬ МАКС., км/ч: 39.

ЗАПАС ХОДА, км: 265,

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: высота стенки, м – 0,9, ширина рва, м – 2,3, глубина брода, м – 0,9.

СРЕДСТВА СВЯЗИ: радиостанция № 19.

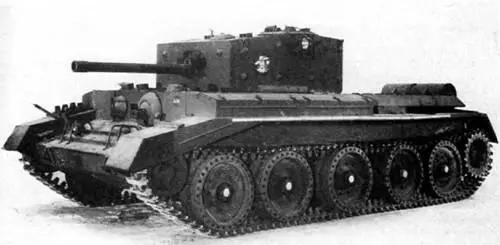

Крейсерский танк Mk VIII Centaur I

В 1941 г. было принято решение о разработке наряду с танком А27, оснащенным дефицитным в то время двигателем Meteor, так называемого промежуточного варианта с производившимся в больших количествах мотором Liberty, Последний мог применяться в комплексе с новой трансмиссией Merritt-Brown, которая пришла на смену старой планетарной трансмиссии типа Wilson, использовавшейся на английских танках еще во время Первой мировой войны. Проект танка разработала фирма English Electric, и он получил название Centaur и индекс A27L (L – Liberty). Вариант же с двигателем Meteor обозначался индексом А27М.

В производстве Centaur участвовало несколько фирм: Leyland, LMS, Harland, Fowler, English Electric и Nuffield. Всего с августа 1942-го по февраль 1944 г. было выпущено 3134 танка Centaur всех модификаций (включая и ЗСУ). Таким образом, этот танк, менее знаменитый, чем Cromwell, стал самым массовым "тяжелым крейсером" английской армии периода Второй мировой войны.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

Centaur I – первый вариант танка, вооруженный 6~фунтовой пушкой. Ничем, кроме мелких деталей не отличался от танка Cavalier.

Centaur II – более широкая гусеница и ведущее колесо с большим числом зубьев. Серийно не выпускался.
