Михаил Барятинский - Танки Второй мировой. Часть I

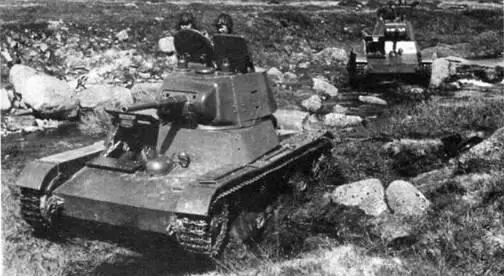

Танки Т-26 обр, 1939 г. в дозоре на о.Кильдин. 1942 г.

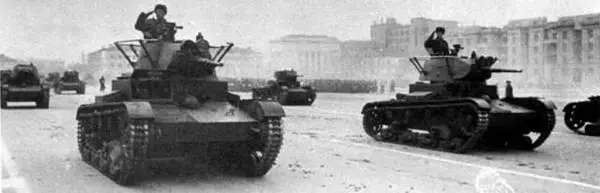

Танки Т-26 обр. 1938 г. на параде в г.Куйбышев (ныне – Самара). 7 ноября 1941 г.

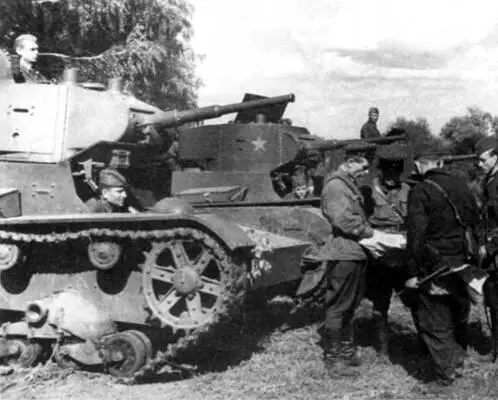

Подразделение танков Т-26 в окрестностях Сталинграда. Юго-Западный фронт, 1942 г. На переднем плане – танк Т-26 обр. 1938 г., за ним – две машины обр. 1933 г.

БОЕВАЯ МАССА, т: 10,25.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4650, ширина – 2445, высота – 2330, клиренс – 380.

ВООРУЖЕНИЕ: 1 пушка 20К обр. 1934 г, или 1938 г.калибра 45 мм, 3 (1 – зенитный) пулемета ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 186 выстрелов и 3528 патронов (в танке без радиостанции); 165 выстрелови 3087 патронов (в танке с радиостанцией).

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТОП обр.1930 г. или стабилизированный прицел ТОП-1 (на танка* с пушкой обр.1938 г,), перископический панорамный прицел ПТ-1 обр. 1932 Г.

БРОНИРОВАНИЕ, мм: лоб, борт, корма корпуса – 15, крыша – 10, днище – 6, башня – б…15.

ДВИГАТЕЛЬ: Т-26 (типа "Армстронг-Сиддлей"), 4-цилиндровый, карбюраторный, рядный с горизонтальным расположением цилиндров, воздушного охлаждения; мощность 90 л.с.(66,24 кВт) при 2100 об/мин, рабочий объем 6600 см '.

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, карданный вал, пятиско ростная коробка передач, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: восемь сдвоенных обрезиненных опорных катков на борт, сблокированных попарно в четыре балансирные тележки, подвешенные на листовых четвертьэллипти- ческих рессорах, четыре поддерживающих катка, направляющее колесо с натяжным меха низмом, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); в каждой гусенице 108 – 109 траков шириной 260 мм. шаг трака 90 мм.

СКОРОСТЬ МАКС., км/ч: по шоссе – 30, по местности – 18.

ЗАПАС ХОДА, км: по шоссе – 225, по местности – 170.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 40, ширина рва, м – 2, высота стенки, м – 0,75, глубина брода, м – 0,8

СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-1 или 71-ТК-З, переговорное устройство ТПУ-3 или ТПУ-2.

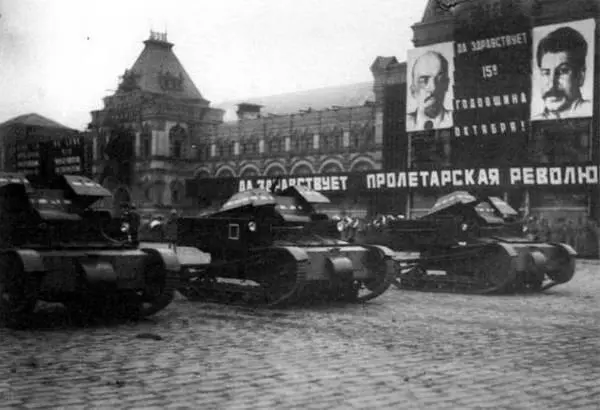

Танкетки Т-27 проходят по Красной площади. 7 ноября 1932 г.

Разработана на базе английской танкетки Carden-Loyd Mk VI, лицензия на производство которой была приобретена Советским Союзом. Принята на вооружение РККА постановлением РВС СССР от 13 февраля 1931 г. С 1931 по 1934 г заводами № 37 (г.Москва), "Большевик" (г.Ленинград) и Горьковским автозаводом было изготовлено 3328 единиц.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

Корпус клепаный, коробчатой формы. В боковых коробках корпуса размещались патронные магазины, которые подавались для заряжания тросовым механизмом. Верхняя часть корпуса состояла из трех частей: двух боковых в виде откидывающихся колпаков над командиром и механиком-водителем и средней, закрывавшей топливный бак. Справа над откидным колпаком была прорезана амбразура пулемета. В средней части корпуса вдоль его продольной оси устанавливался двигатель.

Танкетка Т-27 поступала на вооружение разведывательных подразделений механизированных частей РККА. По мере насыщения войск легкими танками Т-27 передавались в танковые батальоны стрелковых дивизий.

В 1932 г. в ОКБ Гроховского была разработана парашютно-десантная подвеска танкетки под самолетом ТБ-1, и в том же году она была принята на вооружение ВВС РККА.

Танкетка Т-27, переоборудованная в артиллерийский тягач.

В конце 1930-х годов танкетки Т-27 использовались в качестве тягачей 45-мм противотанковых пушек.

На 1 января 1941 г. в Красной Армии числилось 2558 танкеток, часть из которых принимала участие в боевых действиях начального периода Великой Отечественной войны, включая битву за Москву. В частности, 1 декабря 1941 г. несколько танкеток Т-27 поддерживали атаку одного из батальонов 71-й отдельной морской стрелковой бригады в районе г. Яхромы.

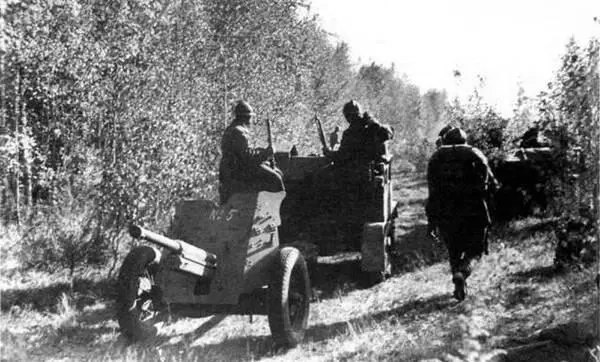

Танкетки Т-27 буксируют 45-мм противотанковые пушки

БОЕВАЯ МАССА, т: 2,7.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 2600, ширина -1825, высота – 1443, клиренс – 240.

ВООРУЖЕНИЕ: 1 пулемет ДТ калибра 7,62 мм.

БОЕКОМПЛЕКТ: 2520 патронов.

БРОНИРОВАНИЕ, мм: лоб, борт, корма -10, крыша – 6. днище – 4.

ДВИГАТЕЛЬ: "Форд-АА" или ГАЗ-АА, 4-цилиндровый, рядный, карбюраторный, жидкостного охлаждения; мощность 40 л.с. (29,44 кВт) при 2200 об/мин, рабочий объем 3060 см #179; .

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, 4-скоростная коробка передач, карданная и главная передачи, простой конический дифференциал, одноступенчатые бортовые передачи

ХОДОВАЯ ЧАСТЬ: шесть сдвоенных обрезиненных опорных катков на борт, сблокированных попарно в три тележки, установленные на продольной балке, поддерживающий брус, ведущее колесо переднего расположения с несъемным зубчатым венцом (зацепление цевочное), подвеска рессорная; в каждой гусенице 129 траков шириной 150 мм, шаг трака 44 мм.

СКОРОСТЬ МАКС., км/ч: 42.

ЗАПАС ХОДА, км; 110.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30, высота стенки, м – 0,5, ширина рва, м -1,2. глубина брода, м – 0,5.

СРЕДСТВА СВЯЗИ: отсутствуют.

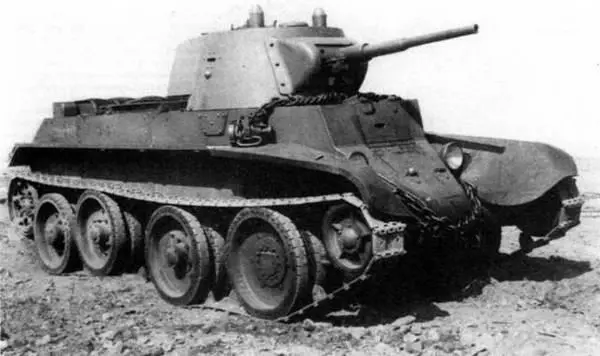

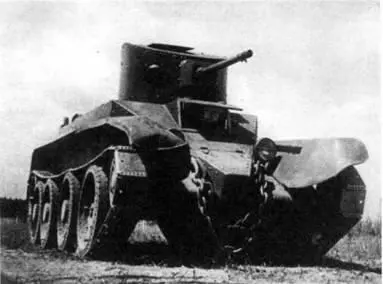

Легкий колесно-гусеничный танк БТ-7 обр. 1937 г. (вверху). Легкий колесно- гусеничный танк БТ-2 (внизу)

Второй по массовости и наиболее популярный советский танк периода 1930-х годов. Разработан на базе колесно-гусеничного танка М.1931 американского конструктора У.Кристи. Принят на вооружение РККА постановлением РВС СССР от 13 февраля 1931 г. Выпускался серийно на заводе № 183 (ХПЗ имени Коминтерна) в Харькове. С 1932 по 1940 г. изготовлено 8060 единиц.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

БТ-2 – первый серийный вариант. Представлял собой практически копию американского прототипа, но с вновь разработанной в СССР цилиндрической башней. Боевая масса 11,3 т. Вооружение: 37-мм пушка Б-3 и пулемет ДТ. Наведение пушки по вертикали – с помощью плечевого упора. На части танков пулемет отсутствовал, на части вместо пушки была смонтирована спаренная установка пулеметов ДА-2. Двигатель М-5 или "Либерти" мощностью 400 л.с. при 1650 об/мин. Макс, скорость на гусеницах – 52, на колесах – 72 км/ч. Экипаж 3 чел. Изготовлено 620 единиц.
