Михаил Барятинский - Танки Второй мировой. Часть I

БТ-5 – новая башня с развитой кормовой нишей. Вооружение: 45-мм пушка 20К и спаренный с ней пулемет ДТ. Усилены ведущие колеса, литые диски опорных катков заменены на штампованные. Экипаж 3 чел. На части танков устанавливалась радиостанция 71-ТК-1 с поручневой антенной. В остальном конструкция танка существенных изменений не претерпела. Боевая масса 11,5 т. Изготовлено 1834 единицы.

Колесно-гусеничный танк БТ-5 отличался от своего предшественника, главным образом, новыми башней и вооружением

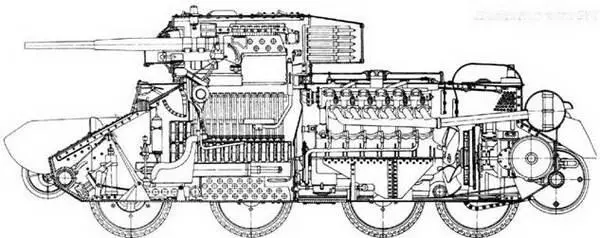

Компоновка танка БТ-5

БТ-7 обр. 1935 г. – новый корпус в основном сварной конструкции. Увеличенный объем топливных баков. Двигатель М-17Т. Мелкозвенчатая гусеница. Башня и вооружение – без изменений. С 1936 г. – на части танков зенитный пулемет ДТ и два пушечных прожектора для стрельбы ночью.

БТ-7 обр. 1937 г. – башня конической формы с пулеметом в кормовой нише. Трехскоростная коробка передач. Внесены изменения в трансмиссию и ходовую часть. Боекомплект увеличен на 44 снаряда. На части танков устанавливался зенитный пулемет и два пушечных прожектора. С 1938 г. установка пулемета в кормовой нише и прожекторов отменена. Боевая масса 13,9 т. Габариты 5660x2290x2417 мм. Танков БТ-7 изготовлено 4613 единиц.

БТ-7А – артиллерийский танк. Башня Т-26-4. Вооружение: 76-мм пушка КТ-28 и автономный пулемет ДТ. С 1937 г. на части танков – зенитный и кормовой пулеметы, а также пушечные прожекторы Боекомплект 50 выстрелов и 3339 патронов. Незначительные изменения в корпусе, связанные с установкой башни Т-26- 4. Всего было изготовлено 155 танков БТ-7 А, однако на вооружение Красной Армии поступило только 134 машины, из них 11 – с радиостанциями 71-ТК-1(71- ТК-3). На 21 машине, из-за нехватки 76,2-мм пушек, были установлены конические башни с 45-мм танковыми пушками.

БТ-7М (БТ-8, А-8) – БТ-7 обр. 1937 г. с дизельным двигателем В-2 мощностью 400 л.с. при 1700 об/мин. Незначительные изменения в корпусе, связанные с

установкой нового двигателя. Толщина лобового листа корпуса доведена до 22 мм. Улучшены ряд агрегатов и систем двигателя и электрооборудования, усилена подвеска. Боевая масса 14,65 т. Изготовлено 787 единиц.

Танки БТ поступали на вооружение механизированных и танковых бригад и корпусов, предназначавшихся для решения самостоятельных боевых задач, а также механизированных полков кавалерийских дивизий.

Боевое крещение они получили в Испании: в 1937 г. сюда было отправлено 50 танков БТ-5. Годом позже в составе раз- ведбатальона 2-й мехбригады БТ-7 приняли участие в боях у о.Хасан. В мае – августе 1939 г.в ходе вооруженного конфликта у р.Халхин-Гол в боевых действиях успешно принимали участие 6-я и 11-я танковые бригады, укомплектованные танками БТ-5 и БТ-7 (всего около 400 машин). Еще в больших количествах БТ принимали участие в "освободительном походе" на Западную Украину и Западную Белоруссию. Главным образом это были танки БТ-7 – 1617 единиц, объединенные в два танковых корпуса и три бригады.

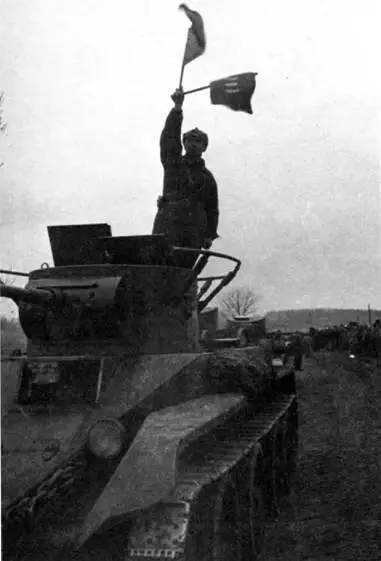

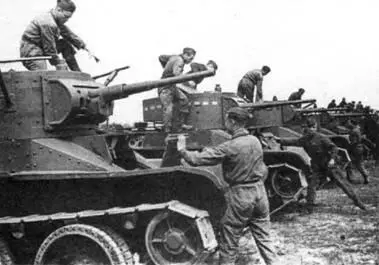

Экипажи занимают места в танках БТ-5. Конец 1930-х годов (вверху). Танк БТ-5 выдвигается к передовой. Западное направление, 1941 г. (слева)

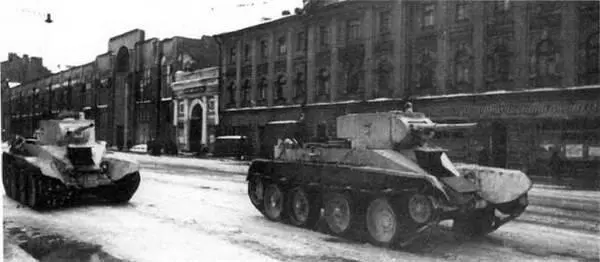

Блокадный Ленинград. Танки БТ-5 направляются на фронт по проспекту Володарского. 1943 г.

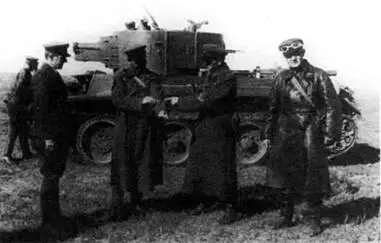

Группа командиров Красной Армии у танка БТ-7А. 1937 г.

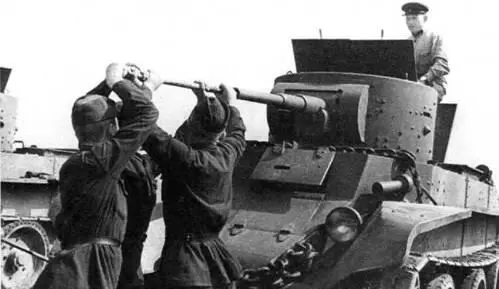

Экипаж чистит орудие танка БТ-7 обр. 1935 г.

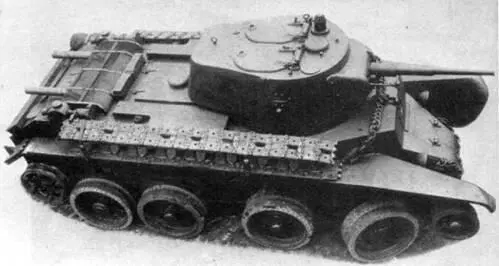

Легкий танк БТ-7М на колесном ходу

Значительное число танков БТ всех модификаций – около 800 единиц – участвовало в боевых действиях "зимней войны" с Финляндией В основном они были сосредоточены в 10-м танковом корпусе и 34- й легкотанковой бригаде. В ходе боев танки БТ понесли значительные потери.

На 1 июня 1941 г. в танковых частях Красной Армии насчитывалось 7549 танков БТ всех модификаций. Из этого количества в западных приграничных военных округах имелось 396 БТ-2, 878 БТ-5. 2801 БТ-7, 442 БТ-7М и 65 БТ-7А, Все они активно использовались в сражениях первых месяцев Великой Отечественной войны и в большинстве своем были потеряны. В 1942- 1943 гг. отдельные БТ еще можно было встретить в танковых частях на советско-германском фронте. В относительно больших количествах они сохранились на его стабильных участках, например, в Ленинграде или Карелии. В последний же раз танки БТ пошли в бой в 1945 году на Дальнем Востоке. Эти боевые машины приняли участие в разгроме японских войск в Маньчжурии.

В течение Второй мировой войны и вплоть до начала 1950-х годов некоторое количество трофейных БТ состояло на вооружении финской армии.

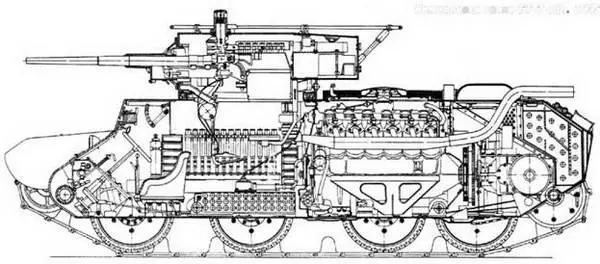

Компоновка ганка БТ-7 обр. 1935 г.

БОЕВАЯ МАССА, т: 13.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм; длина – 5645, ширина – 2320, высота – 2394, клиренс – 400.

ВООРУЖЕНИЕ: 1 пушка 20К обр, 1934 г. калибра 45 мм, 1 пулемет ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 172 выстрела и 2394 патрона (на танках без радиостанции), 132 выстрела и 2394 патрона (на танках с радиостанцией).

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицеп ТОП обр.1930 г., перископический панорамный прицел ПТ-1 обр. 1932 г.

БРОНИРОВАНИЕ, мм: лоб корпуса – 20. борт и корма – 13, крыша – 10, днище – 6, башня – 15.

ДВИГАТЕЛЬ: М-17Т, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 400 л.с. (294,5 кВт) при 1650 об/мин, рабочий объем 46 920 см #179;.

ТРАНСМИССИЯ: многодисковый фрикцион сухого трений, четырехскоростная коробка передач, бортовые фрикционы, бортовые передачи, редукторы привода колесного хода.

ХОДОВАЯ ЧАСТЬ: четыре сдвоенных обрезиненных опорных катка на борт, направляющее колесо, ведущее колесо заднего расположения (зацепление гребневое); на колесном ходу – ведущий задний опорный каток, управляемый – передний; подвеска индивидуальная пружинная; в каждой гусенице 70 траков шириной 260 мм, шаг трака 167 мм.
