К середине 1942 г. Т-40 практически исчезли из боевых частей. В качестве учебных отдельные машины этого типа использовались вплоть до 1946 г.

На базе Т-40 было изготовлено небольшое количество реактивных пусковых установок БМ-8-24.

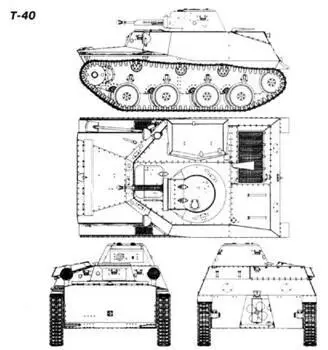

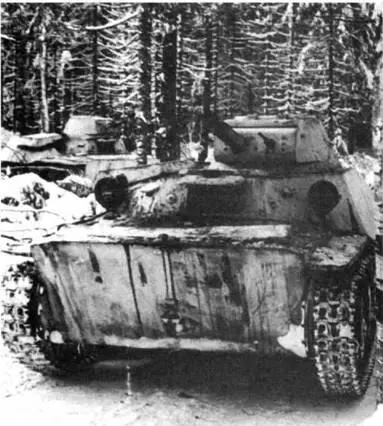

Танки Т-40 из состава 1-й мотострелковой дивизии. Битва за Москву, декабрь 1941 г.

БОЕВАЯ МАССА, т: 5,5.

ЭКИПАЖ, чел.: 2

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4110, ширина – 2330, высота – 1905, клиренс – 300.

ВООРУЖЕНИЕ: 1 пулемет ДШК обр.1938 г, калибра 12,7 мм, 1 пулемет ДТ обр.1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: патронов ДШК – 500, патронов ДТ – 2016.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТМФП.

БРОНИРОВАНИЕ, мм: лоб, борт, корма корпуса – 13, крыша – б, днище – 4 ..6, башня -10.

ДВИГАТЕЛЬ: ГАЗ-11, модель 202, 6-цили- ндроэый, карбюраторный, рядный, жидкостного охлаждения; мощность 85 л.с. (62,6 кВт) при 3600 об/мин, рабочий объем 3485 см ! .

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, четырехскоростная коробка передач, главная передача, бортовые фрикционы, бортовые передачи, редуктор отбора мощности на гребной винт, карданный привод винта.

ХОДОВАЯ ЧАСТЬ: четыре опорных обрезиненных катка на борт, три поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемным зубчатым венцом (зацепление цевочное); подвеска индивидуальная торсионная; в каждой гусенице 87 траков шириной 260 мм, шаг трака 98 мм.

СКОРОСТЬ МАКС., км/ч: на суше – 50, на плаву – 6.

ЗАПАС ХОДА, км; 300.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 34, ширина рва. м – 1,7, высота стенки, м – 0,6.

СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-З (только на командирских танках).

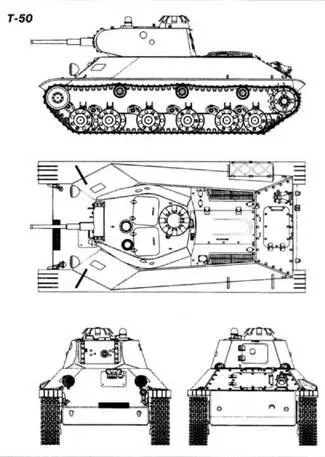

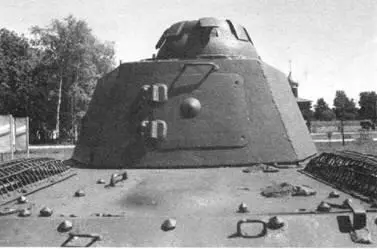

Легкий танк Т-50 (вверху). Вид на корму башни танка Т-50 (внизу)

Лучший советский предвоенный легкий танк. Создавался с учетом опыта боевого применения танка Т-26 в финской войне и результатов испытаний в СССР немецкого танка Pz.III, у которого был позаим ствован ряд конструктивных решений (трехместная башня, командирская башенка и т.д.). Принят на вооружение в феврале 1941 г. Производился на заводе № 174 имени К.Е.Ворошилова в Ленинграде, а затем в г.Чкалове (ныне Оренбург). С июля 1941-го до февраля 1942 г, изготовлено 75 единиц.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

Корпус сварной, с большими углами наклона броневых листов. В отделении управления в передней части корпуса машины с небольшим смещением к левому борту размещался механик-водитель. Башня – сварная, обтекаемой формы, трехместная, оборудована командирской башенкой. Слева от орудия размещался наводчик, справа – заряжающий. В кормовой части башни ближе к правому борту размещался командир танка. Двигатель располагался продольно в кормовой части танка.

До начала Великой Отечественной войны завод № 174 не выпустил ни одного серийного танка. Производство началось лишь в июле 1941 г. и продолжилось после эвакуации завода в Чкалов. В Ленинграде было изготовлено 60 танков, в Чкалове – 15.

Изготовленные танки принимали участие в боевых действиях в составе нескольких танковых частей. В частности, в августе 1941 г. в 1-й танковой дивизии, дислоцировавшейся в Ленинградском военном округе и принимавшей участие в боях в районе Кингисеппа, имелось десять танков Т-50. Осенью 1Э41 года несколько Т-50 находились в составе войск 7-й армии оборонявшихся на Петрозаводском направлении. В ходе этих боев одна такая машина была захвачена финнами и эксплуатировалась вплоть до конца 1954 года.

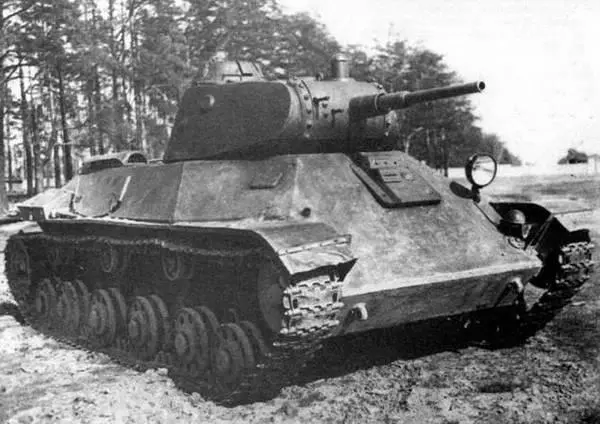

Легкий танк Т-50 во время испытаний на НИБТПолигоне в Кубинке

БОЕВАЯ МАССА, т: 13,8.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 5300, ширина – 2470, высота – 2165, клиренс – 350.

ВООРУЖЕНИЕ: 1 пушка 20К обр.1934 г. калибра 45 мм, 2 пулемета ДТ обр.1929 г. калибра 7,62 мм

БОЕКОМПЛЕКТ: выстрелов -150, патронов – 4032.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТОС, перископический прицел ПТ-1.

БРОНИРОВАНИЕ, мм: лоб и борт корпуса – 37, корма – 25.,.37, крыша и днище – 15, башня -15 ..37.

ДВИГАТЕЛЬ: В 4, 6-цилиндровый, дизельный, рядный, жидкостного охлаждения; мощность 300 л.с. (220,8 кВт) при 2000 об/мин, рабочий объем 19 400 см :

ТРАНСМИССИЯ: двухдисковый главный фрикцион сухого трения, четырехскоростная коробка передач, бортовые фрикционы, бортовые передачи; тормоза ленточные.

ХОДОВАЯ ЧАСТЬ: шесть необрезиненных опорных катков с внутренней амортизацией на борт, три поддерживающих катка, направляющее колесо, ведущее колесо кормового расположения со съемным зубчатым венцом (зацепление цевочное); подвеска индивидуальная торсионная; в каждой гусенице 92 трака шириной 300 мм, шаг трака 115 мм.

СКОРОСТЬ МАКС., км/ч: 52. ЗАПАС ХОДА, км: 344.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 45, ширина рва, м – 2,2, высота стенки, м – 0,7, глубина брода, м – 1,1.

СРЕДСТВА СВЯЗИ: радиостанция КРСТБ, переговорное устройство ТПУ-3.

Слесаря-ремонтники обсуждают неисправности танка Т-50, 5-я гвардейская танковая бригада, Краснодар, 1943 г.

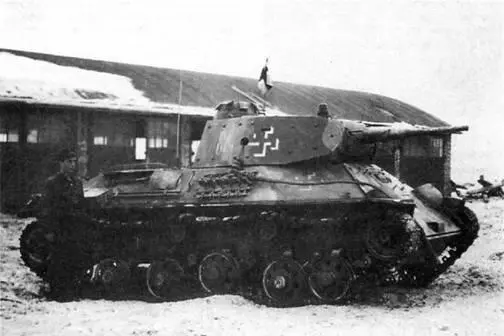

Легкий танк Т-50 трофей Финской армии 1942 г.

В 1943 г. в строю 5-й гвардейской танковой бригады, освобождавшей Новороссийск, находился один танк Т-50.

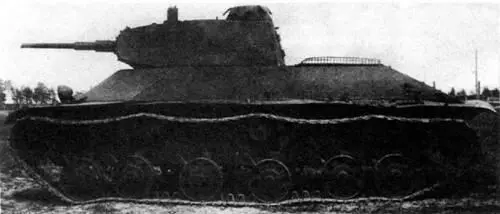

Некоторые танки Т-50, воевавшие на Ленинградском фронте, в процессе войскового ремонта были оборудованы дополнительными броневыми экранами.

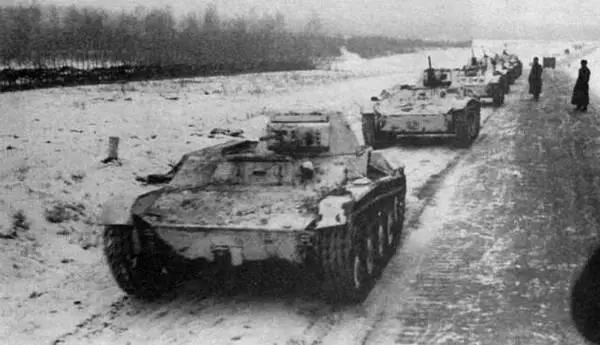

Колонна танков Т-60 направляется к линии фронта. Битва за Москву, январь 1942 г.

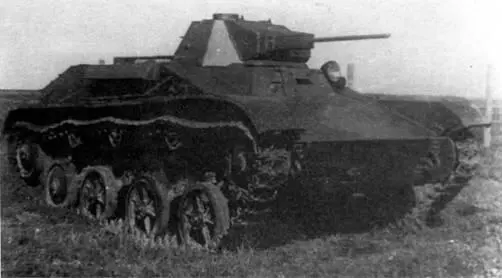

Легкий танк Т-60 на полигоне в Кубинке
