После снятия с вооружения М3 переделывались в БРЭМ М31 и тяжелые артиллерийские тягачи М32 и активно применялись в этом качестве вплоть до конца войны. На базе танка выпускались самоходно-артиллерийские установки М7,

В армиях некоторых других стран, например, Австралии, они использовались значительно дольше До конца 1942 г. на Зеленый континент прибыли 502 "Гранта" и 255 "Ли". К июню 1944 г. в трех австралийских танковых дивизиях насчитывалось 737 танков М3 (266 "Грантов" с бензиновыми двигателями, 232 – с дизелями и 239 "Ли" также с бензиновыми моторами). Некоторое количество этих машин принимало участие в боевых действиях на островах Юго-Восточной Азии. Часть М3 австралийцы оборудовали американскими бульдозерами М1, несколько машин переделали в БРЭМ. После окончания Второй мировой войны все бензиновые "Гранты" из австралийской армии были списаны. 3 августе 1947 г. в строю оставалось 149 дизельных "Грантов", правда часть из них требовала ремонта. Служба "Грантов" а Австралии продолжалась вплоть до 1955 г., после чего их окончательно сняли с вооружения.

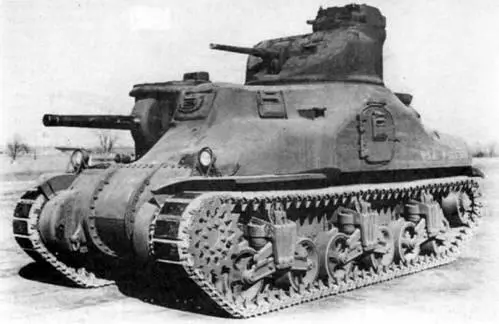

Средний танк М3А1 во время испытаний на Абердинском полигоне. Февраль 1942 г.

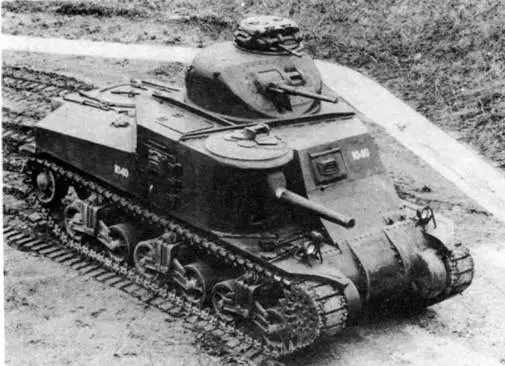

Средний танк М3А2. Абердинский полигон, 1 января 1942 г.

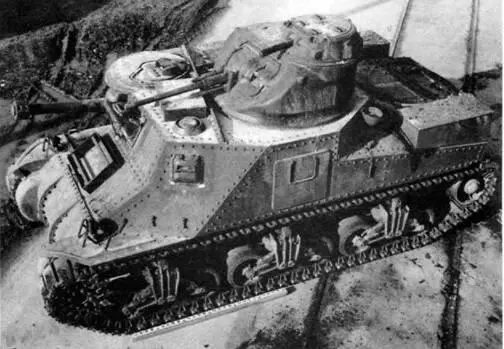

Прототип танка М3А4 перед испытаниями. Абердинский полигон, февраль 1942 г.

Средний танк М3А5 во время испытаний на Абердинском полигоне в декабре 1942 г. Машина поздних выпусков с вентилятором на крыше отделения управления, заваренной бортовой дверью и стабилизаторами пушек

Танк "Генерал Грант" на боевой позиции в североафриканской пустыне. Стреляные 75-мм гильзы попросту выбрасывались через дверь в спонсоне

Танк М3 "Генерал Ли" из состава 150- го полка Королевского танкового корпуса на одной из улиц г. Мандалай. Бирма, 1945 г.

Кроме армии США, Великобритании и стран Содружества (Канады, Австралии и Индии) средние танки М3 поставлялись только Советскому Союзу. По американским данным в СССР в 1942 – 1943 гг. было отправлено 1386 танков М3, военной же приемкой ГБТУ Красной Армии было принято только 976 машин. Причем отправлялись только танки модификации М3, как с 75-мм пушками М2 со стабилизаторами и без них, так и с 75-мм пушками М3. В Красной Армии танк именовался М3с – М3 "средний". В Красной Армии танк приняли без восторга, уж больно архаичной для 1942 г. была его компоновка. Среди достоинств машины отмечалось мощное вооружение, просторное боевое отделение и хорошая подвижность по дорогам с твердым покрытием, среди недостатков – большие габаритные размеры, прожорливость и пожароопасность бензинового авиамотора, а кроме того невысокую проходимость по бездорожью и снегу из-за обрезиненных гусениц.

Отдельные машины этого типа использовались в советских танковых частях вплоть до конца 1944 г., а один М3с имелся в войсках Забайкальского фронта даже во время войны с Японией в августе 1945 г.

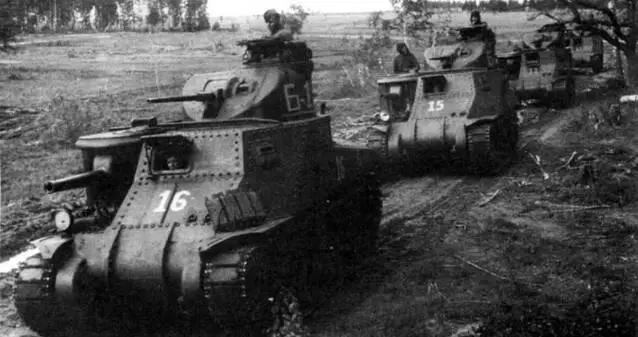

Колонна танков М3с 193-го отдельного танкового полка Красной Армии движется к передовой. Центральный фронт, июль 1943 г.

БОЕВАЯ МАССА, т: 27,921.

ЭКИПАЖ, чел.: 6-7.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина ~ 6121 (с пушкой М3); 5639 (с пушкой М2), ширина – 2718, высота – 3124, клиренс – 432.

ВООРУЖЕНИЕ: 1 пушка М3 или М2 калибра 75 мм, 1 пушка М5 или Мб калибра 37 мм, 3 пулемета Browning М1919А4 калибра 7,62 мм.

БОЕКОМПЛЕКТ: 50 выстрелов калибра 75 мм, 178 выстрелов калибра 37 мм, 9000 патронов калибра 7,62 мм.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прибор М1 с телескопическим прицелом М21А1 для 75-мм пушки, перископический прибор М2 с телескопическим прицелом М19А1 для 37-мм пушки.

БРОНИРОВАНИЕ, мм: лоб корпуса – 38…50,8, борт и корма – 38, крыша -12,7, днище – 12,7 – 25,4, башня – 22…50,8.

ДВИГАТЕЛЬ: Continental R-975-EC2, 9-цилиндровый, карбюраторный, четырехтактный, звездообразный, воздушного охлаждения; мощность 340 л.с. (250 кВт) при 2400 об/мин, рабочий объем 15 938 см .

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач с синхронизаторами, двойной дифференциал, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, сблокированных попарно в три тележки, подвешенные на вертикальных буферных пружинах, три поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); в каждой гусенице 79 траков шириной 406 мм, шаг трака – 152 мм.

СКОРОСТЬ МАКС., км/ч: 40.

ЗАПАС ХОДА, км: 230.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 35, высота стенки, м – 0,61, ширина рва. м – 2,28, глубина брода, м – 1,06.

СРЕДСТВА СВЯЗИ: радиостанция SCR-508.

Первый танк M4A1, выпущенный фирмой Pacific Car and Foundry, перед испытаниями. 9 июня 1942 г.

Самый удачный американский средний танк, созданный в 1940-е годы и ставший основной боевой машиной бронетанковых войск армий западных союзников на завершающем этапе войны. Представлял собой прямое развитие среднего танка М3. но с 75-мм пушкой, размещенной во вращающейся башне. Второй по массовости после советского Т-34 и не менее популярный танк Второй мировой войны. Разработан на заводе Rock Island Arsenal в 1941 г. Серийно производился фирмами Lima Locomotive Works, Pressed Steel Car Company, Pacific Car and Foundry Company, Baldwin Locomotive Works, American Locomotive Company, Pullman Standard Car Company, Detroit Tank Arsenal (Chrysler), Fisher Tank Arsenal, Federal Machine and Weider Company и Ford Motor Company. С февраля 1942 по июль 1945 г. выпущено 49 234 танка.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

М4 – базовый вариант, котя и запущенный в производство позже чем М4А1. Сварной корпус и литая башня Двигатель, трансмиссия и ходовая часть заимствованы у среднего танка М3. Боевая масса 30,373 т. Габариты 5893x2616x2743 мм. Вооружение: 75-мм пушка М3 с длиной ствола 37,5 калибра, два 7,62-мм пулемета Browning М1919А4, 12,7-мм пулемет Browning М2НВ. Боекомплект пушки 97 выстрелов. Толщина брони 12,7-89 мм. Часть танков имела корпус с литой передней частью (Composite Hull). У машин поздних выпусков угол наклона верхнего лобового листа корпуса увеличен с 47° до 56°. Изготовлено 6748 единиц.
