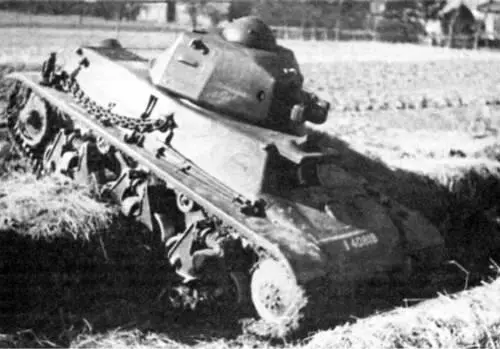

Подбитый танк Н38 из состава 3-й легкой механизированной дивизии. Франция, май 1940 г.

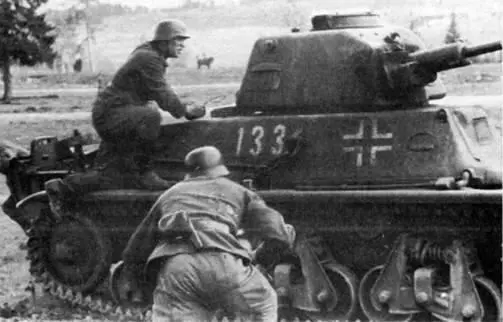

Легкий танк 38H(f) во время учебных занятий в одной из частей Вермахта на территории Норвегии. 1942 г.

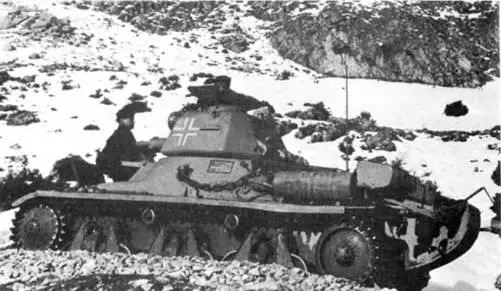

Трофейный французский танк 38H(f) во время проведения одной из противо- партизанских операций в горах Югославии. 1943 г.

Американский солдат осматривает захваченный танк 38H(f). 1944 г.

Легкий танк Н39 на НИБТПолигоне в Кубинке. 1946 г. Эта, захваченная у немецких войск, машина покрыта "циммеритом"

На Восточном фронте воевал 211-й танковый батальон (танки 35S, 38Н, 35R), а в Нормандии 206-й, имевший в своем составе 16 39Н. Танки 38Н состояли на вооружении 7-й добровольческой горнострелковой дивизии СС "Принц Евгений", сражавшейся в Югославии с партизанами Тито. Несколько 38Н немцы передали армии Хорватии.

В 1943 – 1944 гг. 48 "гочкисов" немцы переделали в самоходки со 105-мм гаубицами, а 48 других оснастили 75-мм противотанковыми пушками. Еще 24 танка 38Н переоборудовали в машины передовых артиллерийских наблюдателей. Эта техника составила основу артиллерийских частей 21-й танковой дивизии во время боев в Нормандии. В 205-м танковом батальоне (Pz.Abt. 205) 11 танков переоборудовали в носители 280- и 320-мм реактивных снарядов (по 4 на танке), которые также воевали на Западном фронте в июне – июле 1944 г.

Последний раз 38Н (около 30 машин немецкой модификации) использовались в 5- м драгунском полку французской армии при освобождении страны в 1944 – 1945 гг.

БОЕВАЯ МАССА, т: 12. ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4225, ширина – 1850, высота – 2145.

БРОНИРОВАНИЕ, мм: лоб корпуса – 40, борт – 40, крыша – 12, башня – 44.

ВООРУЖЕНИЕ: 1 пушка Puteaux SA18 L/21 калибра 37 мм и 1 пулемет Chateьerauit мод. 1931 г. калибра 6,5 мм.

БОЕКОМПЛЕКТ: 100 эртвыстрелов, 2400 патронов.

ДВИГАТЕЛЬ: Hotchkiss, 6 цилиндровый, карбюраторный; мощность 75 л.с. (54,7 кВт), рабочий объем 3486 см³,

ТРАНСМИССИЯ: четырехскоростнэя коробка передач, блокируемый дифференциал.

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, два поддерживающих катка, ведущее колесо переднего расположения, подвеска на горизонтальных пружинных рессорах; в каждой гусенице 107 траков шириной 260 мм, шаг трака 85 мм.

СКОРОСТЬ МАКС., км/ч: 36

ЗАПАС ХОДА, км: 150 км.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град, – 24; высота стенки, м – 0.5; ширина рва, м -1,6 – 2; глубина брода, м – 0,6.

СРЕДСТВА СВЯЗИ: отсутствуют.

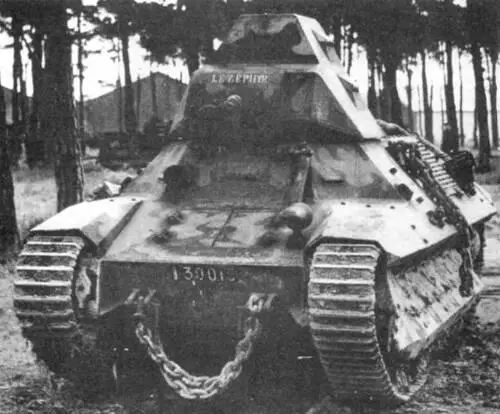

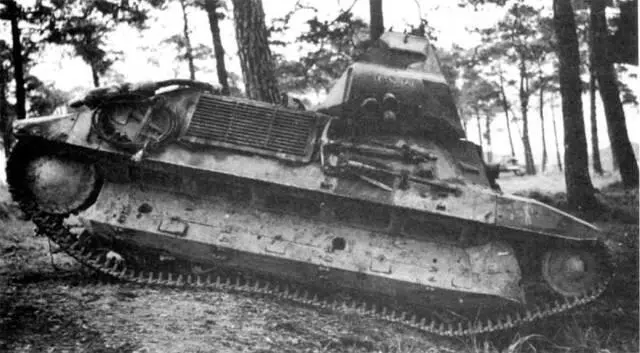

Танки FCM36 из состава 7-го танкового батальона в лагере Мармелон. 1940 г.

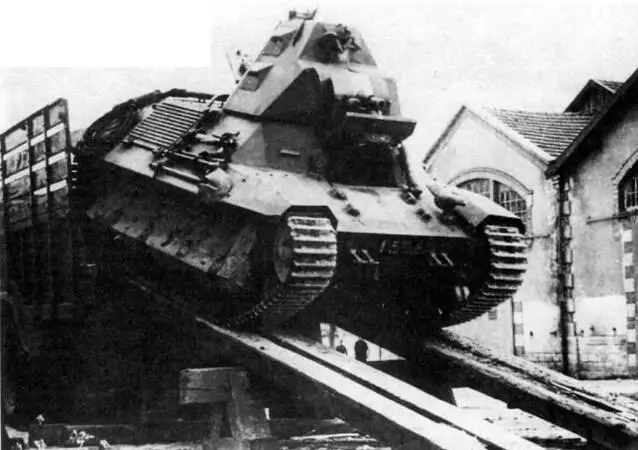

Как и другие типы французских легких танков, машины FCM36 перевозились на большие расстояния в кузовах грузовиков

Танк сопровождения пехоты FCM36 разработан фирмой Societe des Forges et Chantiers de la Mediterranee (FCM) в середине 1930-х годов в рамках конкурса по созданию нового танка поддержки пехоты (взамен устаревшего FT17), наряду с танком R35 фирмы Renault. В 1936 г. выпущено 100 машин.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

Корпус и башня – сварные. Броневые листы расположены с оптимальными по снарядостойкости углами наклона. Конструкция ходовой части заимствована у тяжелого танка В1.

Все выпущенные FCM36 поступили на вооружение 4-го и 7-го отдельных танковых батальонов французской армии. В ходе кампании 1940 г. эти части были приданы 2-й полевой армии В период "сражения за Францию" оба батальона ничем особенным себя не проявили. С объявлением капитуляции почти все FCM36 достались немцам, которые использовали их базу для создания самоходных орудий: 24 с 75-мм противотанковой пушкой Рак 40 (7,5-см РАК 40(Sf) и 24 с 105-мм гаубицей (10,5-см/е FH(Sf).

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА FCM36

БОЕВАЯ МАССА, т: 12.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4432, ширина – 2128, высота – 2179.

БРОНИРОВАНИЕ, мм: лоб корпуса – 40, борт – 40, крыша – 20, башня -40.

ВООРУЖЕНИЕ: 1 пушка Puteaux SA18 L/21 калибра 37 мм, 1 пулемет Chatelleraul? мод. 1931 г. калибра 7,5 мм.

БОЕКОМПЛЕКТ: 100 артвыстрелов, 2400 патронов.

ДВИГАТЕЛЬ: Berliet MDP, 4-цилиндровый, дизельный, мощность 91 л.с. (66,4 кВт); рабочий объем 8400 см³ .

ТРАНСМИССИЯ: четырехскоростная коробка передач, блокируемый дифференциал.

ХОДОВАЯ ЧАСТЬ: девять обрезиненных опорных катков на борт, восемь из которых сблокированы в четыре тележки, подвешенные на спиральных и листовых рессорах, один передний каток имел собственную рессору, ведущее колесо заднего расположения; з каждой гусенице 137 траков шириной 270 мм, шаг трака 75 мм.

СКОРОСТЬ МАКС., км/ч: 25.

ЗАПАС ХОДА, км: 320.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 22; ширина рва, м – 1,6 – 2; глубина брода, м – 0,6

СРЕДСТВА СВЯЗИ: отсутствуют.

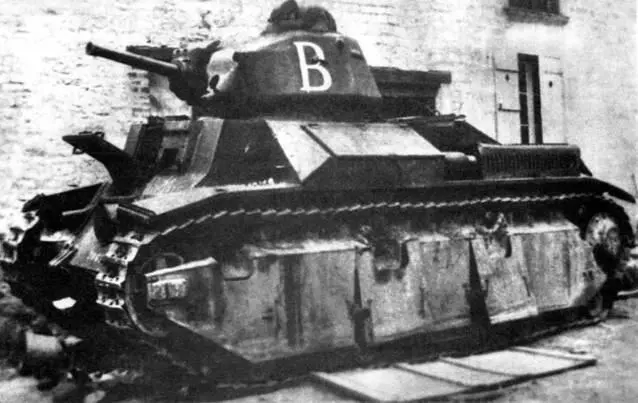

Средний танк D2 из состава 345-й отдельной танковой роты, подбитый в ходе атаки на Мон- корне 17 мая 1940 г.

Средний танк, представлявший собой дальнейшее развитие легкого танка D1, Разработан в 1934 г. фирмой Renault. В 1936 – 1940 гг. двумя сериями изготовлено 100 единиц.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

Корпус клепанно-сварной конструкции, литая башня АРХ-1 с 47-мм пушкой SA34 и 7,5-мм пулеметом. Посадочный люк в лобовом листе корпуса справа. D2 второй серии имели новую башню АРХ-1А с 47мм пушкой SA35. Танки 2-й серии иногда именуются D2bis.

БОЕВАЯ МАССА, т: 19.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 5442, ширина – 2660, высота – 2205, клиренс – 400.

ВООРУЖЕНИЕ: 1 пушка SA34 (или SA35) калибра 47 мм, 1 пулемет ЕМ24/29 калибра 7,5 мм

БОЕКОМПЛЕКТ: 108 эртвыстрелов, 2000 патронов.

БРОНИРОВАНИЕ, мм: лоб и борт корпуса – 40, крыша – 20, башня – 30…46.
